AMS Tech鉅鵬科技
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|
 | AMS801 | Upper | 不銹鋼上眼膜座 Die Guide Holder 55*45*52t | ||
 | AMS850 | Lower | 下眼膜座總成 Lower Die Block | ||
 | AMS851 | Lower | 下給電子座 Power Feed Contact Holder 72*43*45t | ||
 | AMS851-1 | Lower | 下鑽石眼膜固定座 Guide Holder(SUS) 42*18.5t | ||
  | AMS851-2 | Lower | 下噴水頭蓋板 Nozzle Holer(SUS) 45*32.8*12t | ||
 | AMS851-3 | Lower | 下鑽石螺絲固定座 Die Holder For M113 (SUS) 49*49*12.9t | ||
 | AMS860 | Lower | 下機頭收線座 Roller Housing(SUS) 73*61*27t | ||
 | AMS861 | Lower | 下收線座固定板 Bearings Housing | ||
 | AMS861-1 | Lower | 下軸承座蓋板 Bearings Housing Cover | ||
 | AMS401 | Lower | 下機頭陶瓷收線輪 Lower Roller (Ceramic) | ||
 | CP401-1 | Lower | 下引線輪軸心 Shaft 13.5x48.5 | ||
 | CP301 | Upper | 上部絕緣板 lsolator Plate 64*76*10t | ||
 | CP301C | Upper | 上部絕緣板 lsolator Plate 64*76*10t | ||
 | CP207 | Lower | 下噴水頭 Water Nozzle(Plastic) 4Ø 8Ø | ||
 | CP208 | Lower | 下噴水頭 Water Nozzle(Plastic) 4Ø 8Ø | ||
 | CH201 | Upper | 上噴水頭 有溝 Water Nozzle with Groove 4Ø 8Ø | ||
 | CH202 | Upper | 上噴水頭 平頭 Water Nozzle 4Ø 8Ø 10Ø | ||
 | Z041 | 流量計 Flow Meter |
CHMER 慶鴻機電
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 | |
|---|---|---|---|---|---|---|

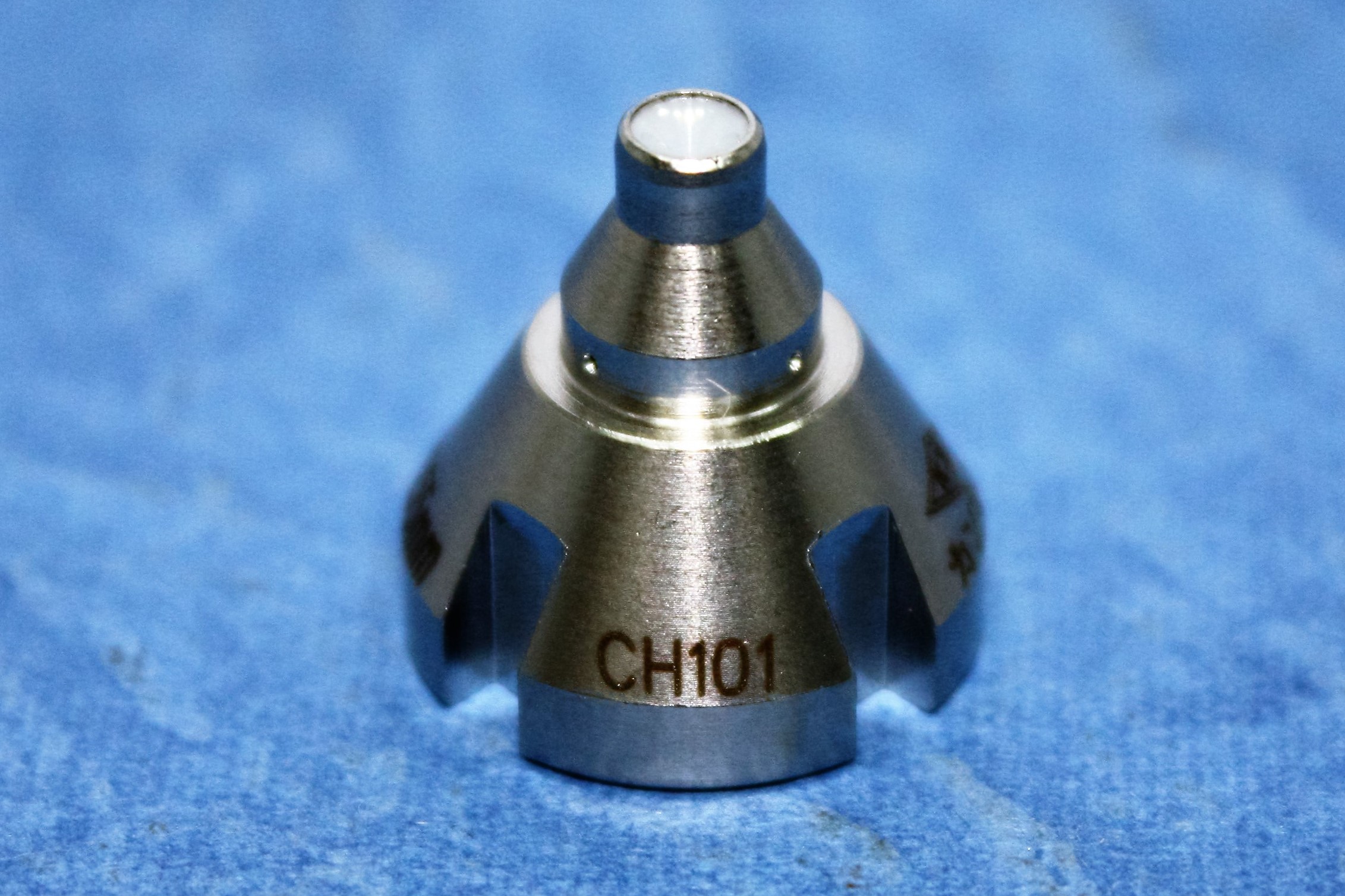

 | CH101 | Upper & Lower | 鑽石眼膜 Wire Guide 0.16mm 0.21mm 0.26mm 0.31mm | 0.105mm 0.155mm 0.205mm 0.255mm 0.305mm | ||

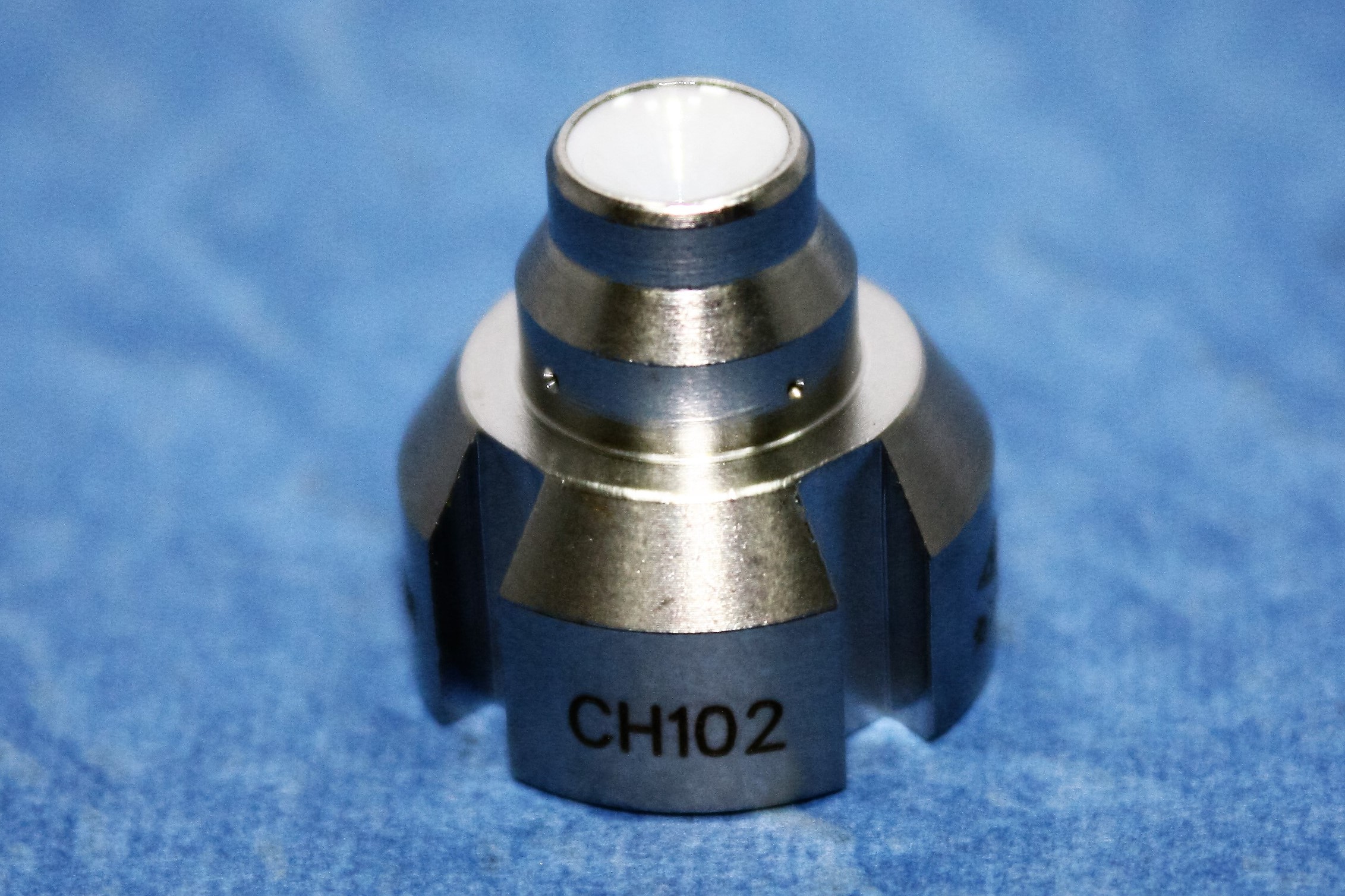

 | CH102 | Lower | 鑽石眼膜 AWT Wire Guide 0.16mm 0.21mm 0.26mm 0.31mm | 0.105mm 0.155mm 0.205mm 0.255mm 0.305mm | ||
 | M108 | Upper & Lower | 鑽石螺絲 L:11mm Set Screw 0.4mm | |||
 | M113 | Upper & Lower | 鑽石螺絲 L:12.5mm Set Screw 0.4mm |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|

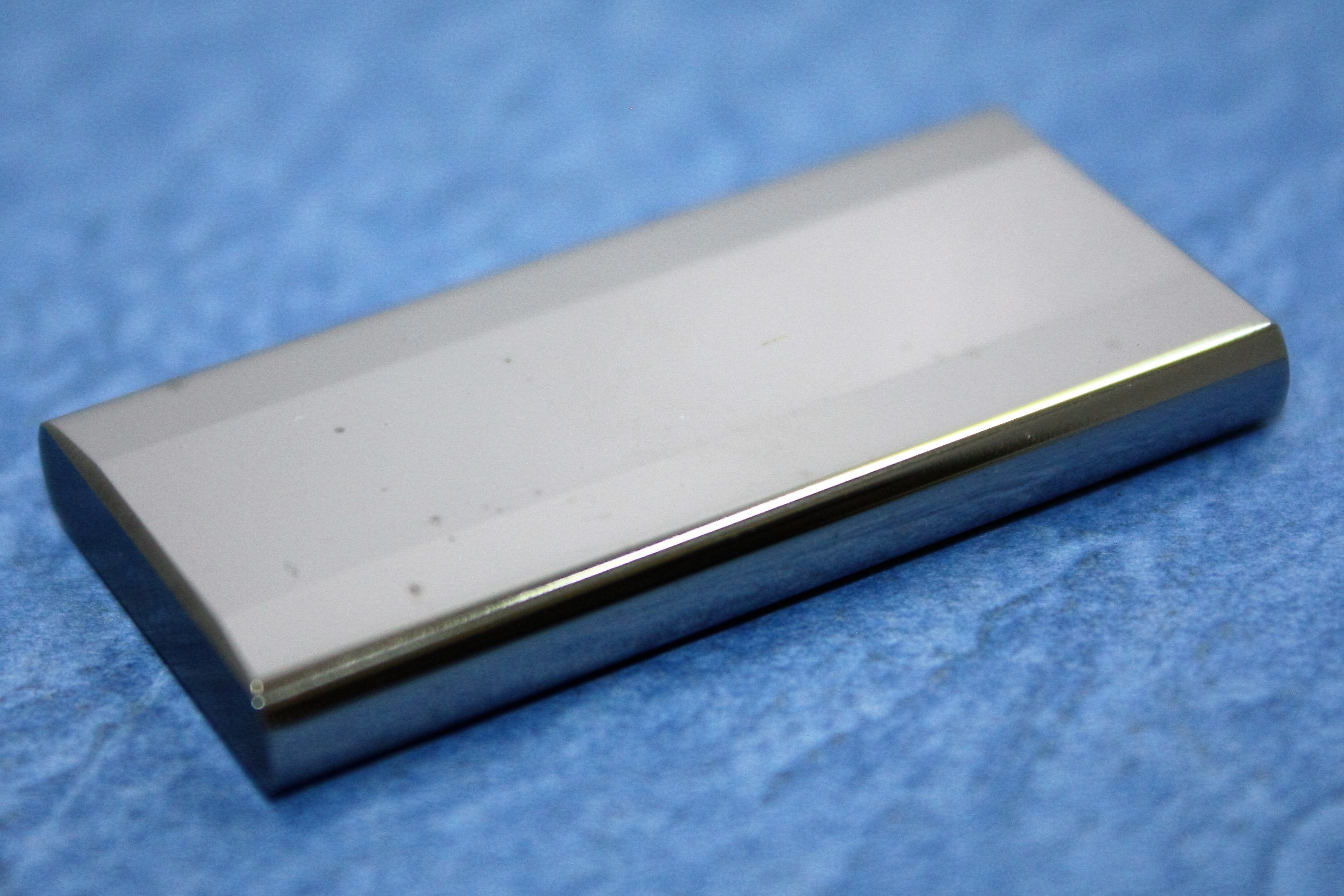

 | CH010 | Upper & Lower | 給電板 Power Feed Contact 18×35×5t | ||
 | M001 | Upper | 給電板 Power Feed Contact 7Ø x22Lx0.8Ø |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|
| CH201 | Upper | 上噴頭 有溝 3Ø 4Ø 8Ø Water Nozzle With Groove | ||
 | CH201L | Upper | 上噴頭 Water Nozzle (extend length) 4Ø+3/5/10mmL | 6 Ø+3mmL 6Ø+5mmL 6Ø+10mmL | |

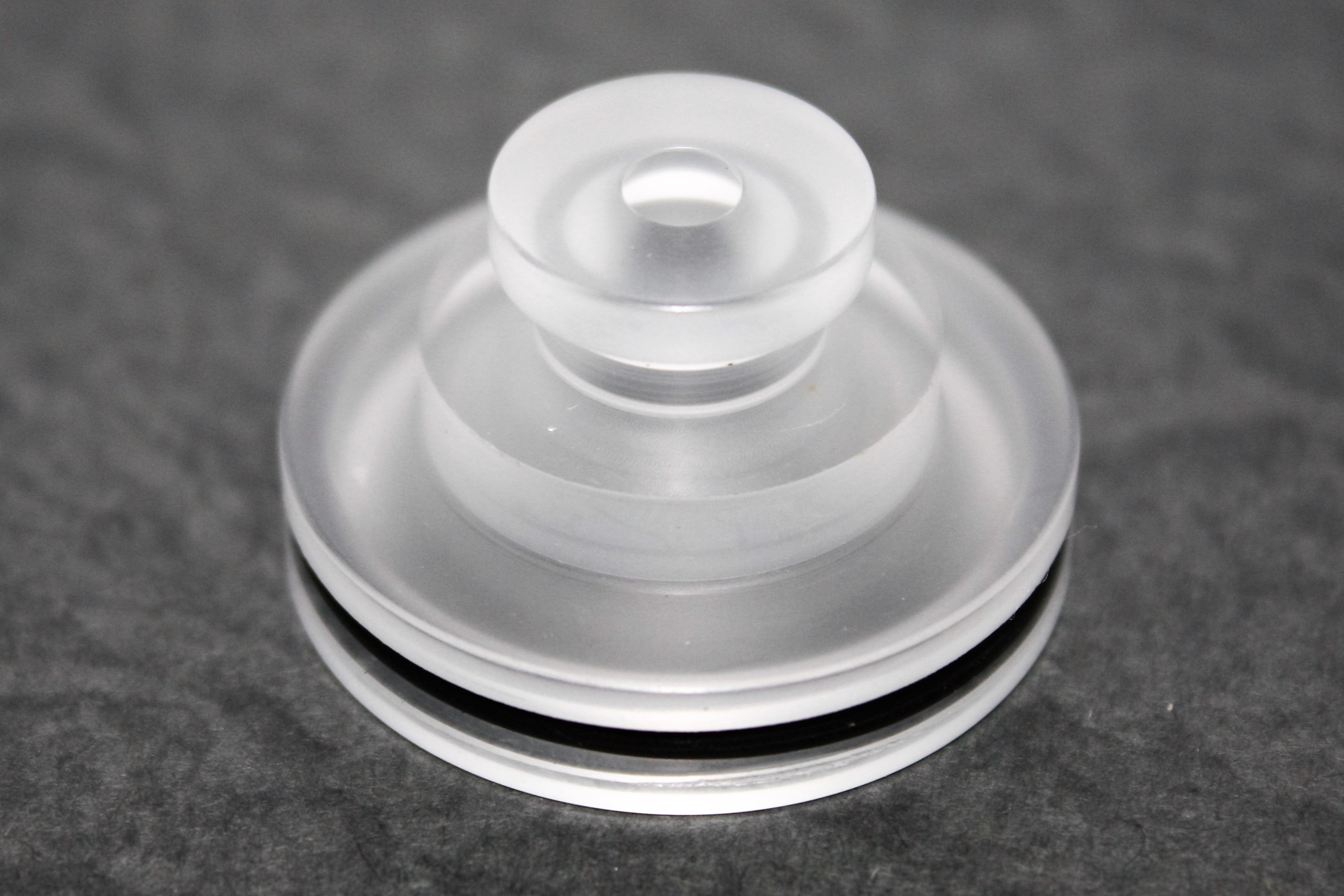

| CH202 | Upper | 上噴水頭 平頭 Water Nozzle 4Ø 8Ø 10Ø | ||

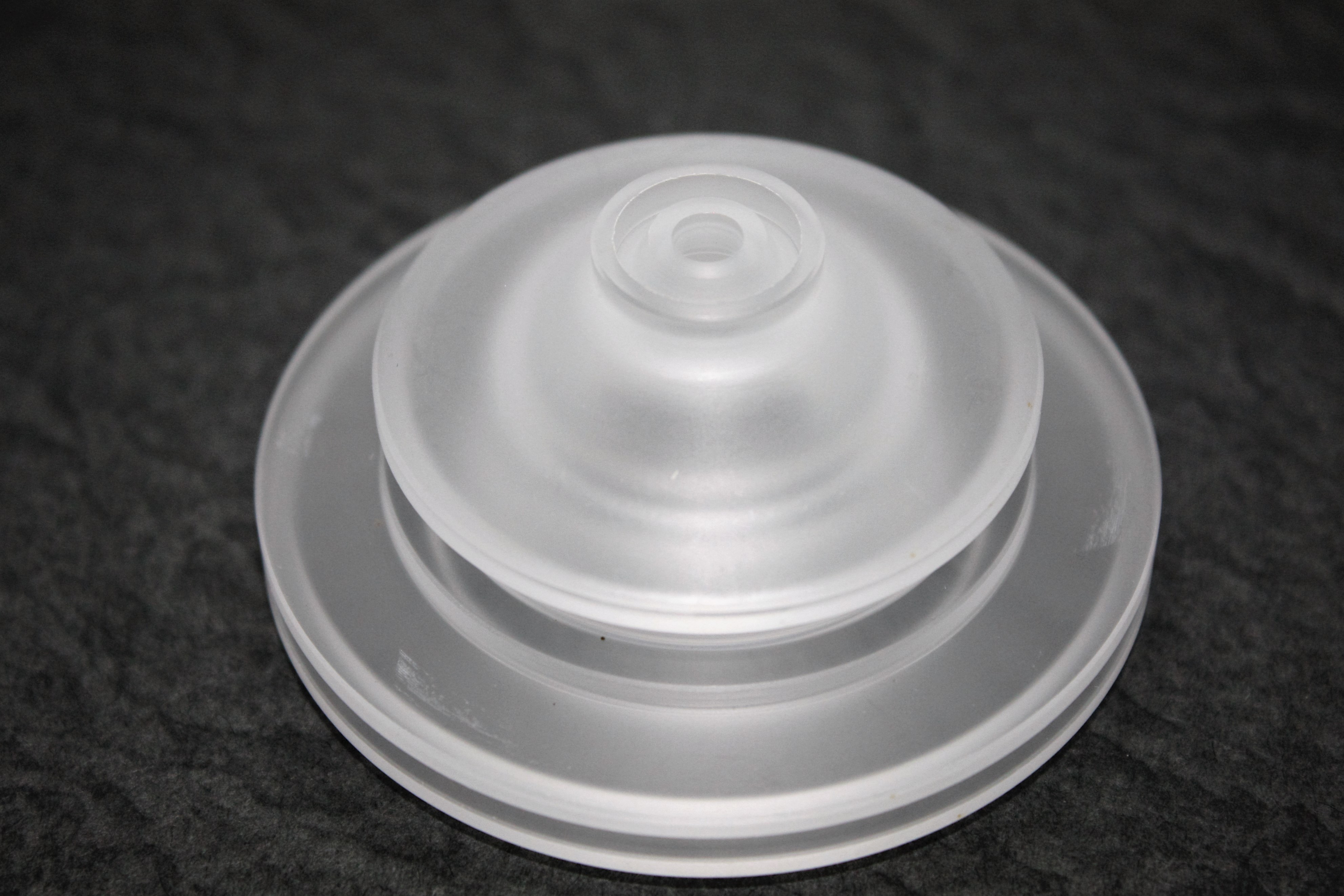

 | M202 | Upper | 上噴水頭有溝4.5Ø透明 Water Nozzle(Plastic) With Groove | ||

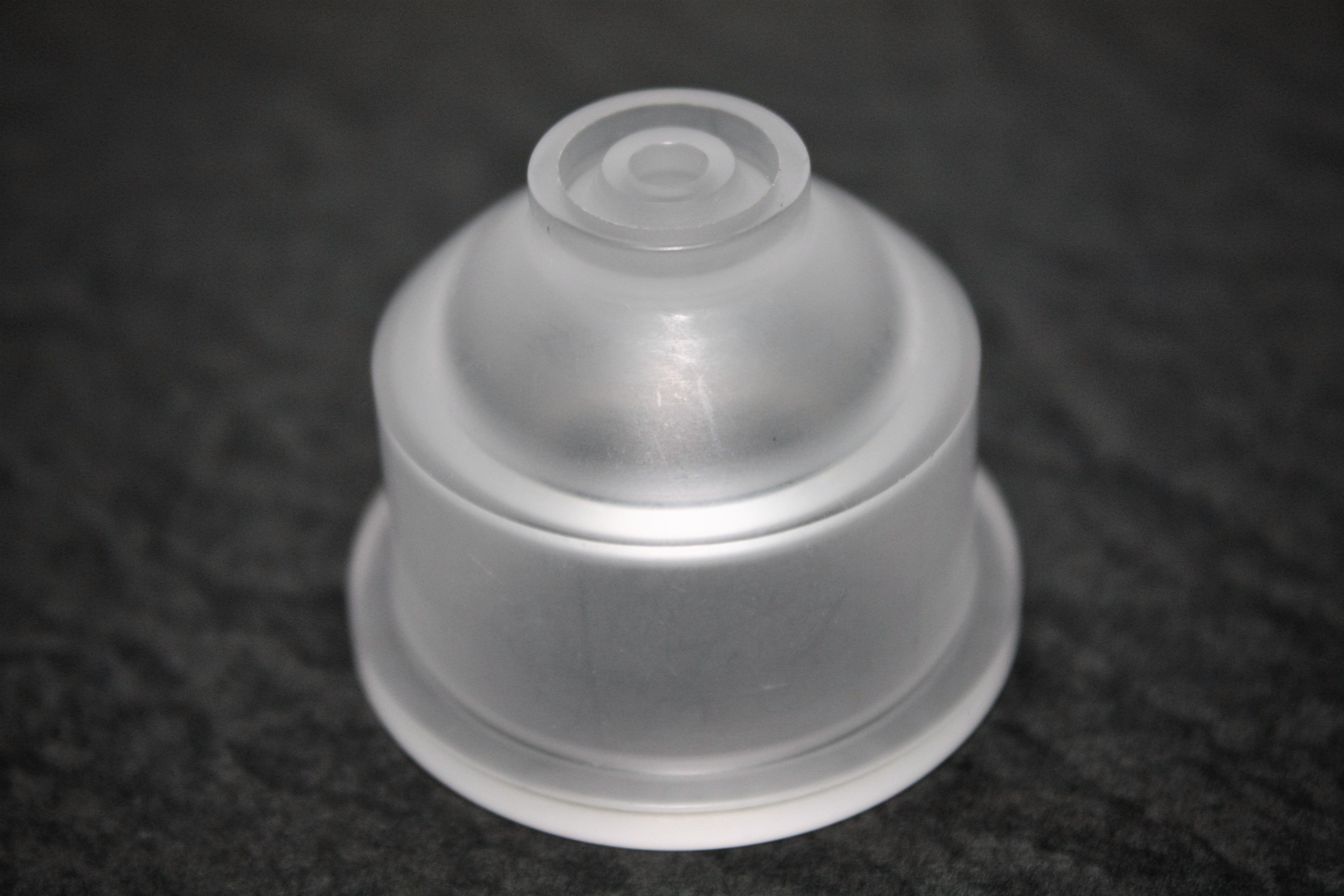

 | M207 | Upper&Lower | 下噴水頭 有溝2 4Ø 透明 Water Nozzle(Plastic) With Groove | ||

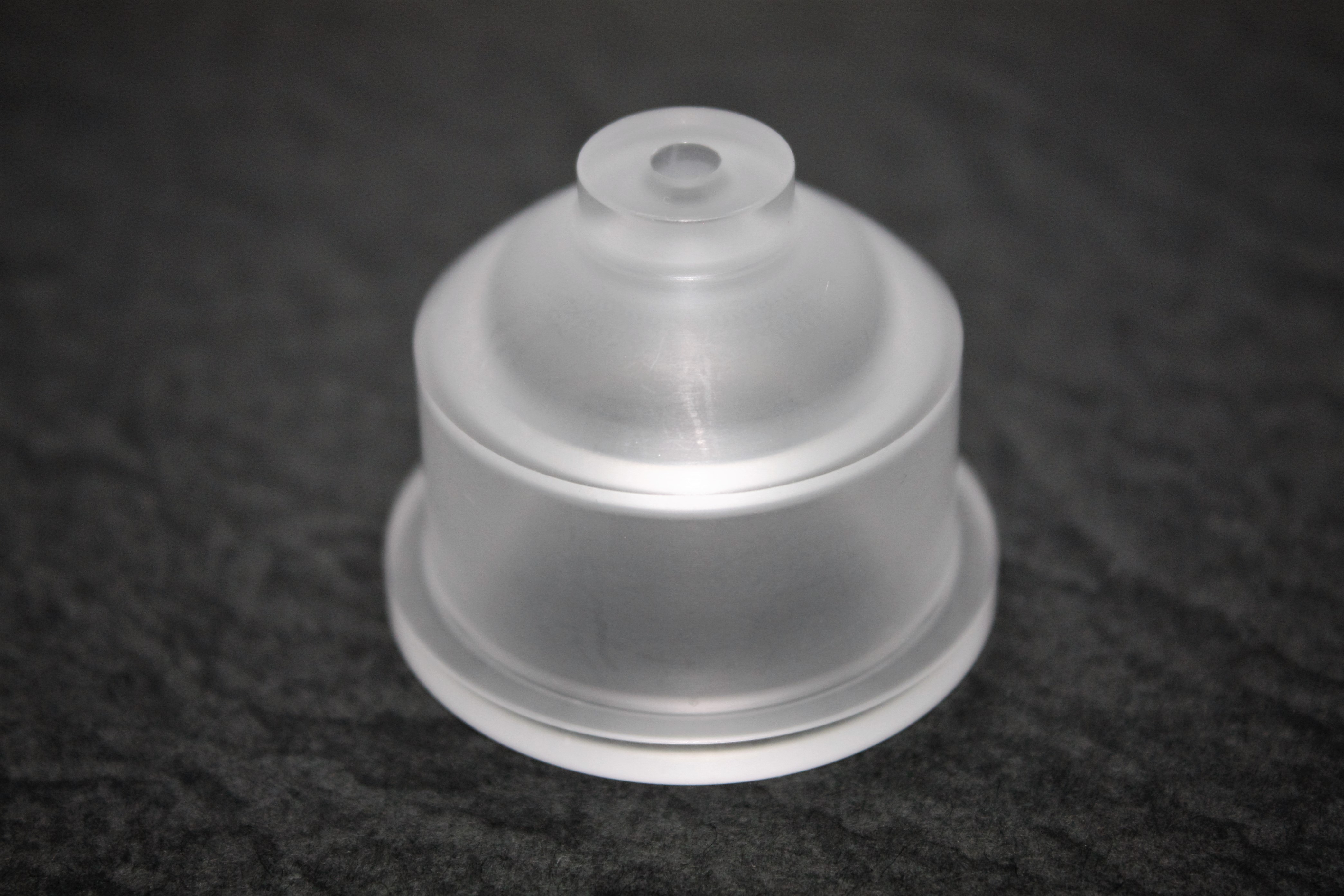

 | M208 | Lower | 下噴水頭 平頭 Water Nozzle(Plastic) 4Ø 6Ø 8Ø |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|

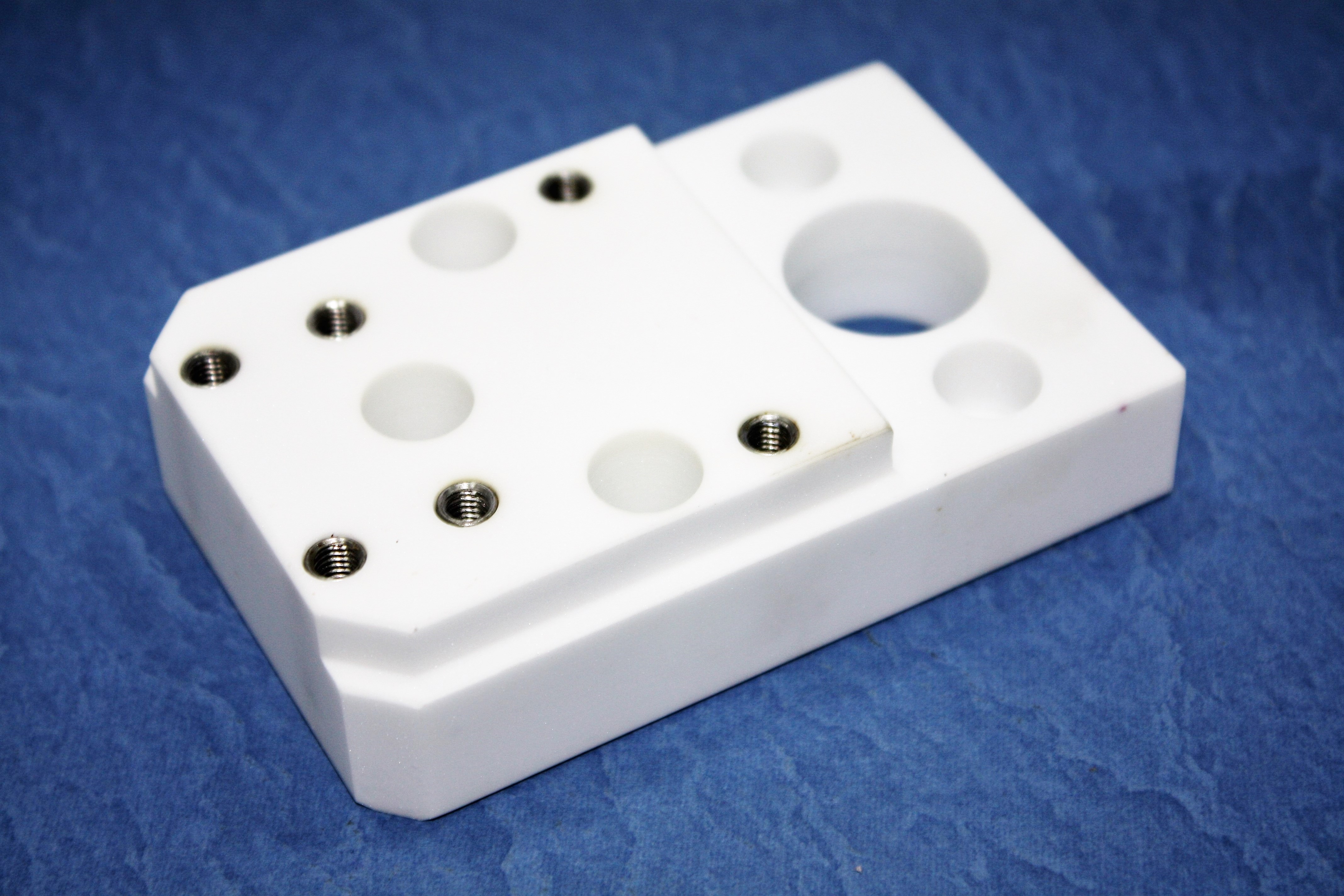

 | CH300 | Upper | 上部絕緣板 Lsolator Plate 95*60*25t | ||
 | CH301 | Upper | 上部絕緣板 Lsolator Plate 64*76*10t | ||

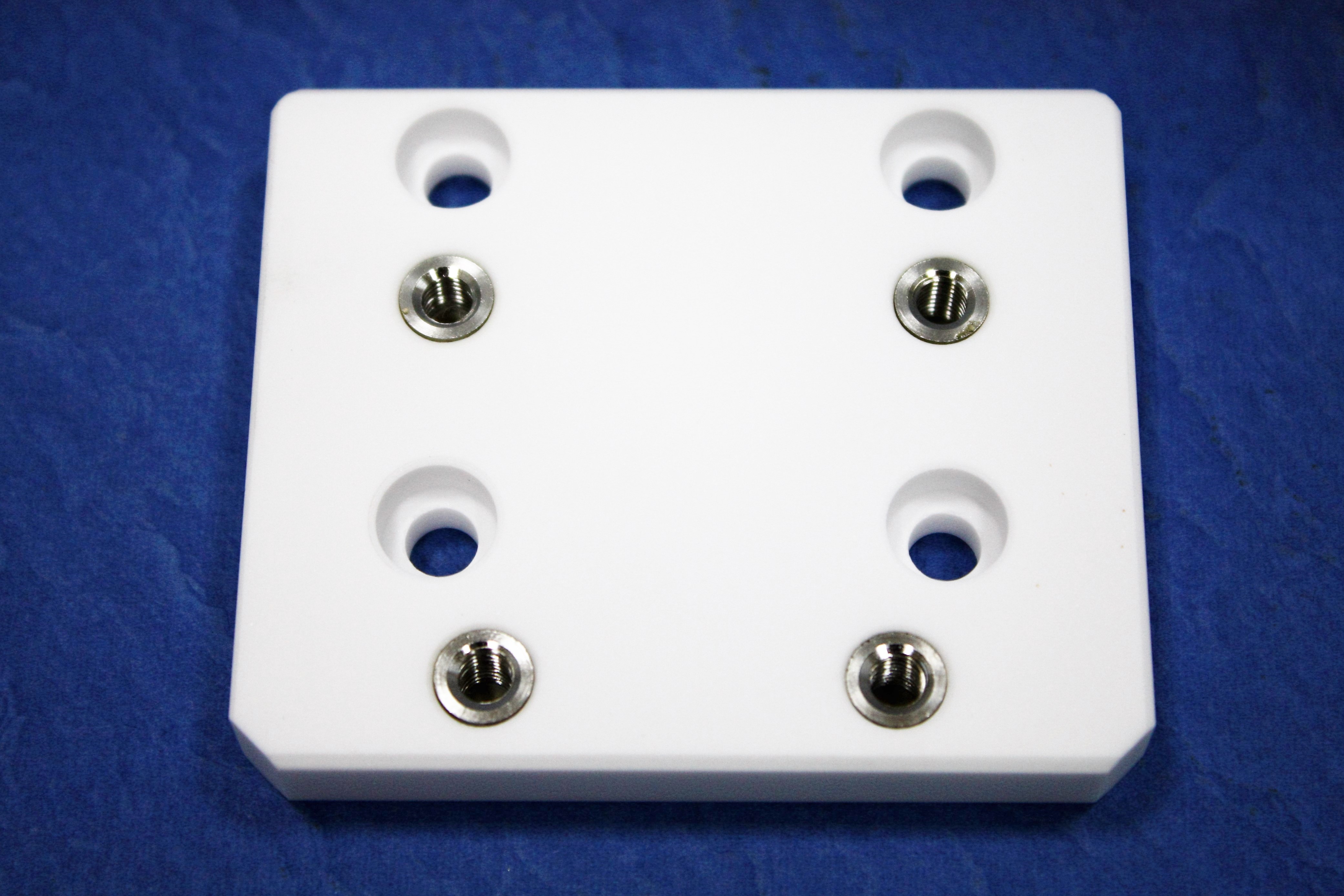

 | CH302 | Lower | 下部絕緣板 Lsolator Plate 64*76*10t | ||

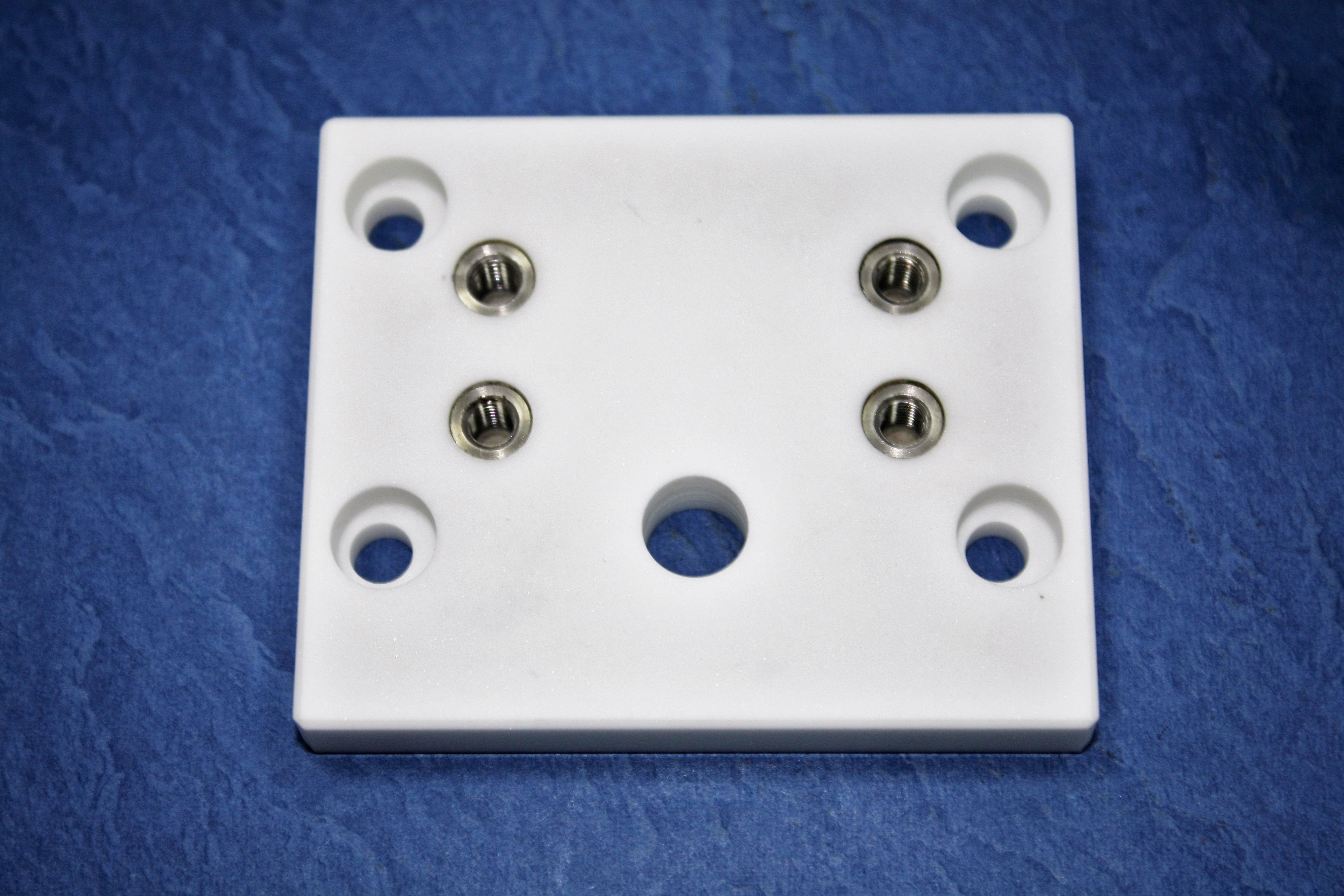

 | CH303 | Upper | 上部絕緣板 Lsolator Plate 64*76*10t | 自動穿線機型 AWT | |

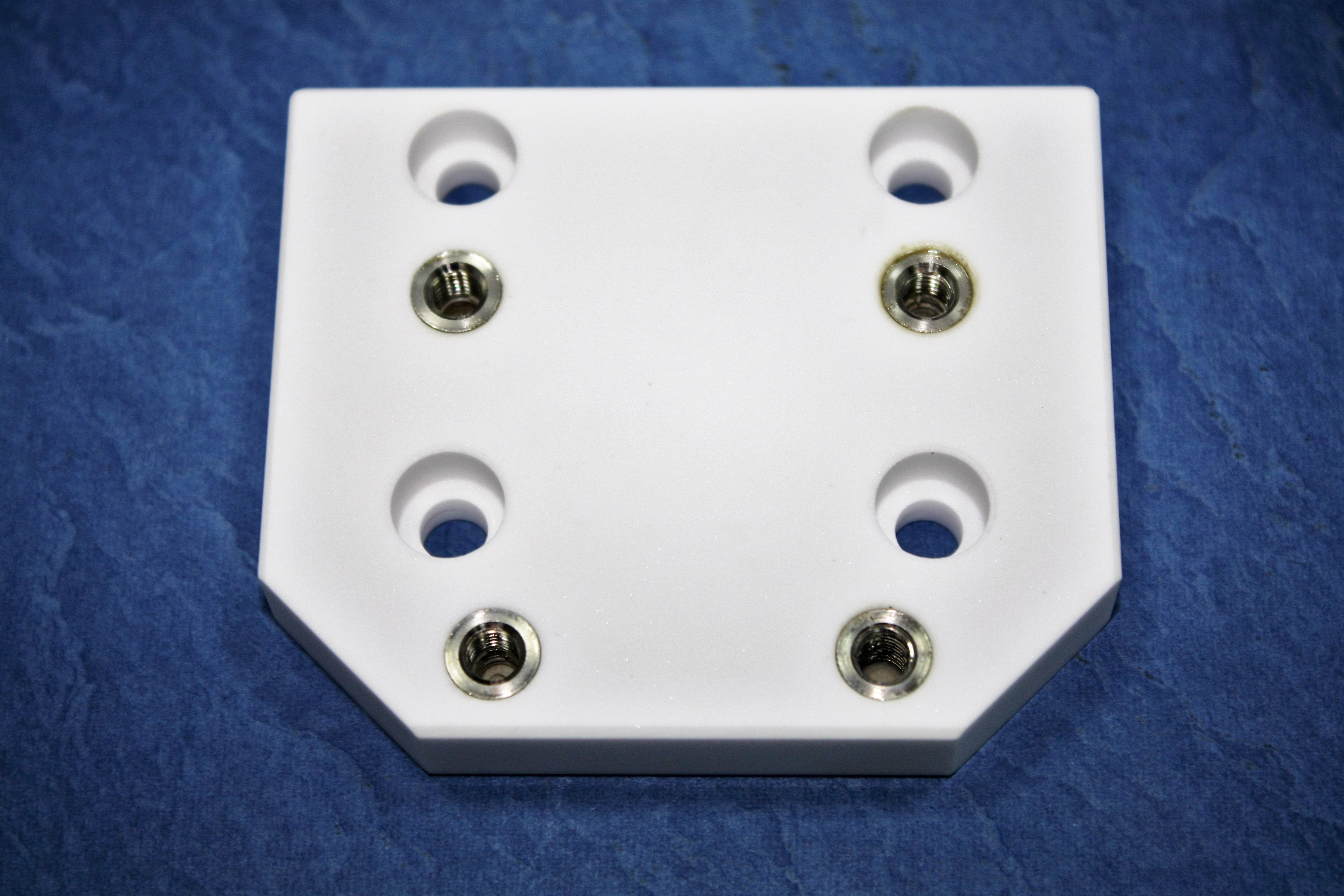

 | CH304 | Lower | 下部絕緣板 Lsolator Plate 64*76*12t |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|

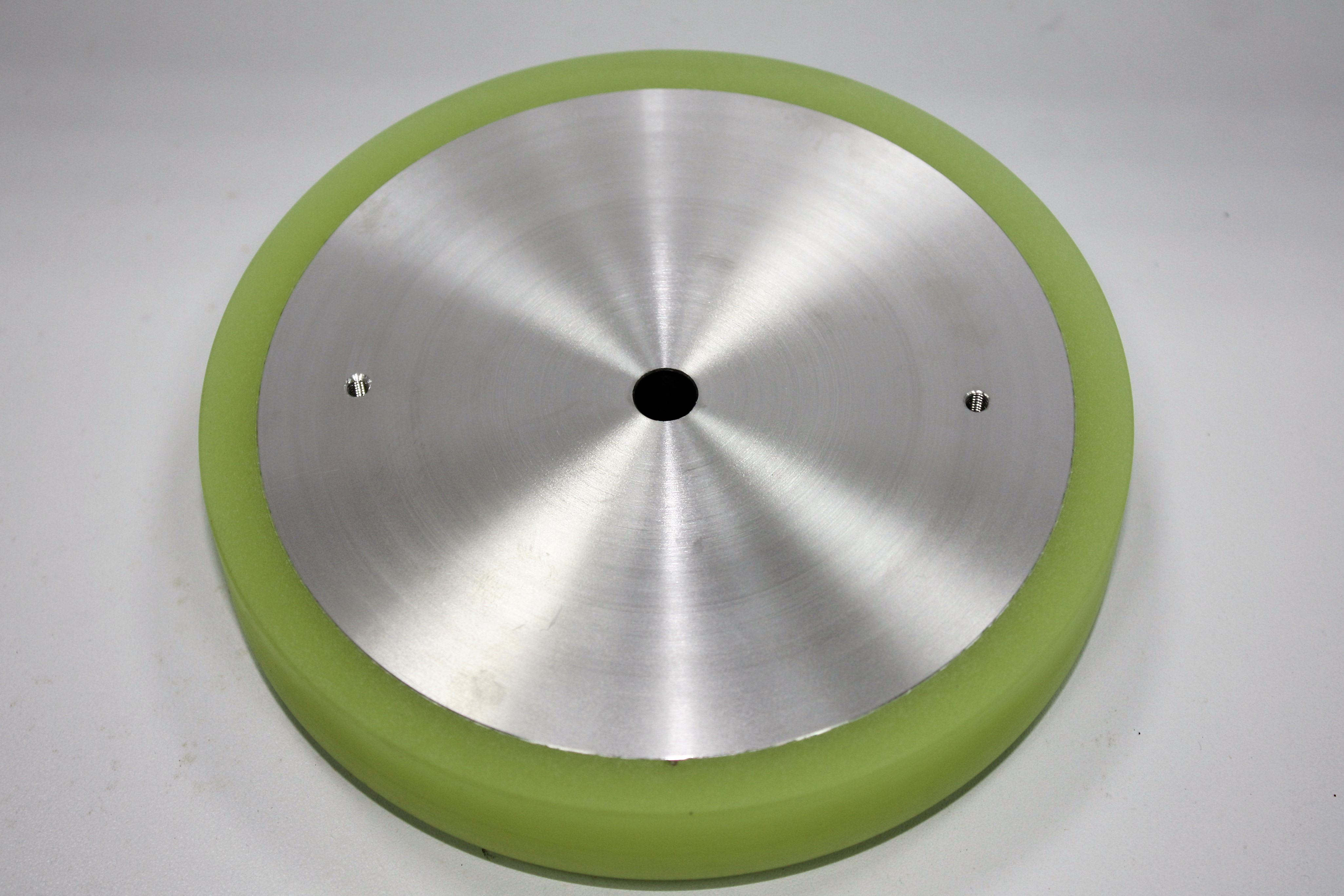

 | CH440 | Upper | 張力輪 Urethane Tension Roller 150Ø*10Ø*31L |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 | |
|---|---|---|---|---|---|---|
 | CH103 | Upper | 穿線導環 AWT Set Screw 0.4mm | |||

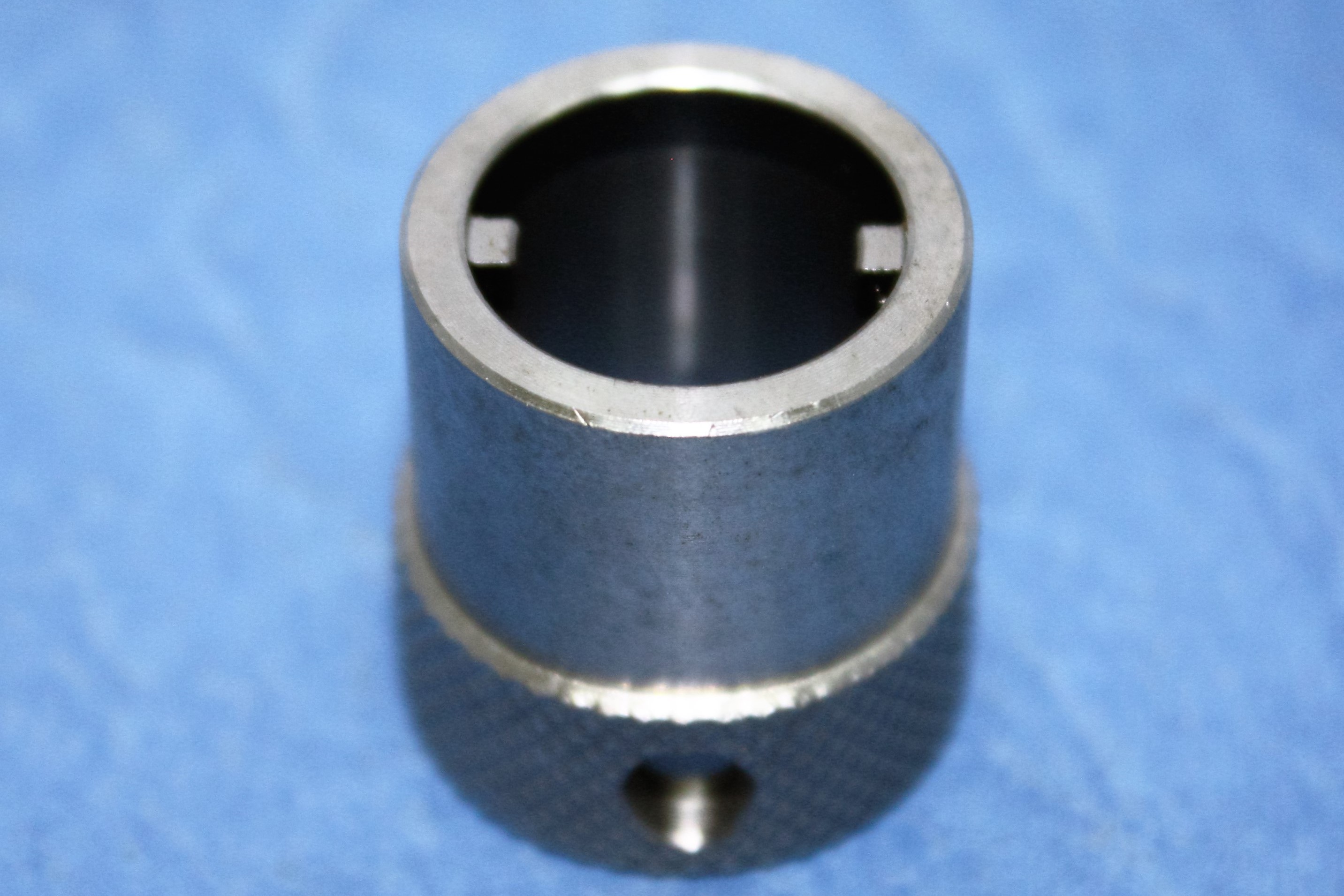

 | CH104 | Upper&Lower | 鑽石眼膜裝卸工具 Wire Guide Opener For CH101.CH102 | |||
 | CH201-1 | Upper&Lower | 不銹鋼彈簧 SUS Spring for M207 CP207 Water Nozzle | |||
 | Z041 | 流量計 Flow Meter | ||||

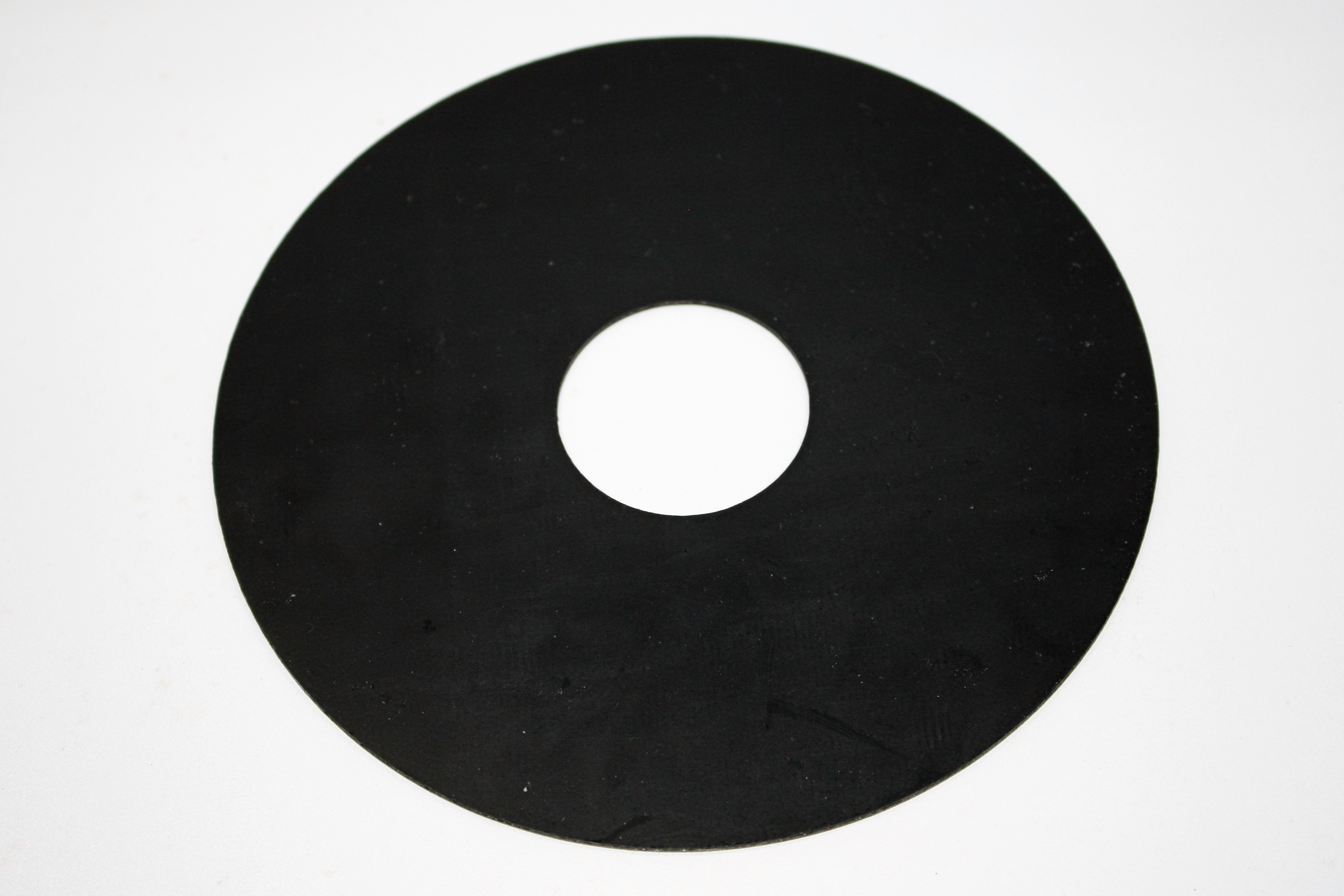

 | W006 | Upper | 遮水膠片 Water Cover 42*150 | |||
 | K001 | Lower | 入水管接頭L型(PT1/8) Water Pipe Fitting | |||
 | K001-1 | Lower | L型水管接頭 下滾輪外框用 Water Pipe Fitting(PT1/8) | |||
 | K002 | Upper | 快速接頭 Water Pipe Fitting 閉塞型(PT1/8) | |||
 | K003 | Upper | 快速接頭 Water Pipe Fitting 貫通型(PT1/8) | |||
 | K004 | 過濾器用快速接頭 Water Pipe Fitting For Filter SW-40 | ||||

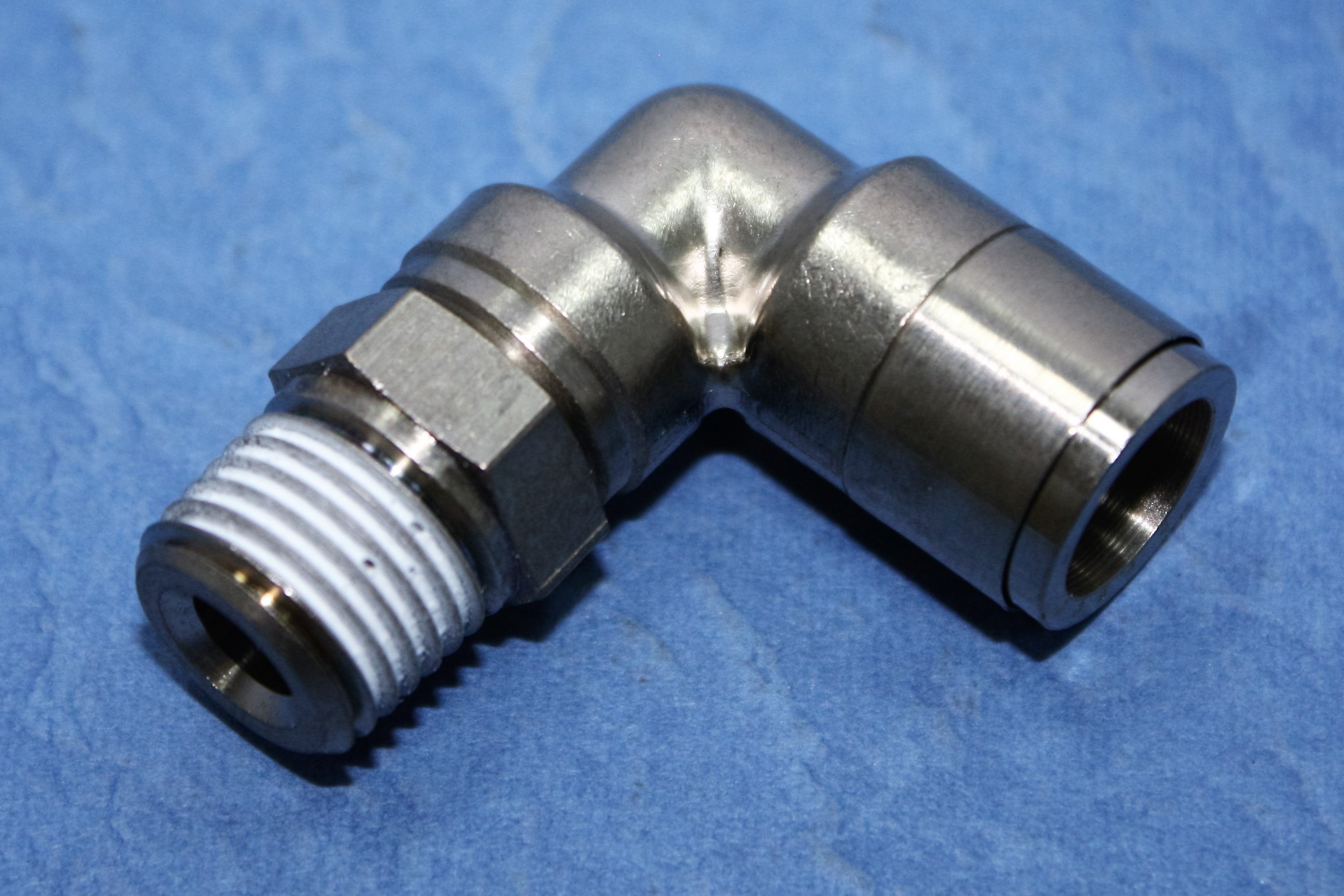

 | K005 | Upper | 入水管接頭L型(PT1/4) Water Pipe Fitting | |||

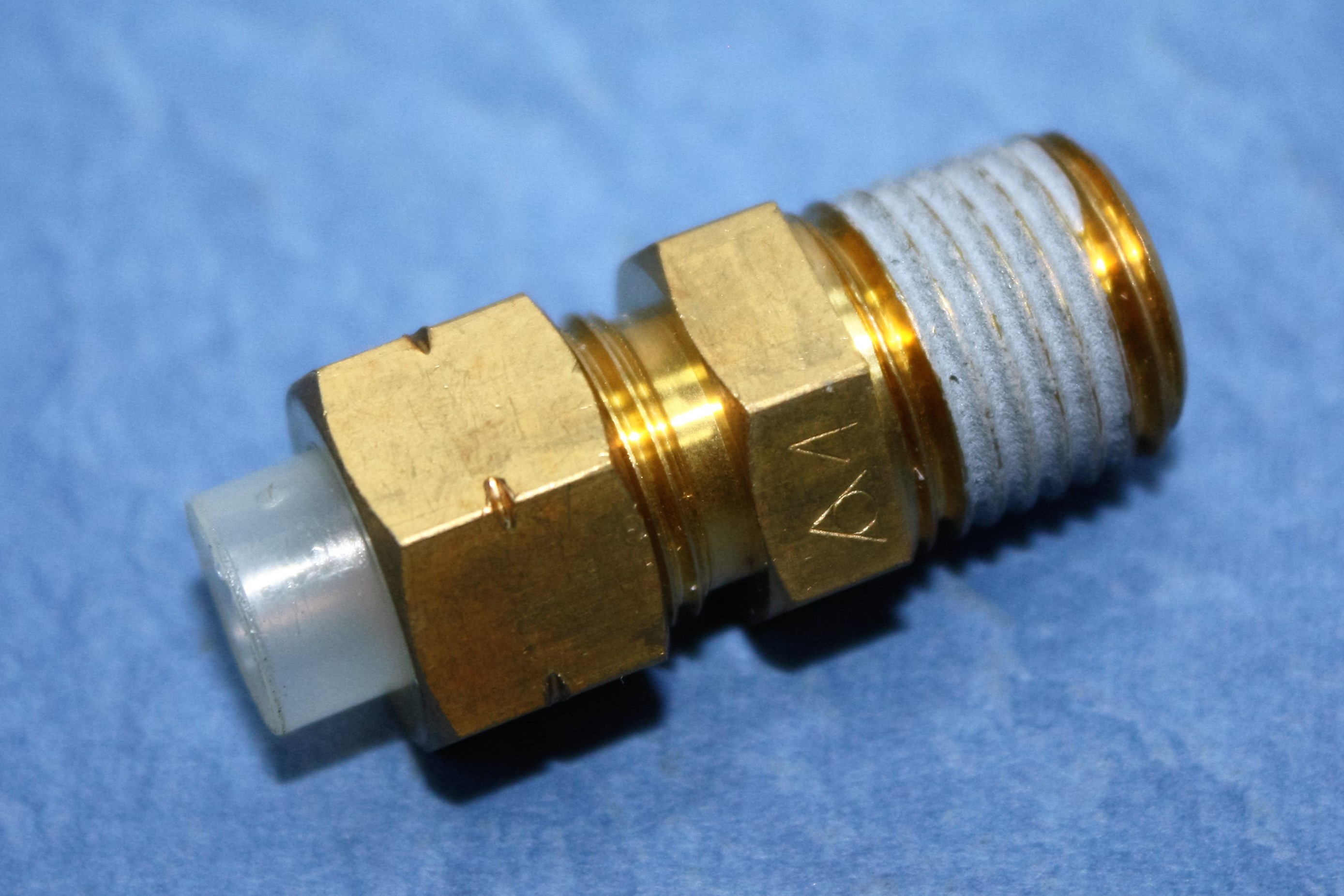

 | K006 | 水管接頭(PT1/4) Water Pipe Fitting | ||||

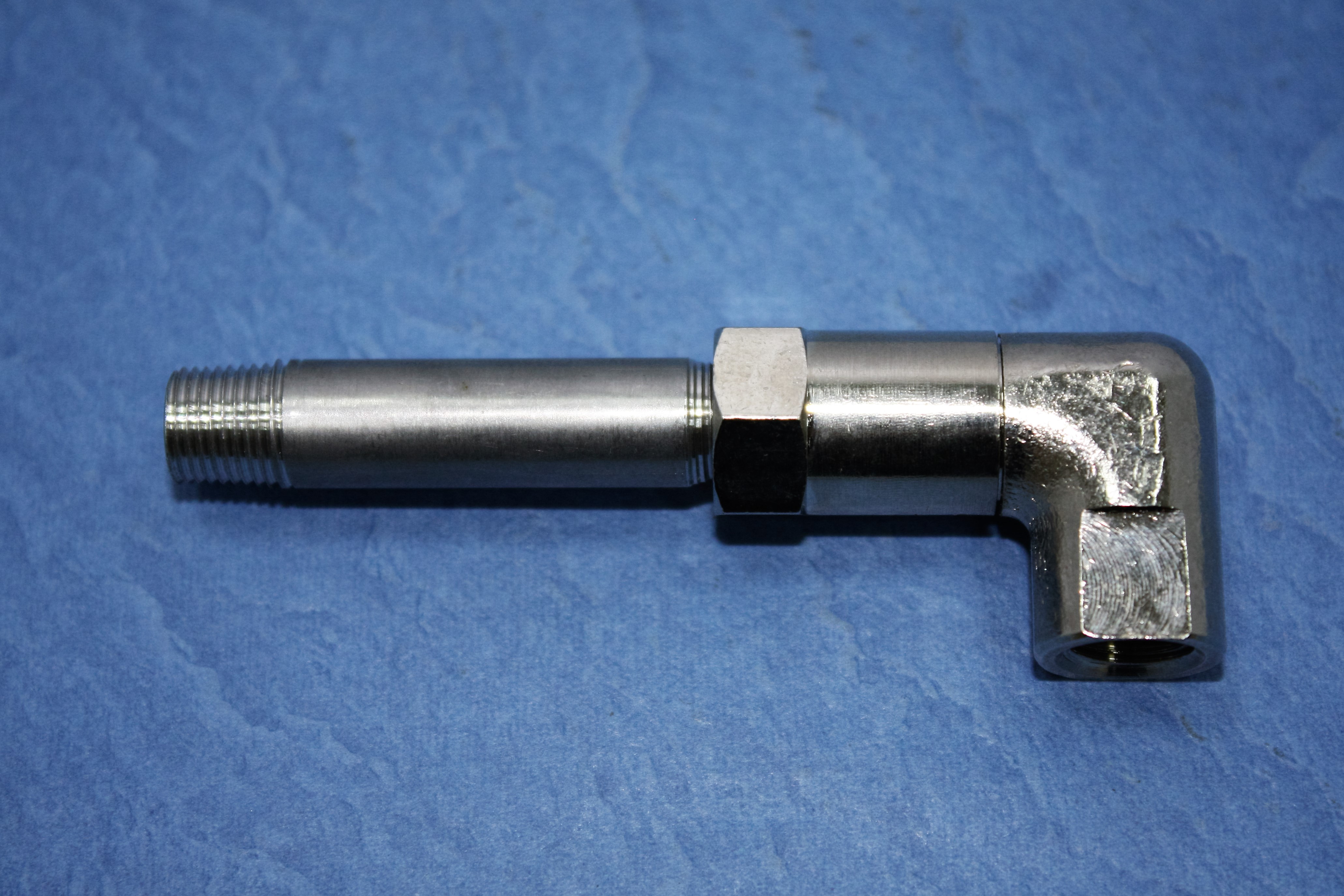

 | K008 | Upper | 上機頭入水管接頭+立布 Water Pipe Fitting(PT1/4) | |||

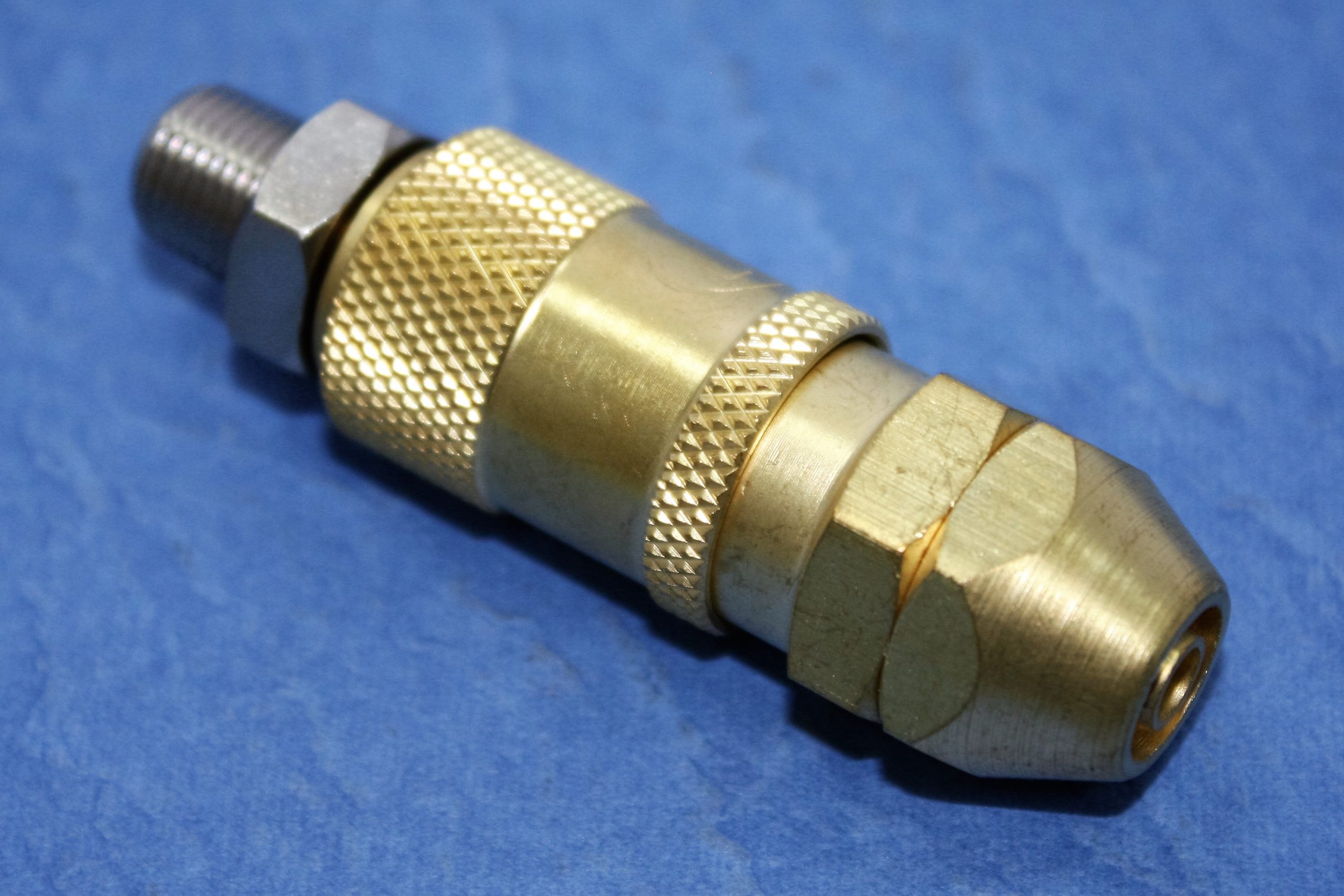

 | CP003 | 快速接頭 Water Pipe Fitting | ||||

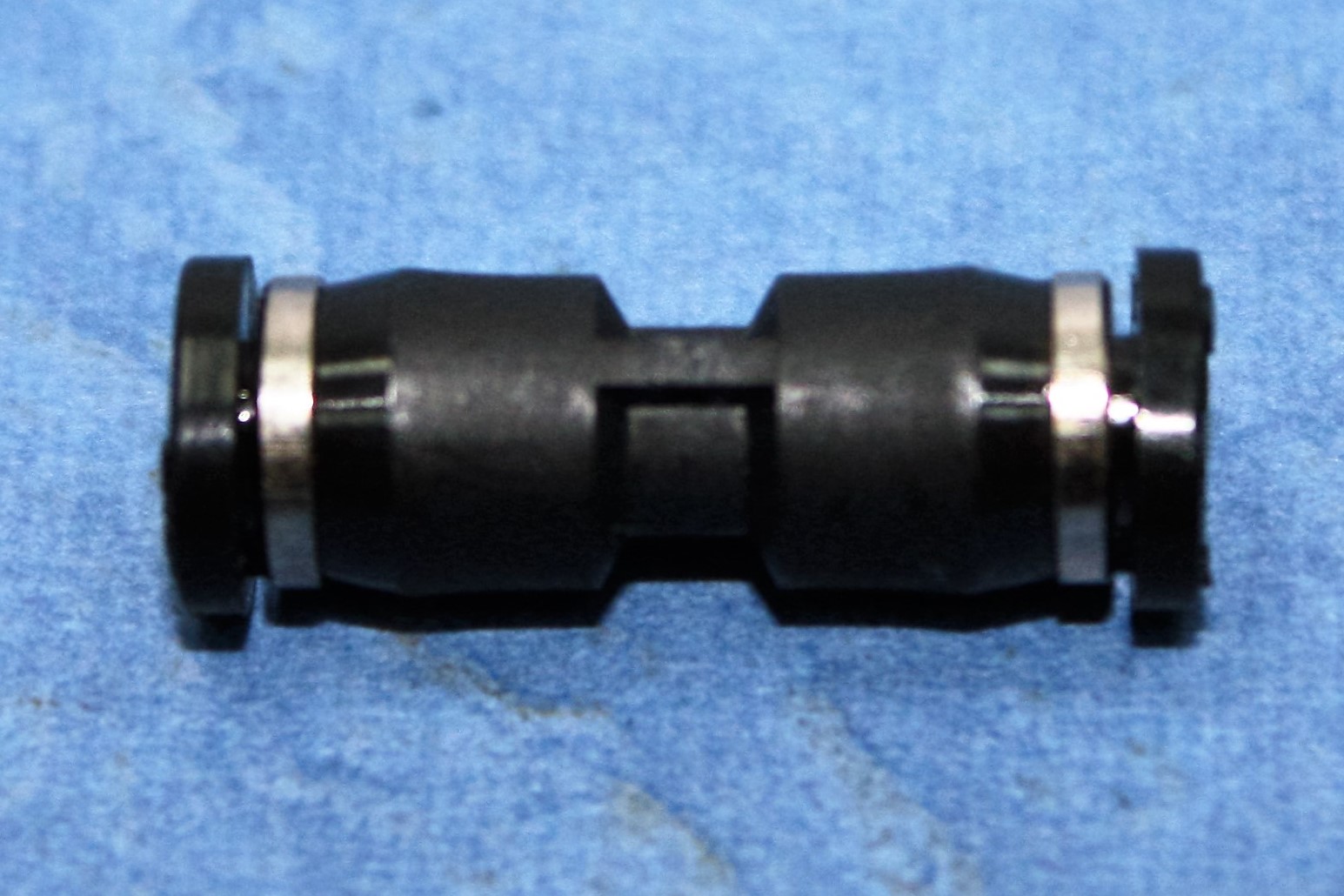

 | PU3M | 快速接頭 Water Pipe Fitting | ||||

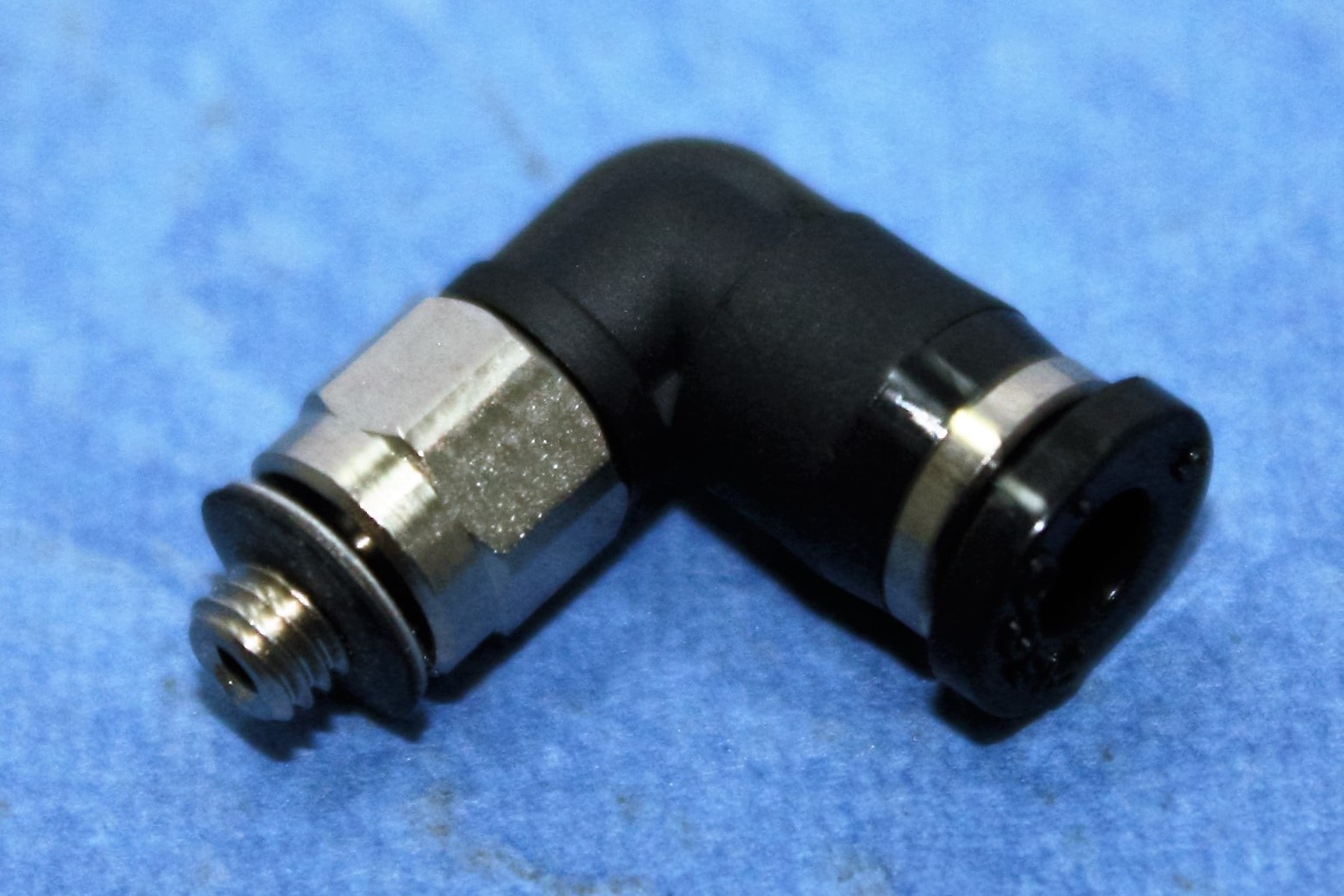

 | PL3-M3M | 快速接頭 Water Pipe Fitting | ||||

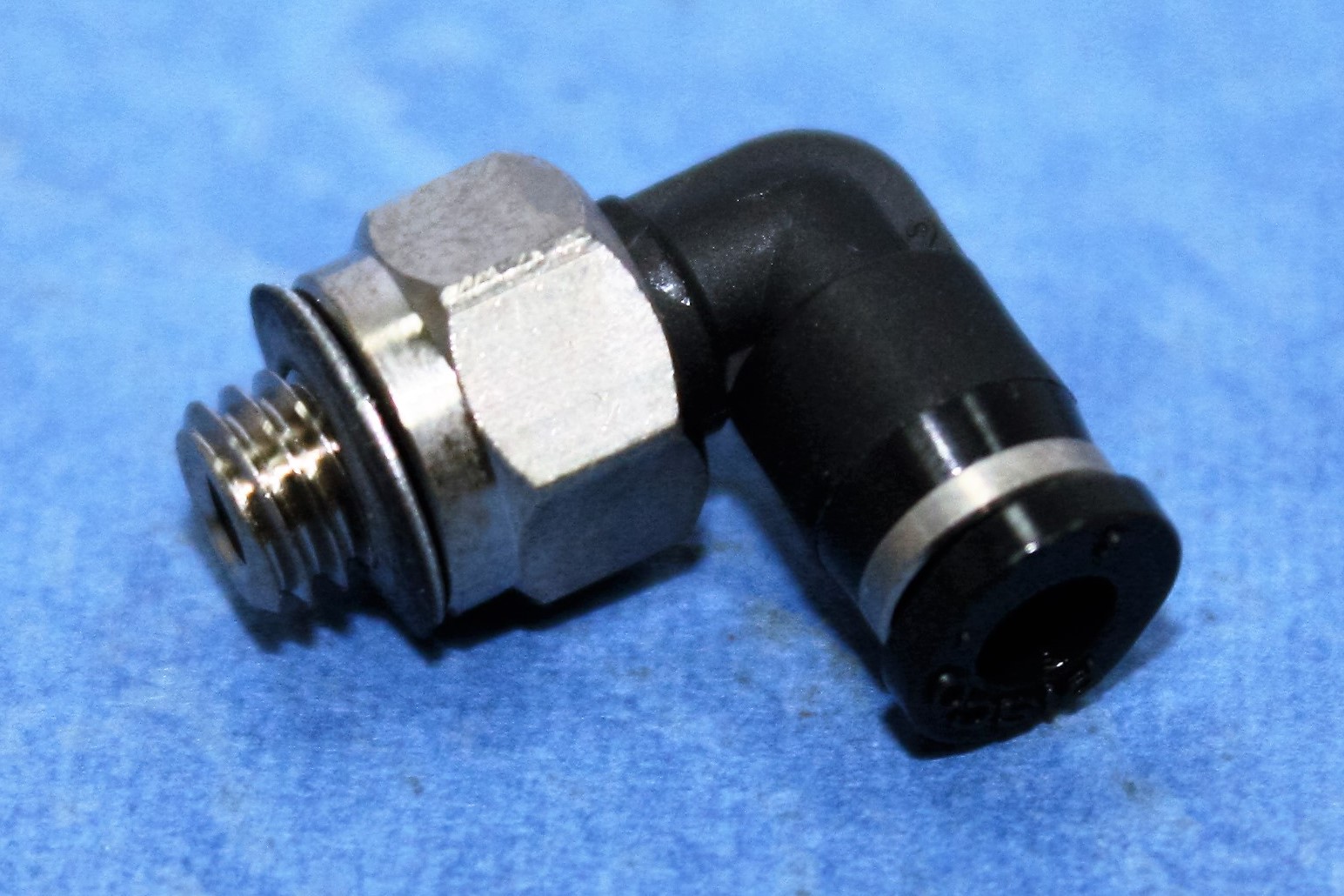

 | PL3-M5M | 快速接頭 Water Pipe Fitting | ||||

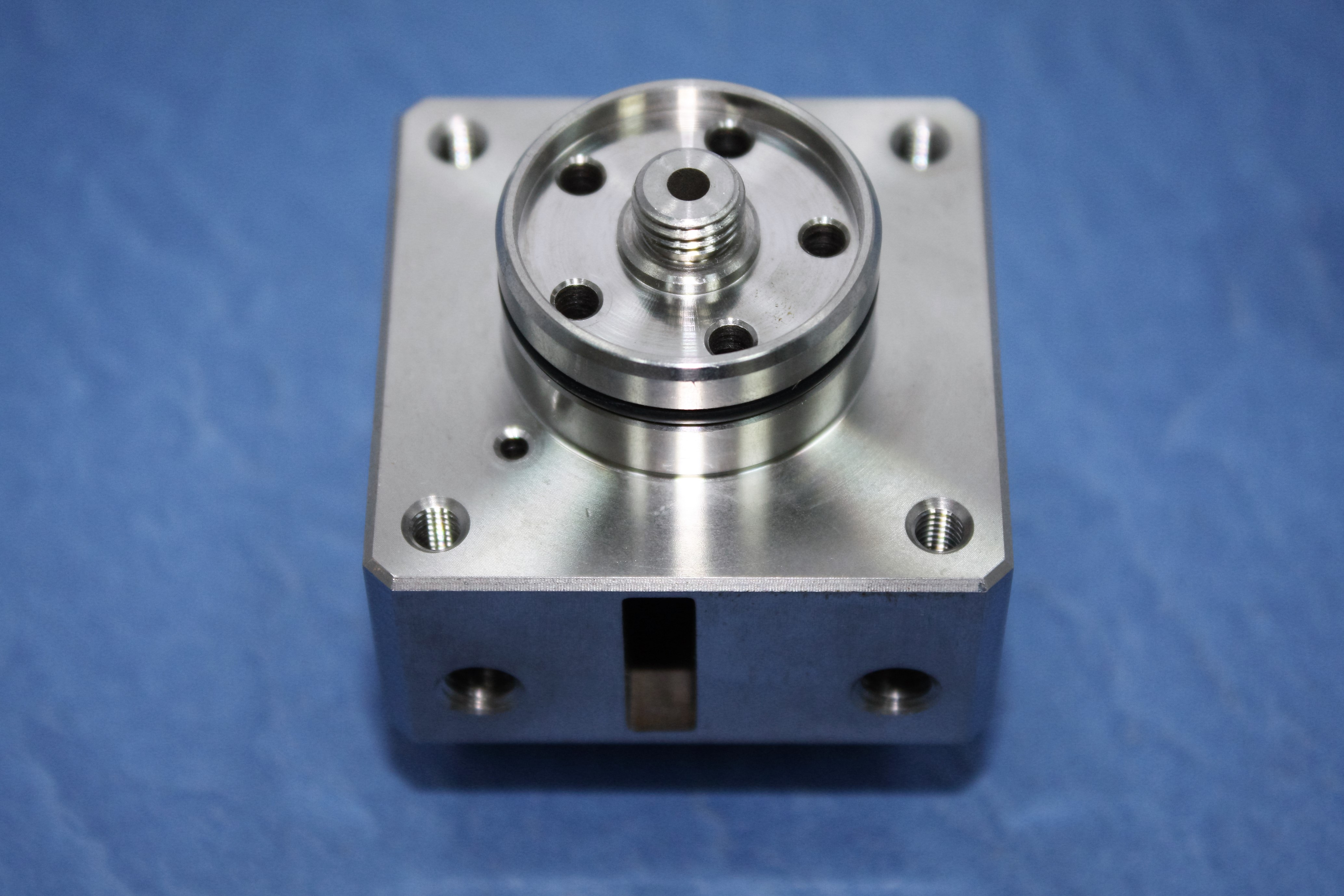

 | CH801 | Upper | 不銹鋼上眼膜座 Dig Guide Holder 45*45*52t(SUS) | |||

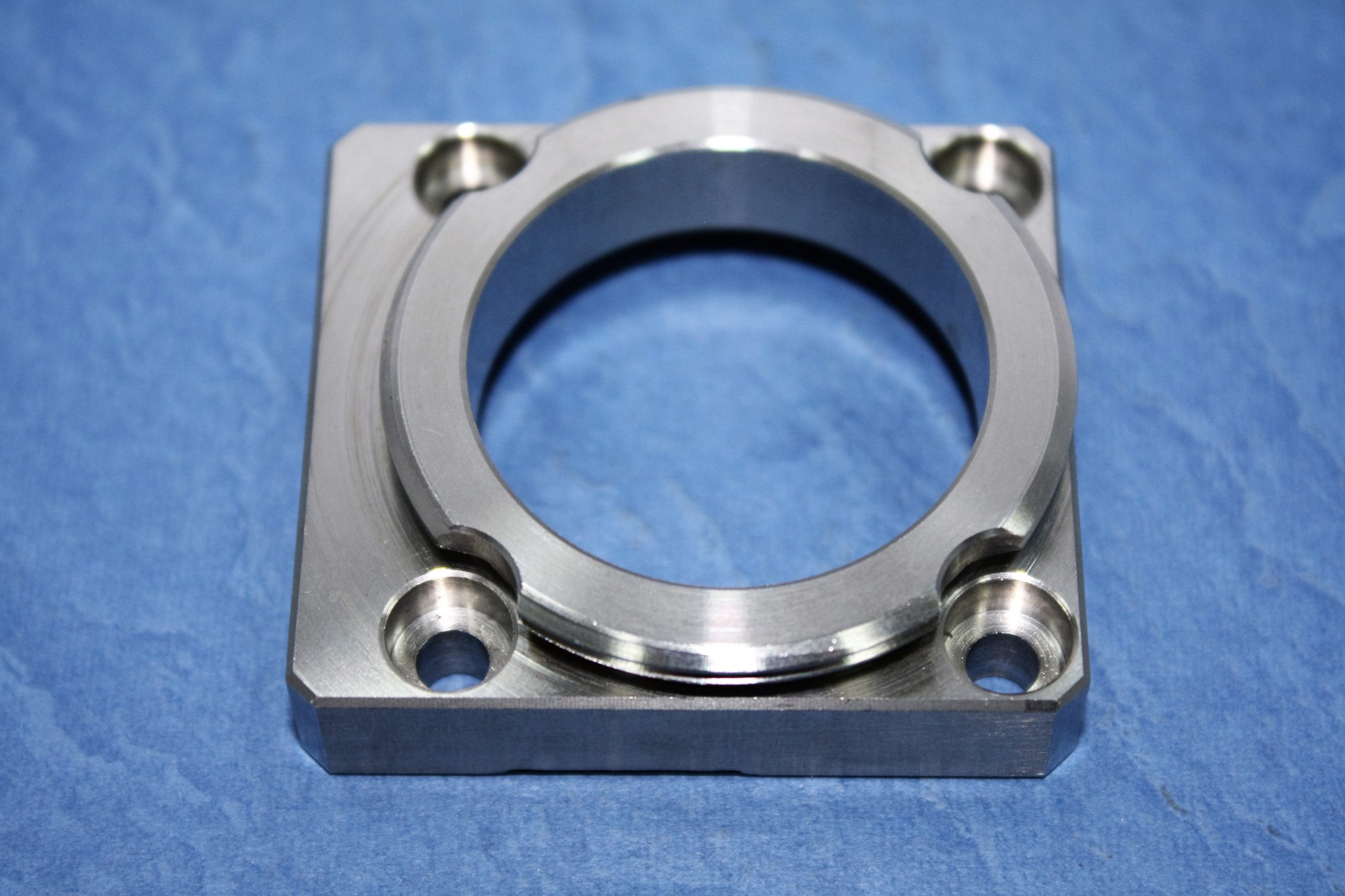

 | CH801-1 | Upper | 上機頭水蓋蓋板 Nozzle Holder 45*50*15.5(SUS) | |||

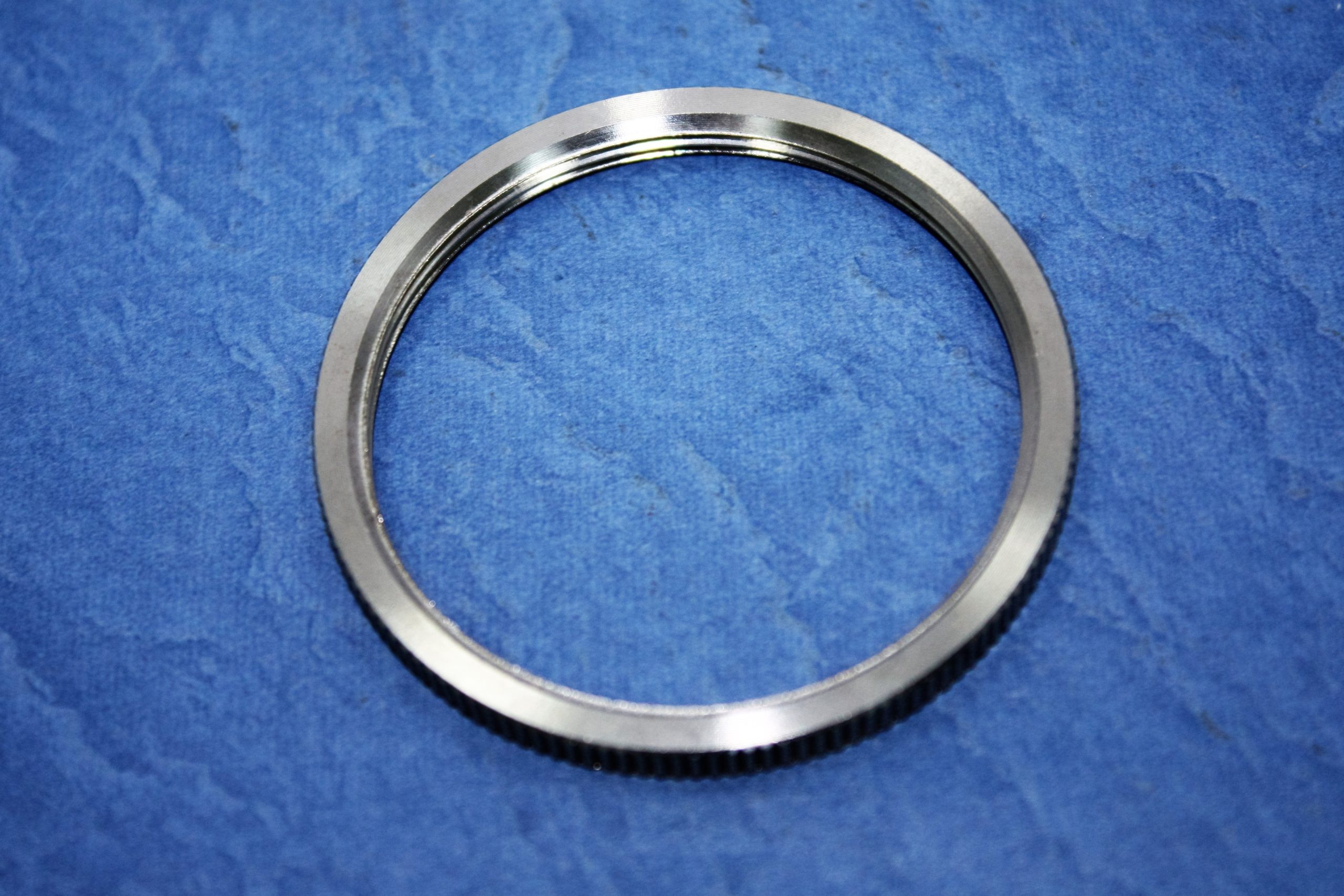

 | CH801-2 | Upper | 遮水片固定環 Water Cover Holder 50.7*43.3*4 | |||
 | CH801-3 | Upper | 上機頭入水蓋板 Water Pipe Fitting Holder(SUS) 45*45*14t | |||

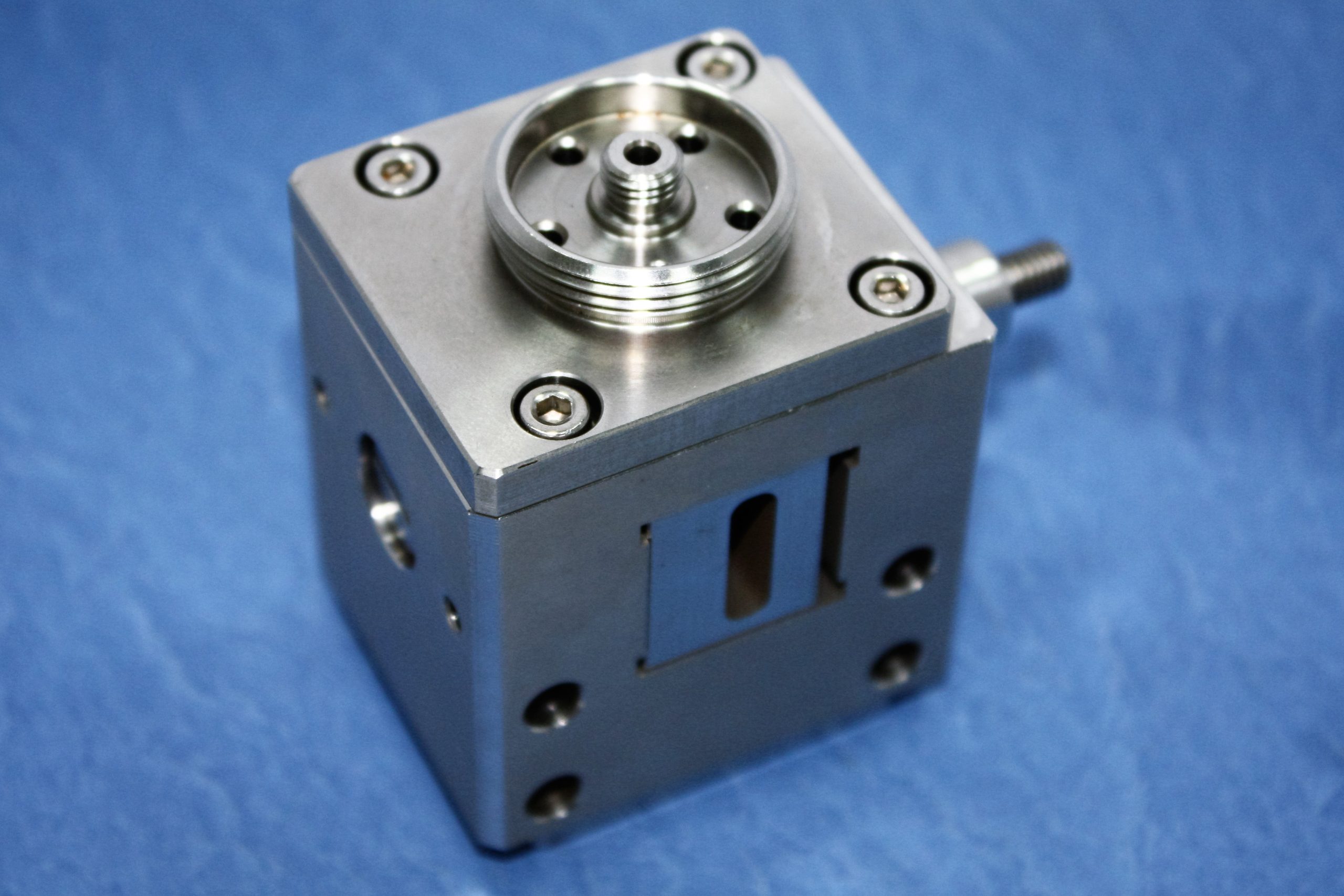

 | CH830 | Upper | 自動穿線上眼膜座總成 Upper dies block(AWT) | |||

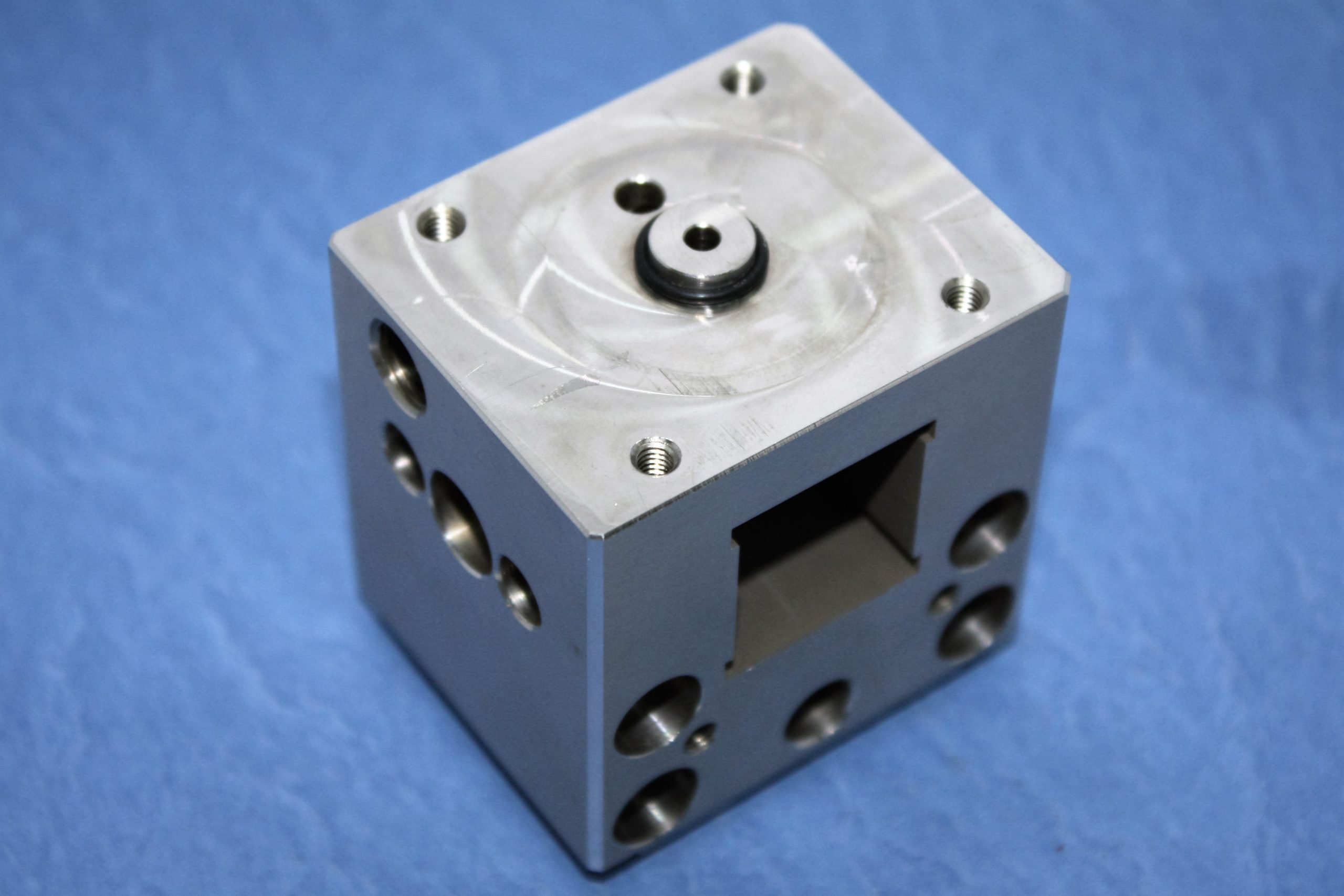

 | CH831 | Upper | 自動穿線上眼膜座 Die Guide Holder 45*55*57.2t(AWT) | |||

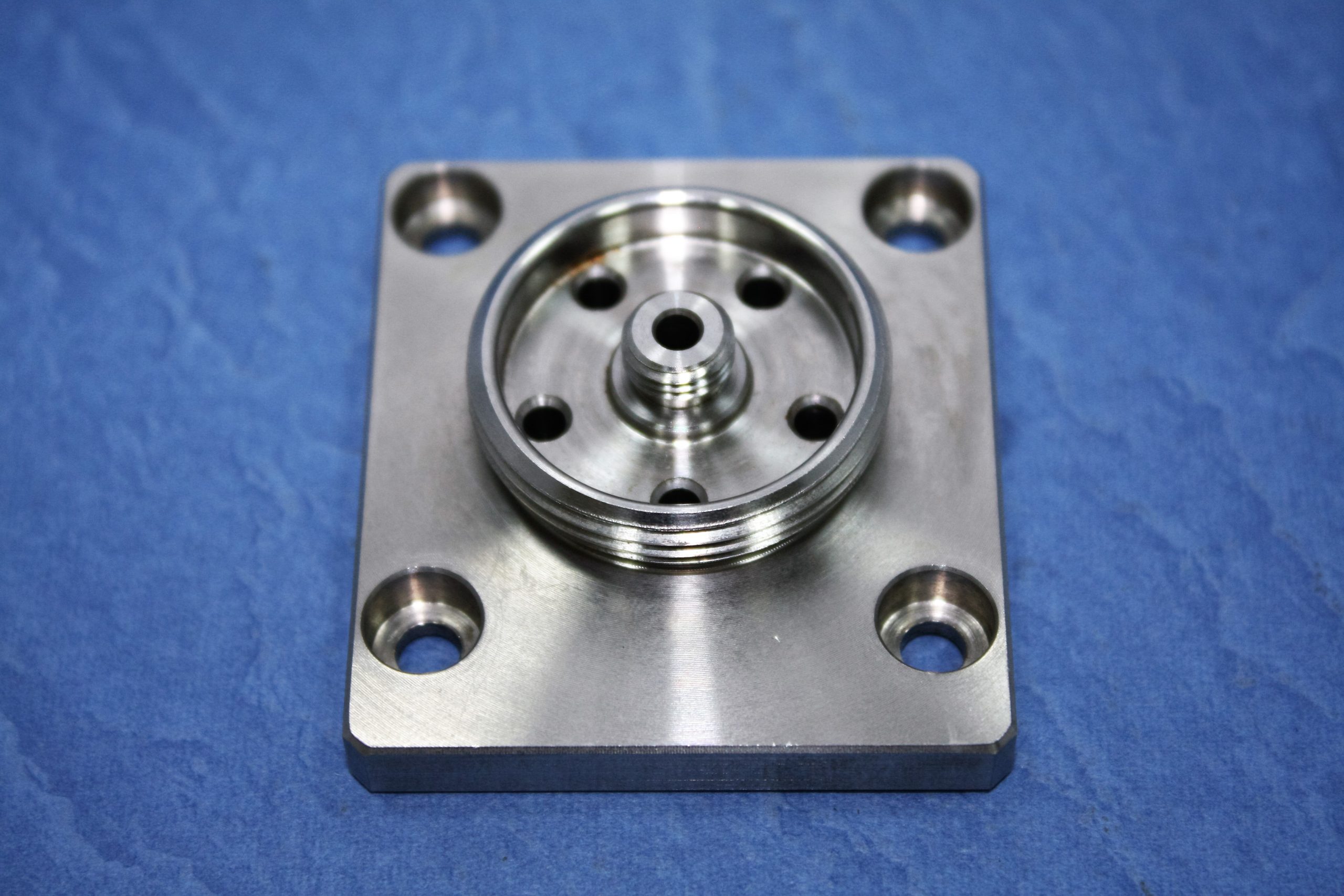

 | CH831-1 | Upper | 自動穿線上眼膜蓋板 Die Guide Holder 45*50*15.8(AWT) | |||

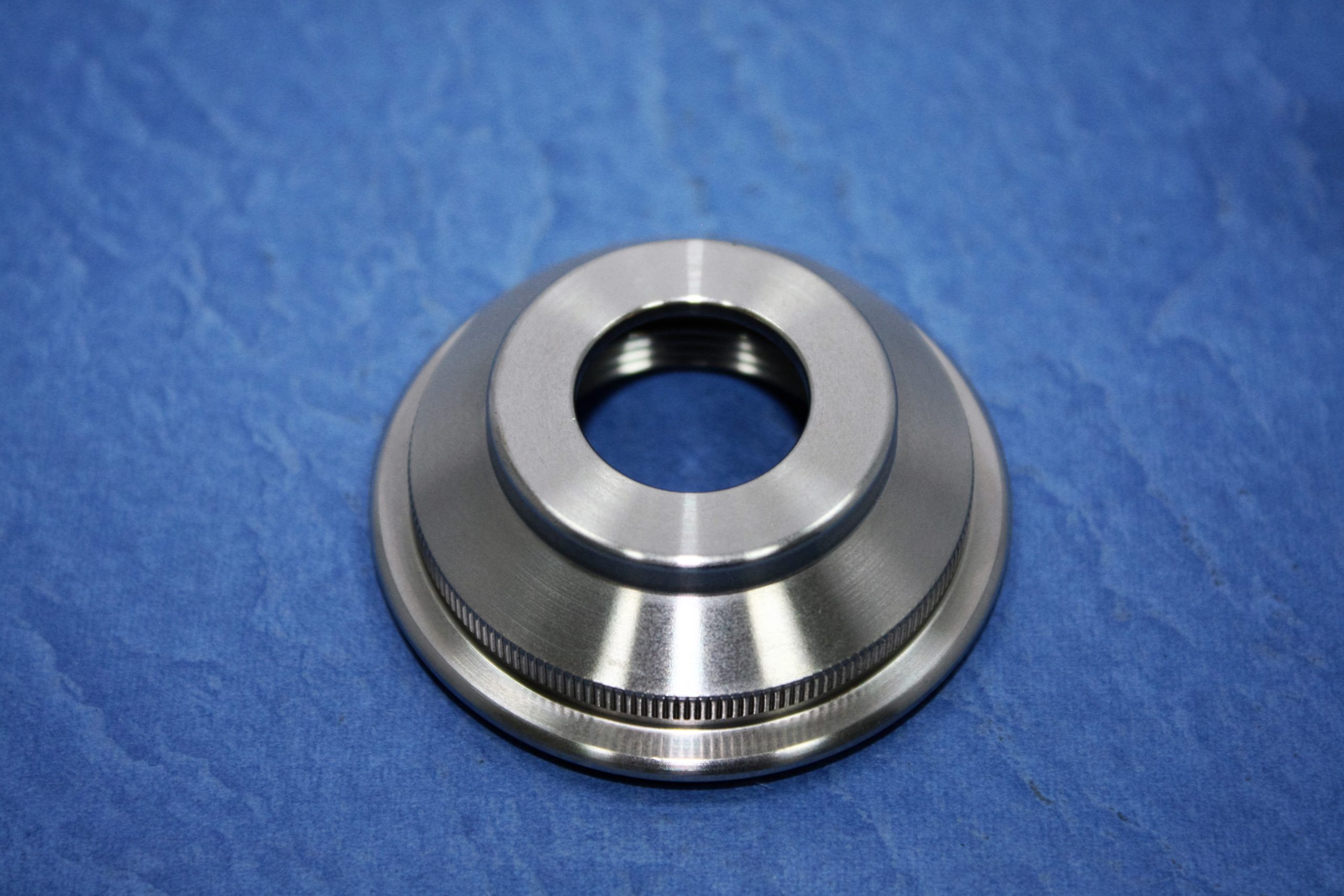

 | CH831-2 | Upper | 自動穿線上水蓋板 Nozzle Holder 52*18*17t(AWT) | |||

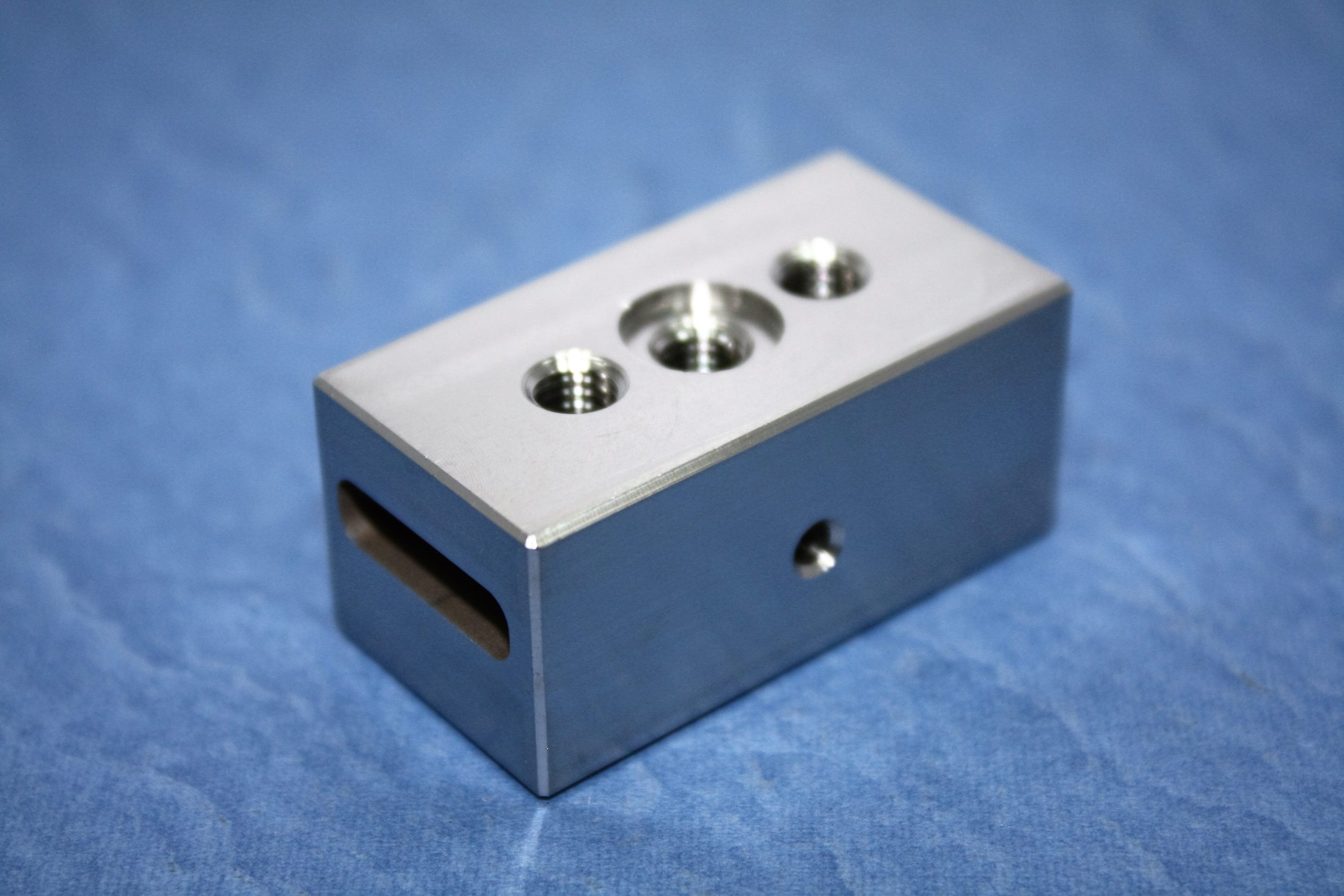

 | CH831-3 | Upper | 自動穿線上給電板座 Cover for Die Guide Holder 44*23*20t(AWT) | |||

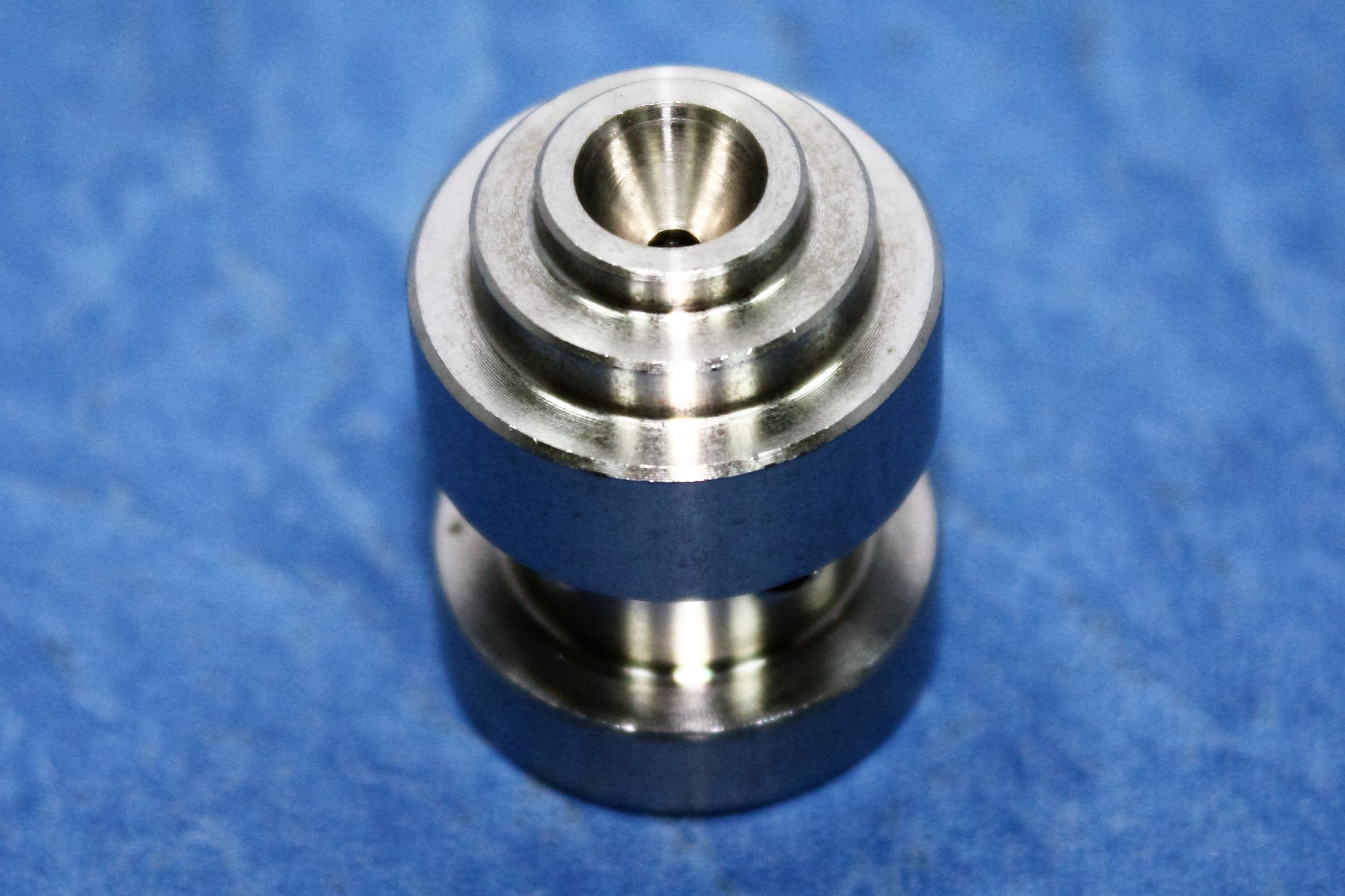

 | CH831-4 | Upper | 自動穿線導環座 Set Screw For AWT 20*26H | |||

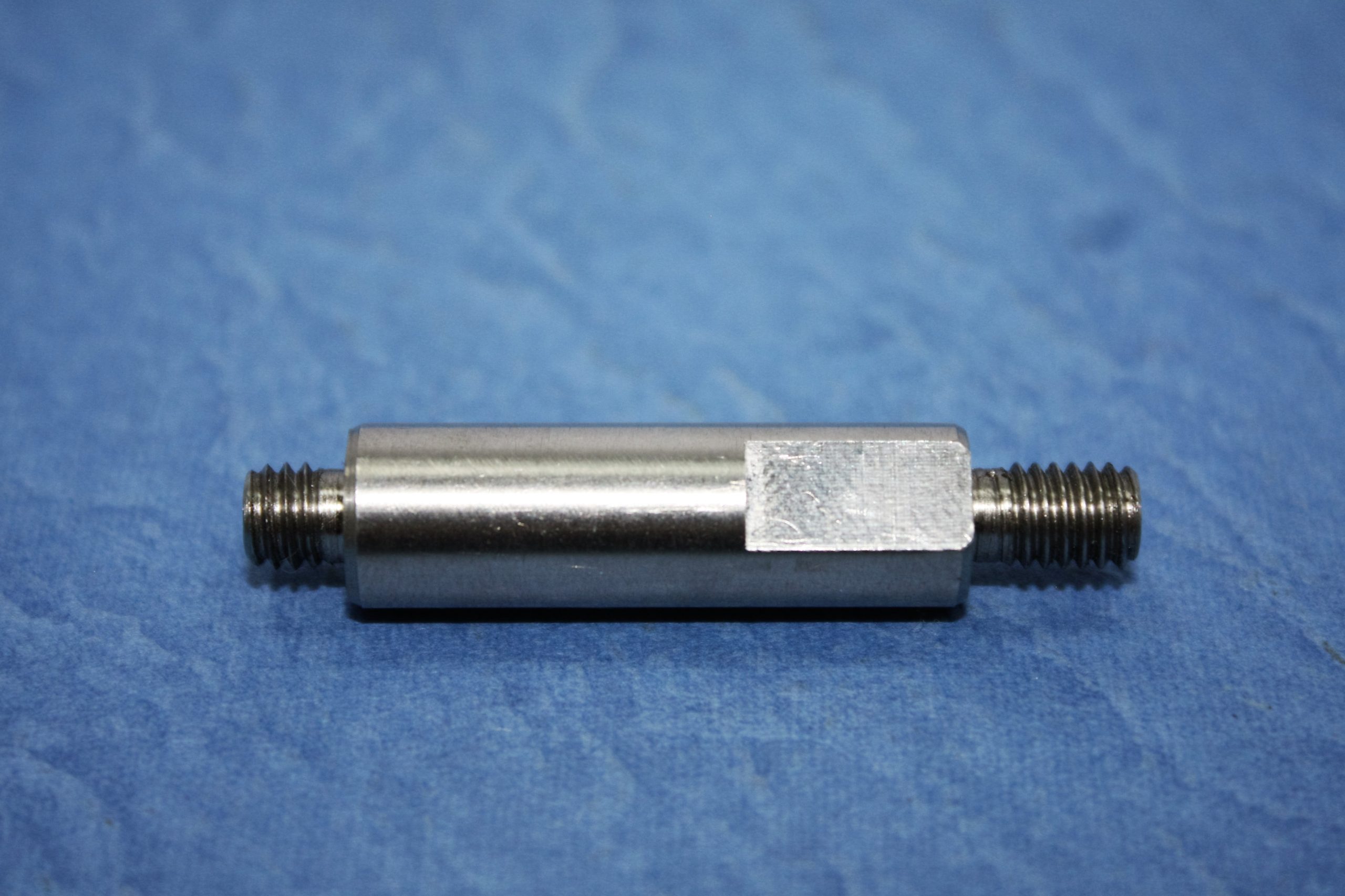

 | CH831-5 | Upper | 電極線固定桿 Power Feed Holder For AWT 23*44*20t | |||
 | CH831-6 | Upper | 氣壓缸(FESTO) EV-12-3 max:6bar/87psi AIR CYLIDER For AWT | |||
 | CH831-10 | Upper | 斷線導管套 AWT Wire Tube 16*0.77*25 | |||
 | CH831-11 | Upper | 夾線活塞 AWT Wire Slide Pin 10*13*29 | |||
| CH831-12 | 導線座 | |||||

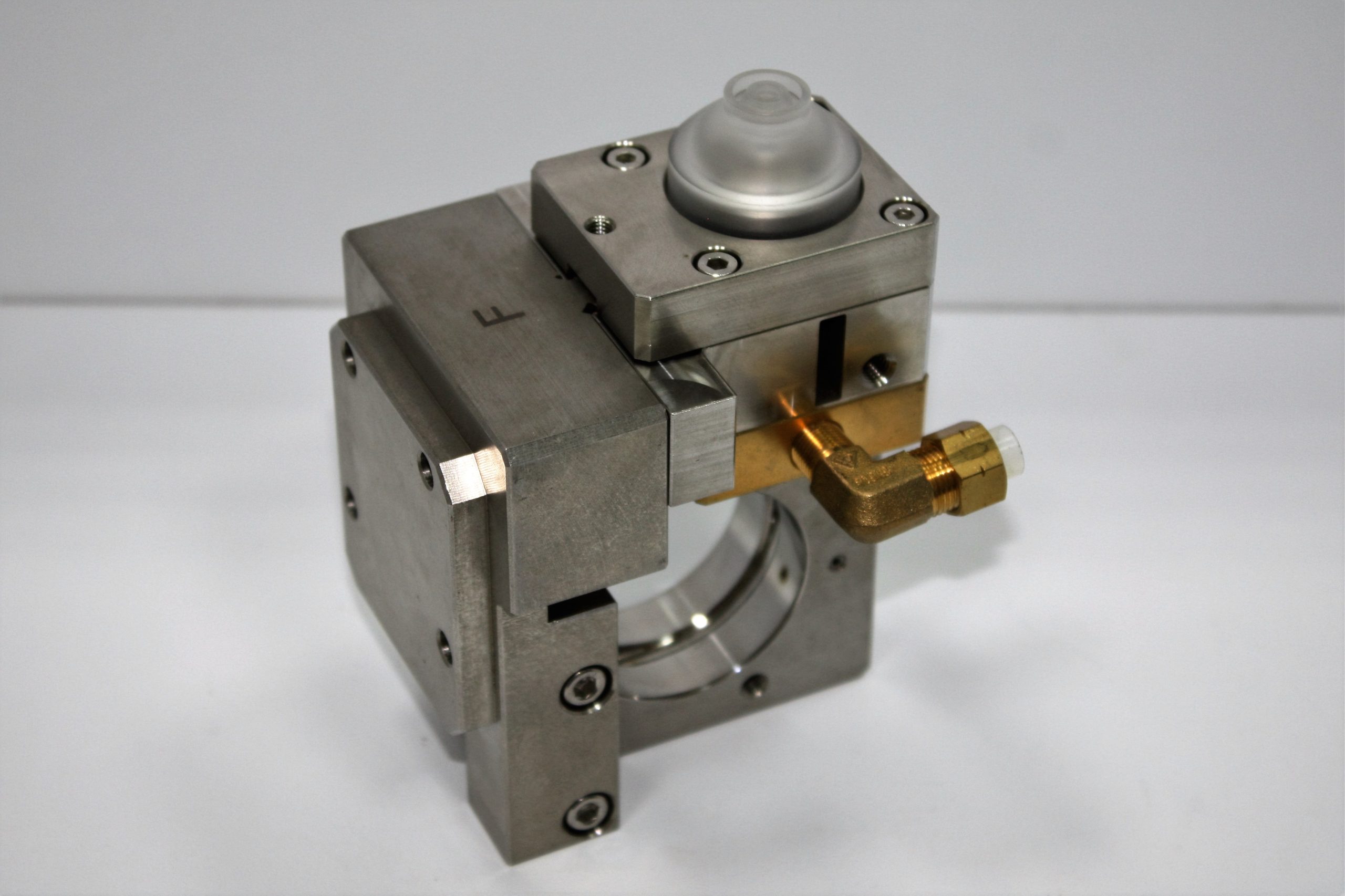

 | CH850SET | Lower | 下眼膜座及收線滾輪整組 Guide Holder&Roller Housing SET | |||

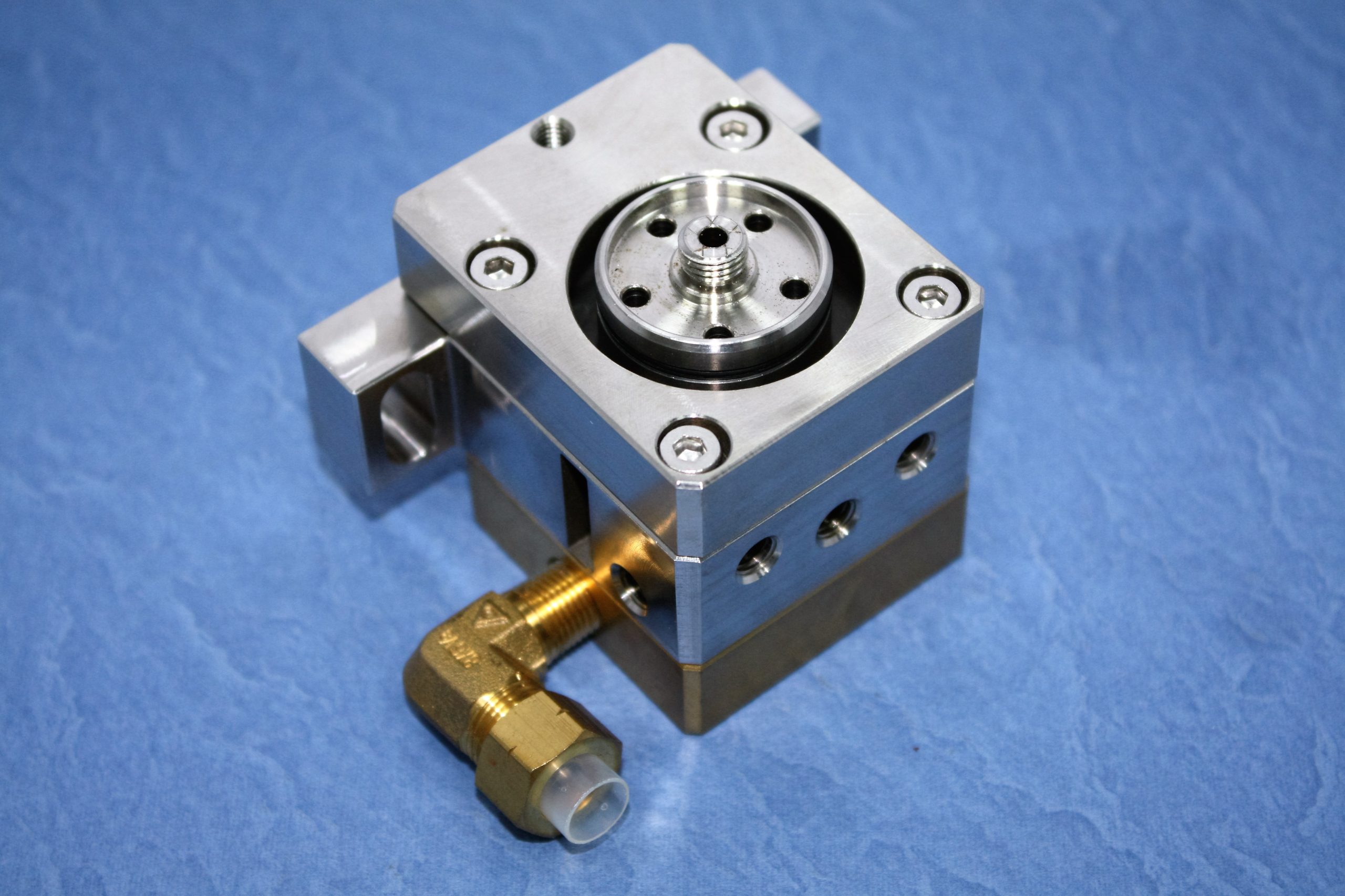

 | CH850 | Lower | 不銹鋼下眼膜座總成 Lower dies block | |||

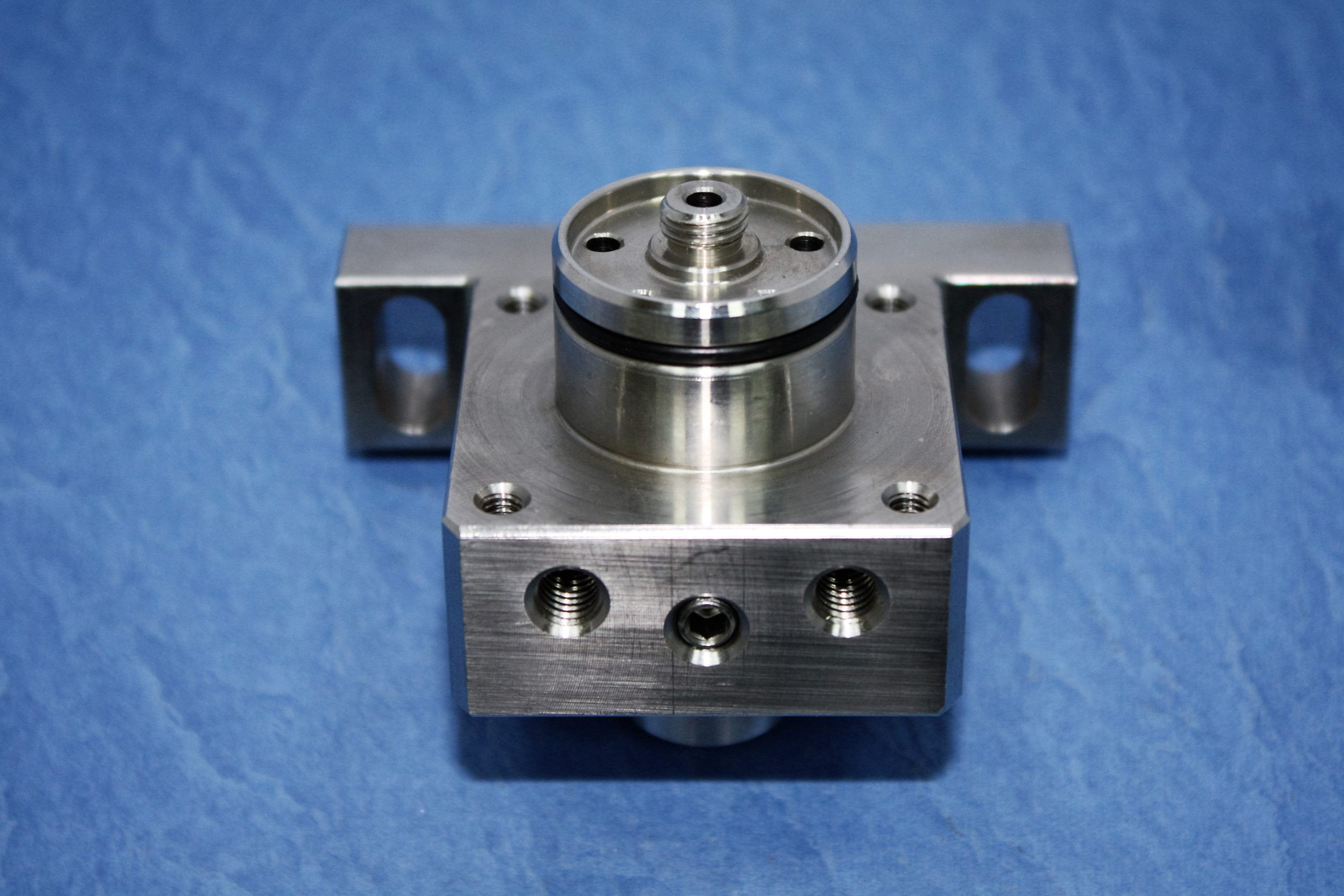

 | CH851 | Lower | 不銹鋼下眼膜座 Die Guide Holder 57*72*54t | |||

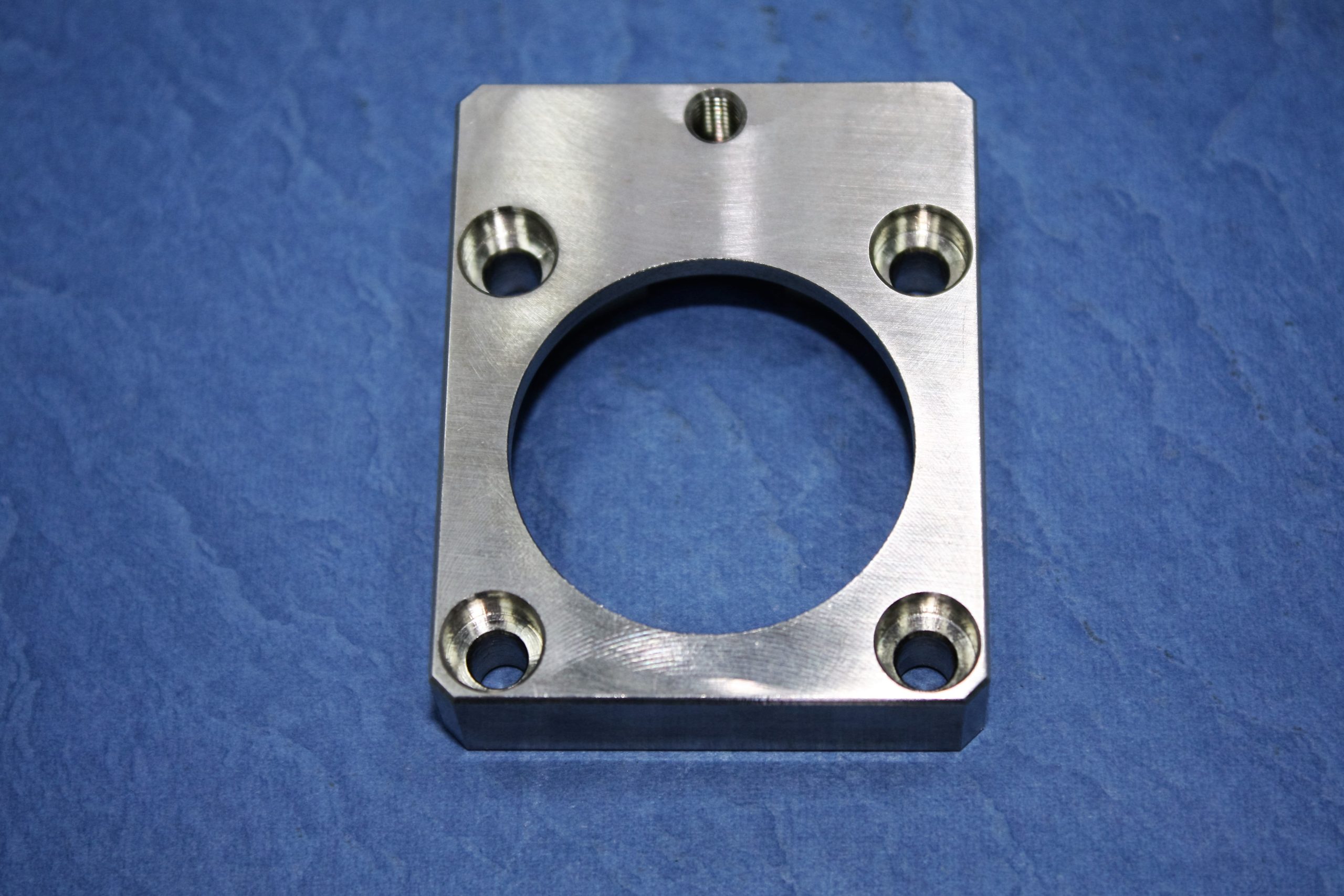

 | CH851-1 | Lower | 下機頭噴水蓋 蓋板 Nozzle Holder(SUS) 56.5*45*13t | |||

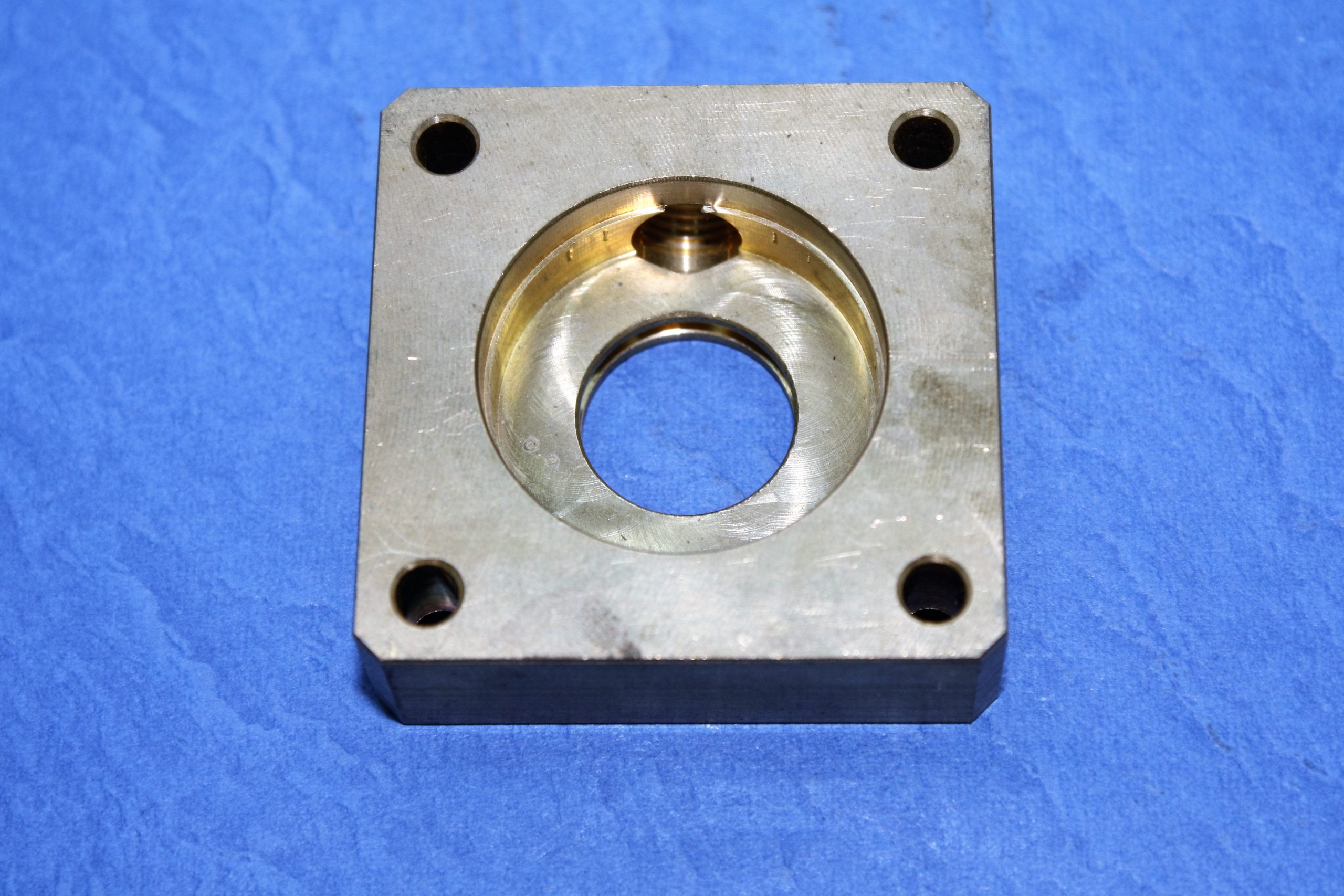

 | CH851-2 | Lower | 下機頭入水蓋板 Water Pipe Fitting Holder(Brass) 45*45*14t | |||

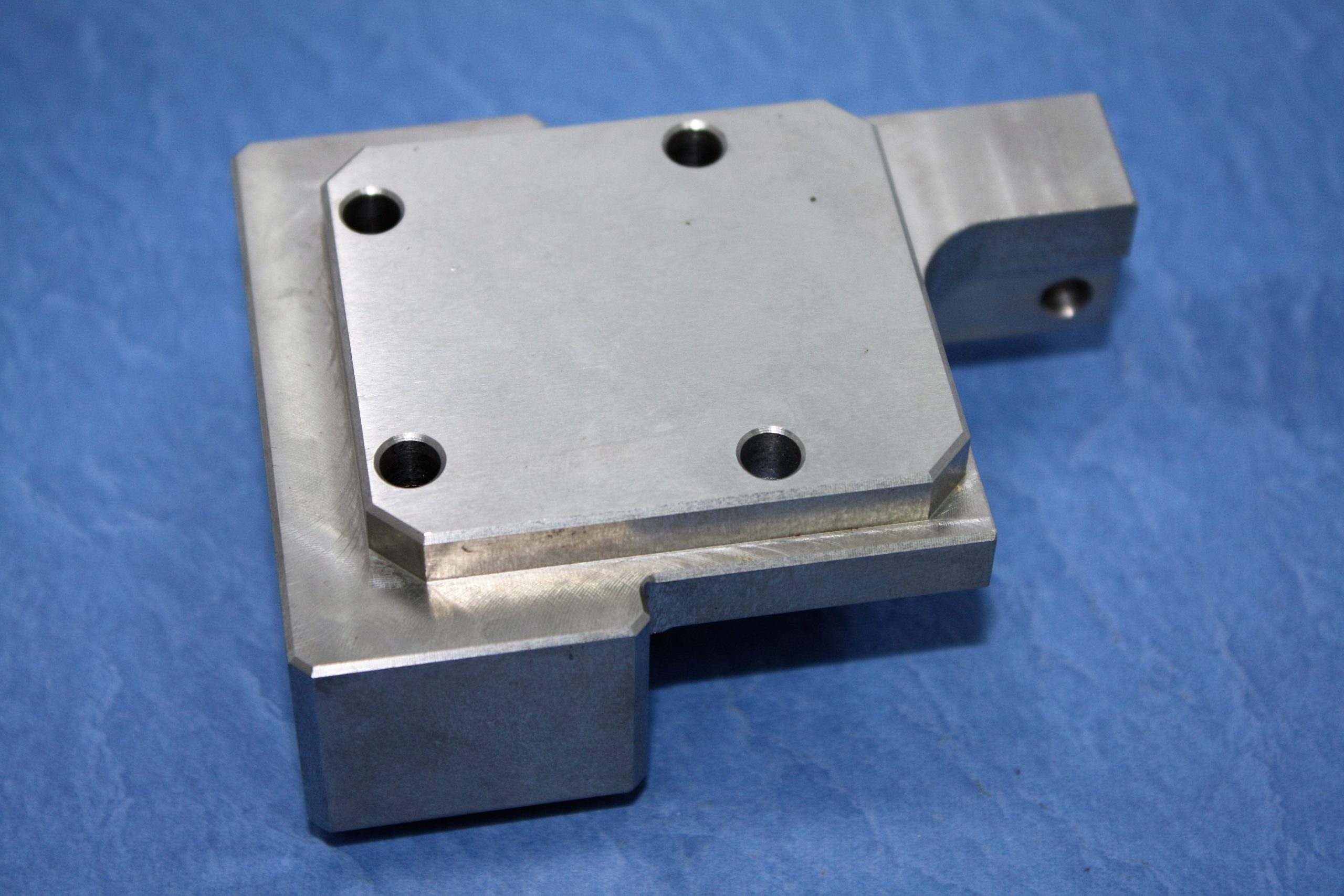

 | CH851-3 | Lower | 下眼膜座固定板 Die Guide Block Holder 72*97*41.2t | |||

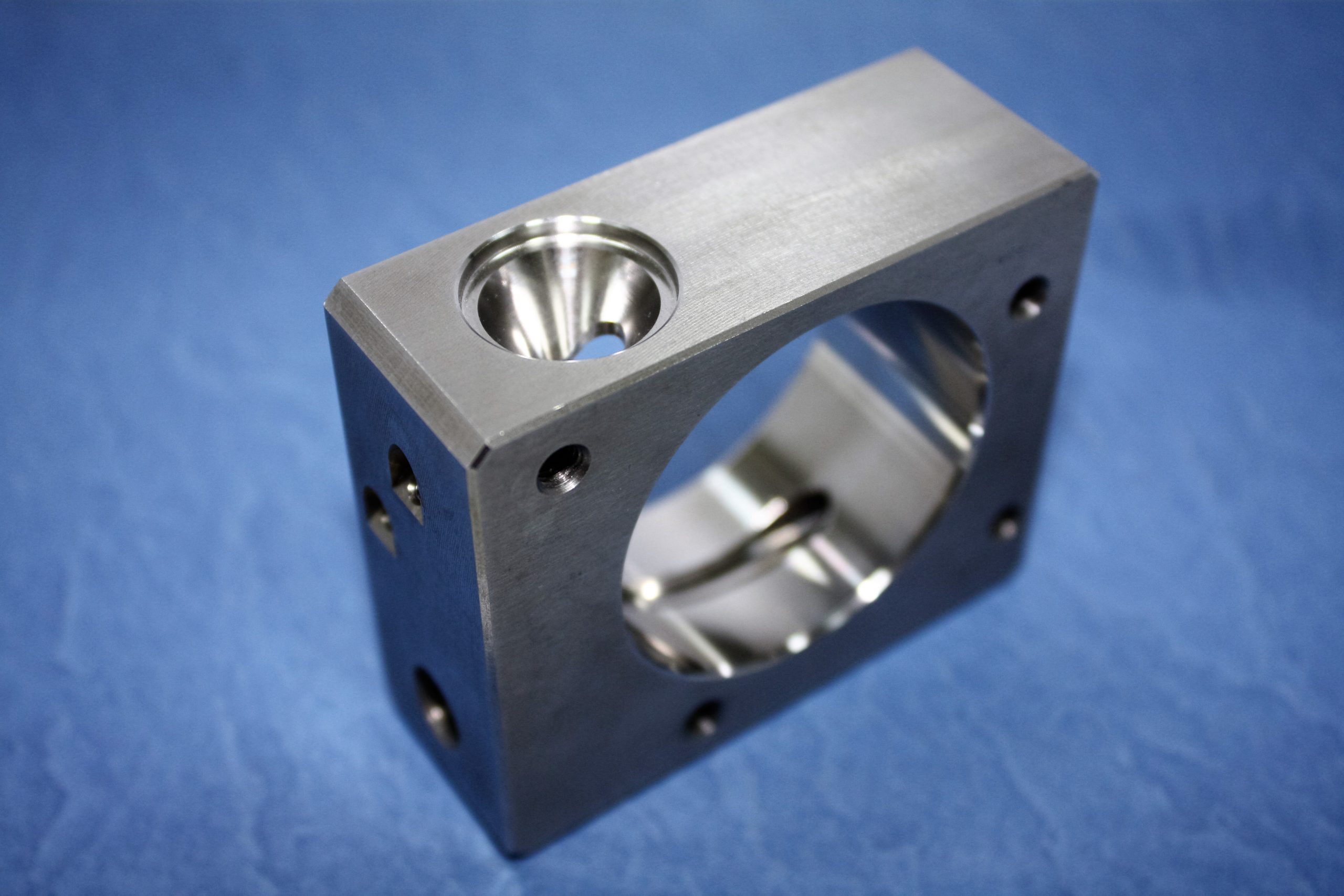

 | CH860 | Lower | 下引線輪外框(穿線導引板) Roller Housing(SUS) 73*61*27t | |||

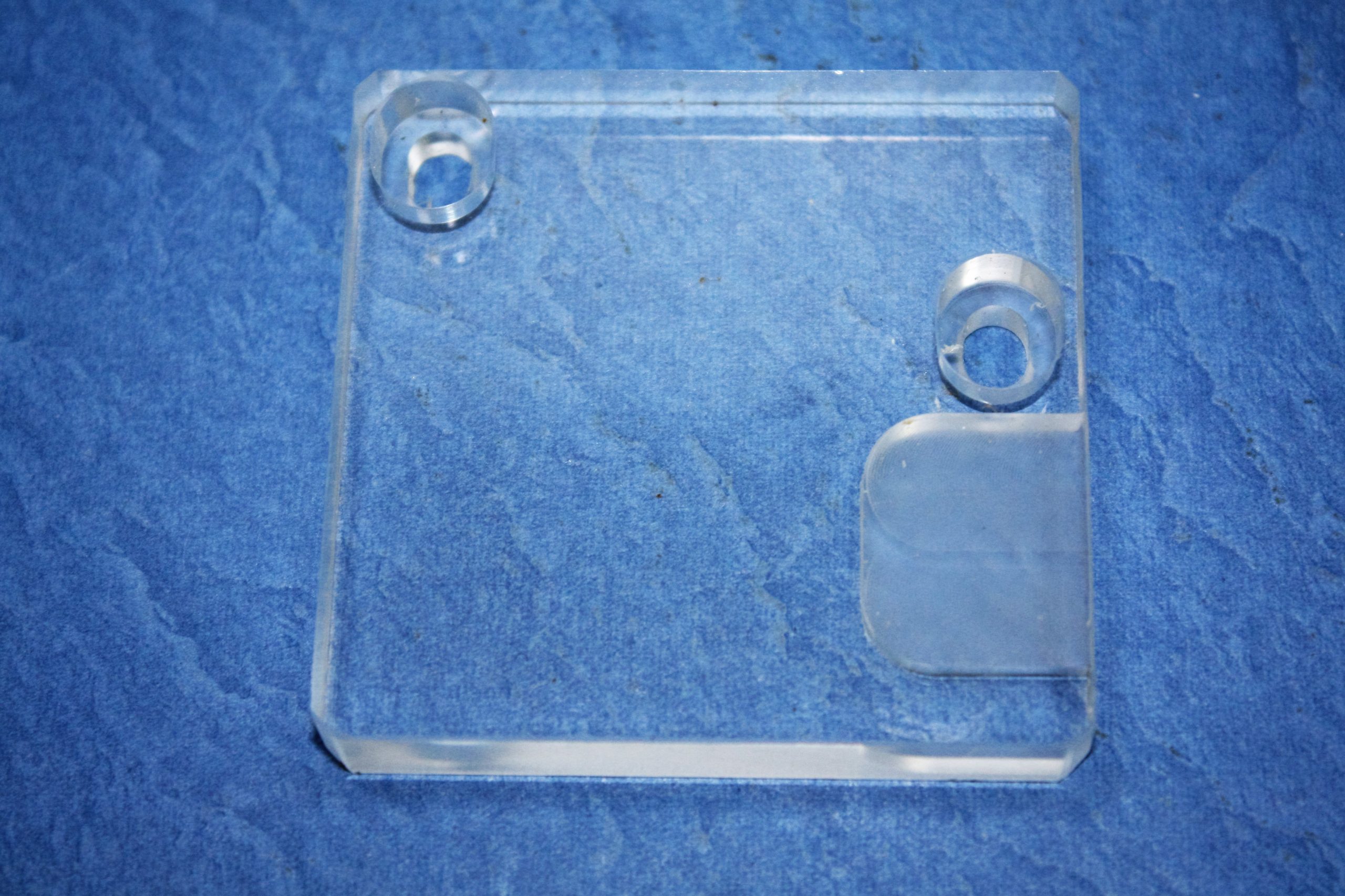

 | CH860-1 | Lower | 下引線輪外框蓋板 Roller Housing Cover 61*59*10t | |||

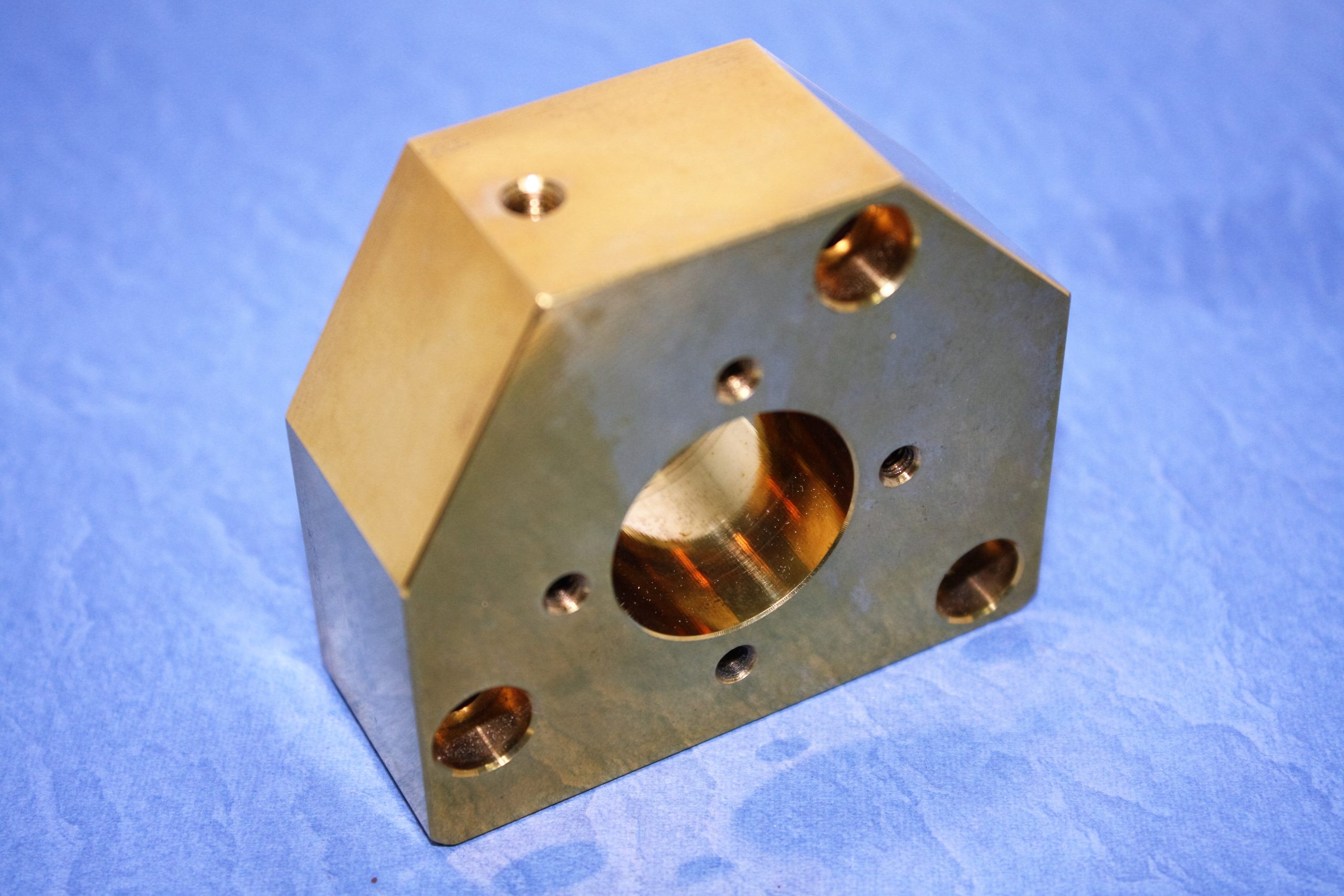

 | CH861 | Lower | 下機頭收線座固定板 BEARINGS Housing(Brass) 70*61*31t | For CH401-60mm | ||
 | CH861N | Lower | 下機頭收線座固定板 BEARINGS Housing(Brass) 70*61*31t | For CH401-56mm | ||

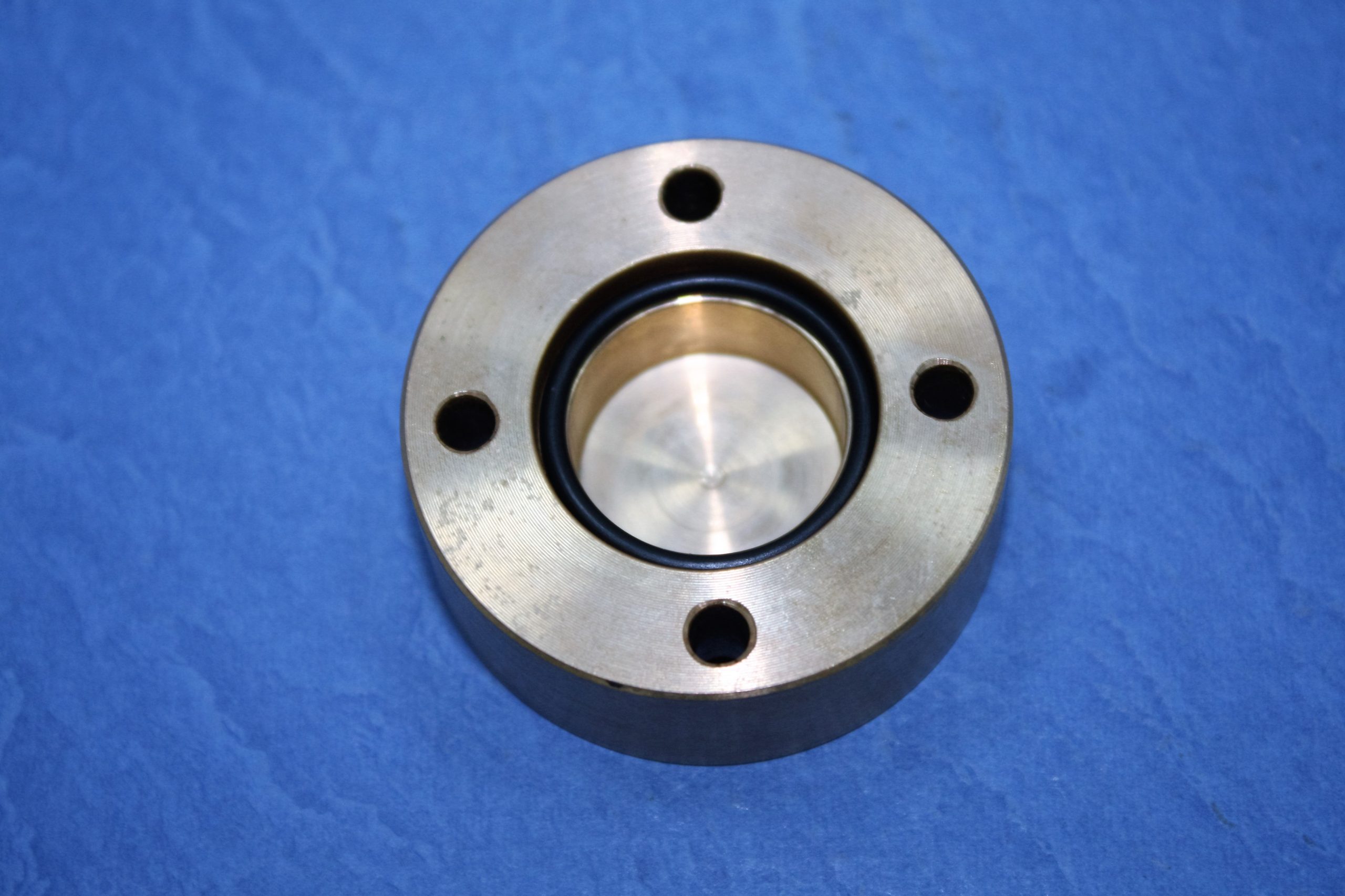

 | CH861-1 | Lower | 下收線座軸承座蓋板 BEARINGS Housing Cover(Brass) | |||

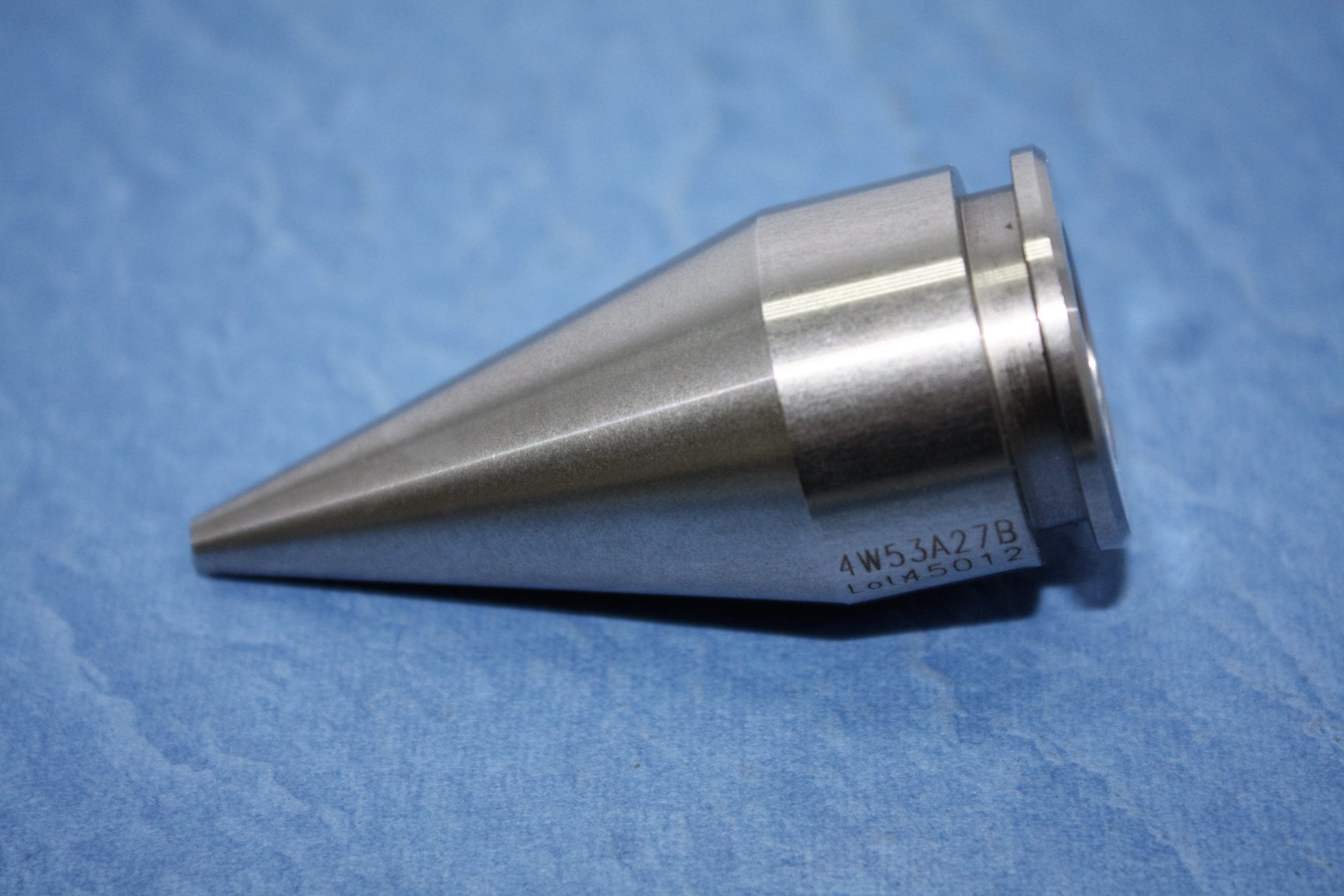

 | CH862 | Lower | 收線導環 Aspirator (SUS+Ceramic) | |||
 | CH863 | 收線導環吸水座 Housing For Aspirator 60*50*85 | ||||

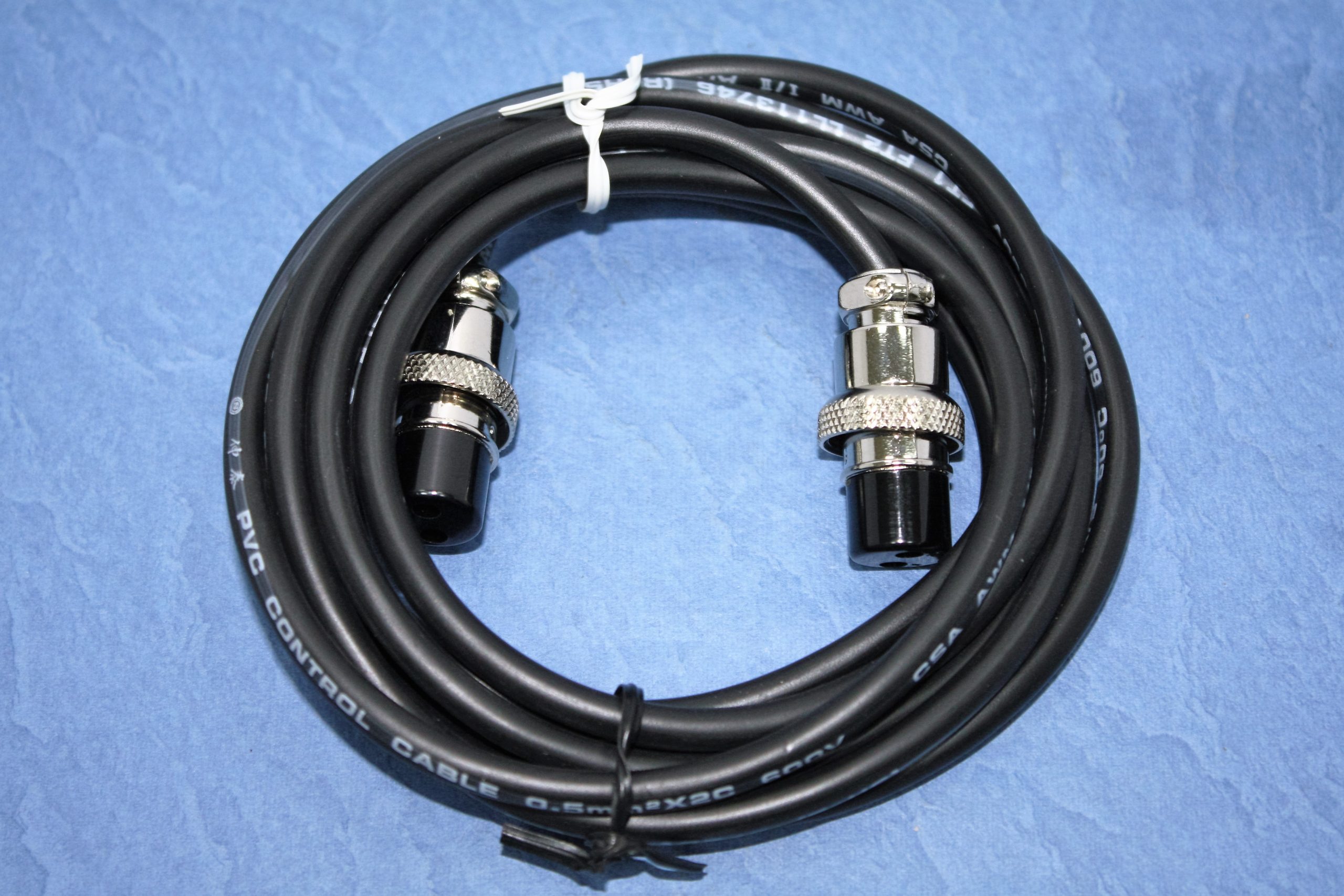

 | CH503 | 垂直度計連接線 Cable For Wire Alignmet 2-PIN | ||||

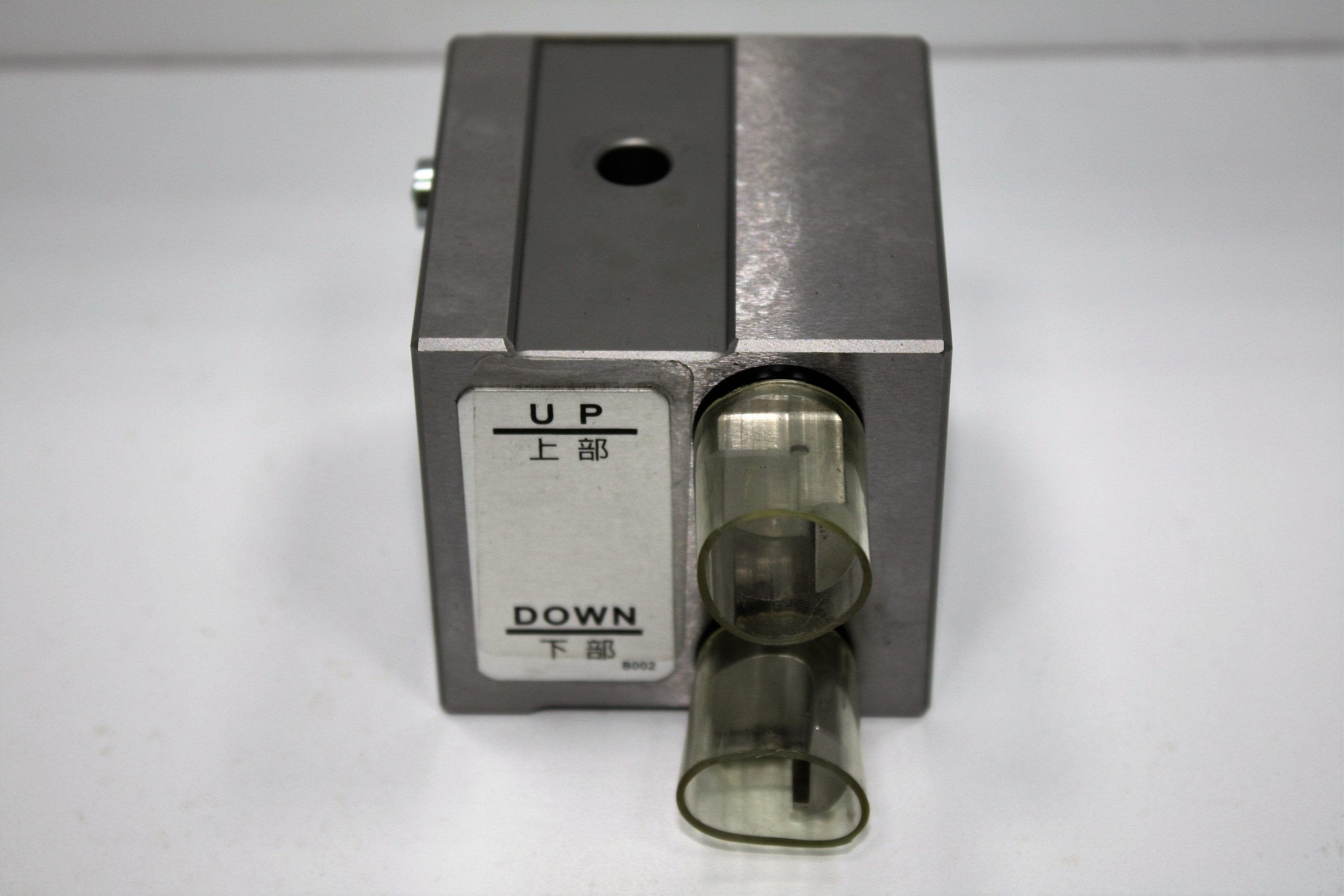

 | CH504 | 垂直度計 Wire Alignment Device(2-PIN) | ||||

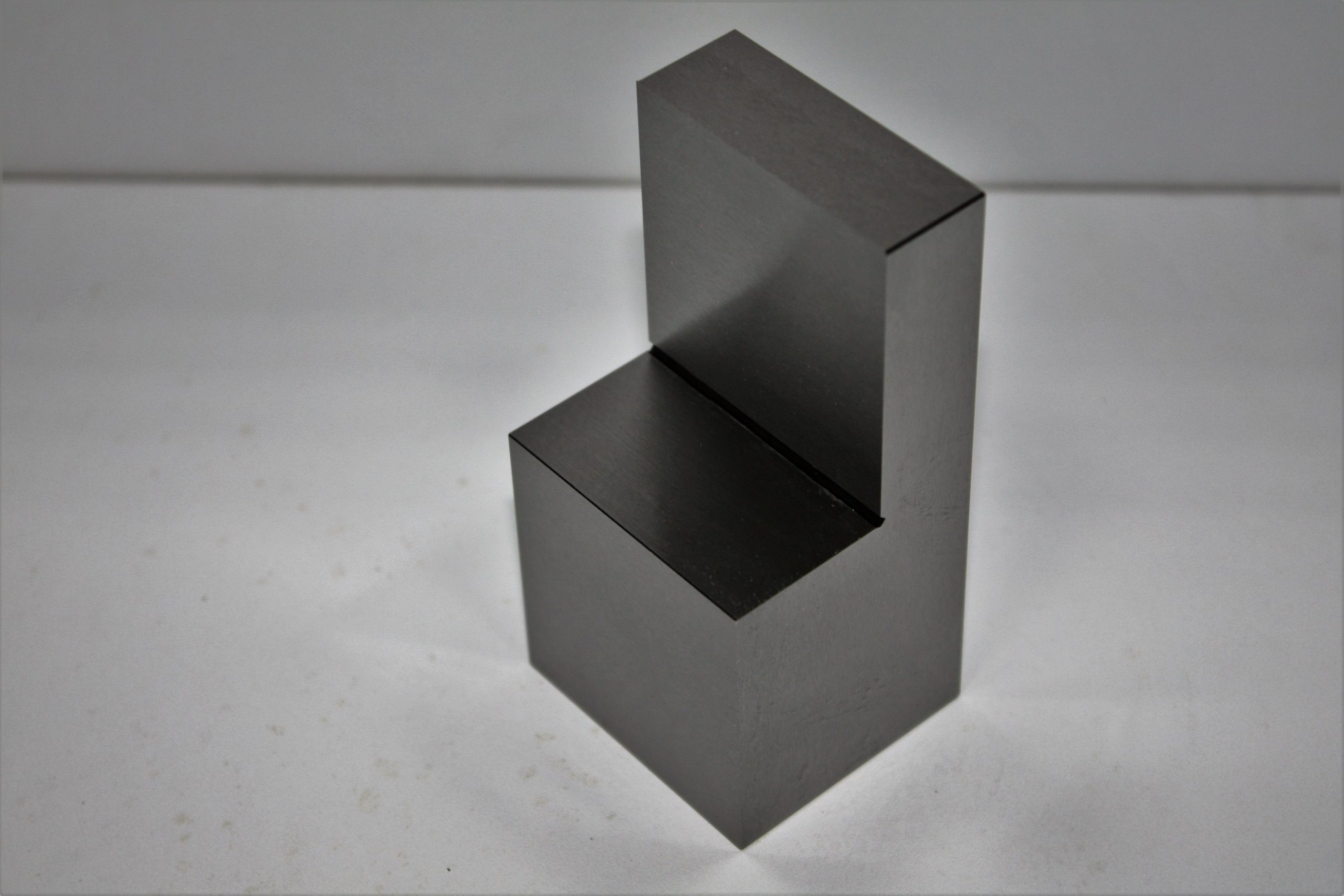

 | CH505 | L型垂直度校正塊 Wire Alignment Device 測火花專用 | ||||

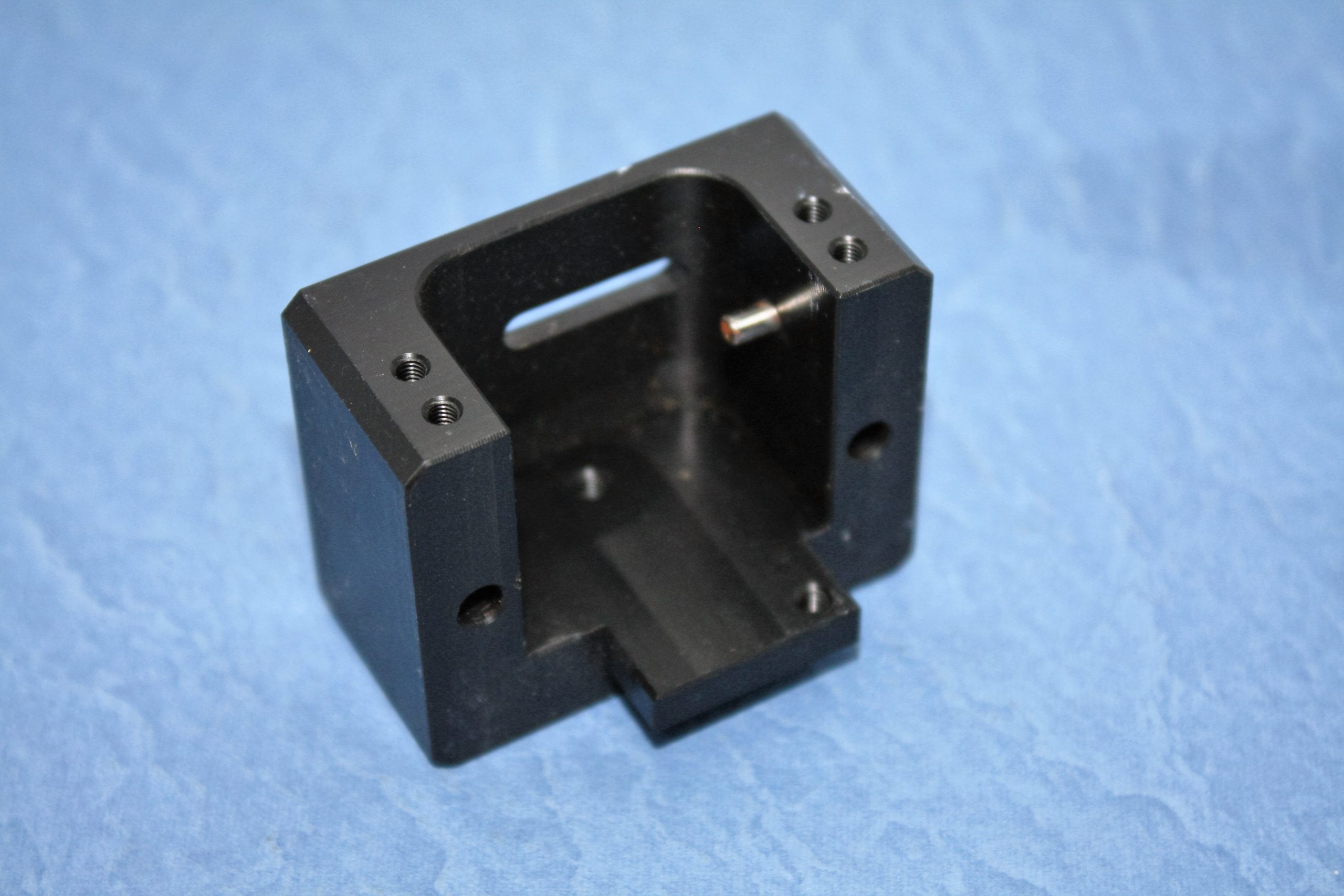

 | CH506-1 | Upper | 微動開關 Actual Valve Swith Holder 52×40×35t | |||

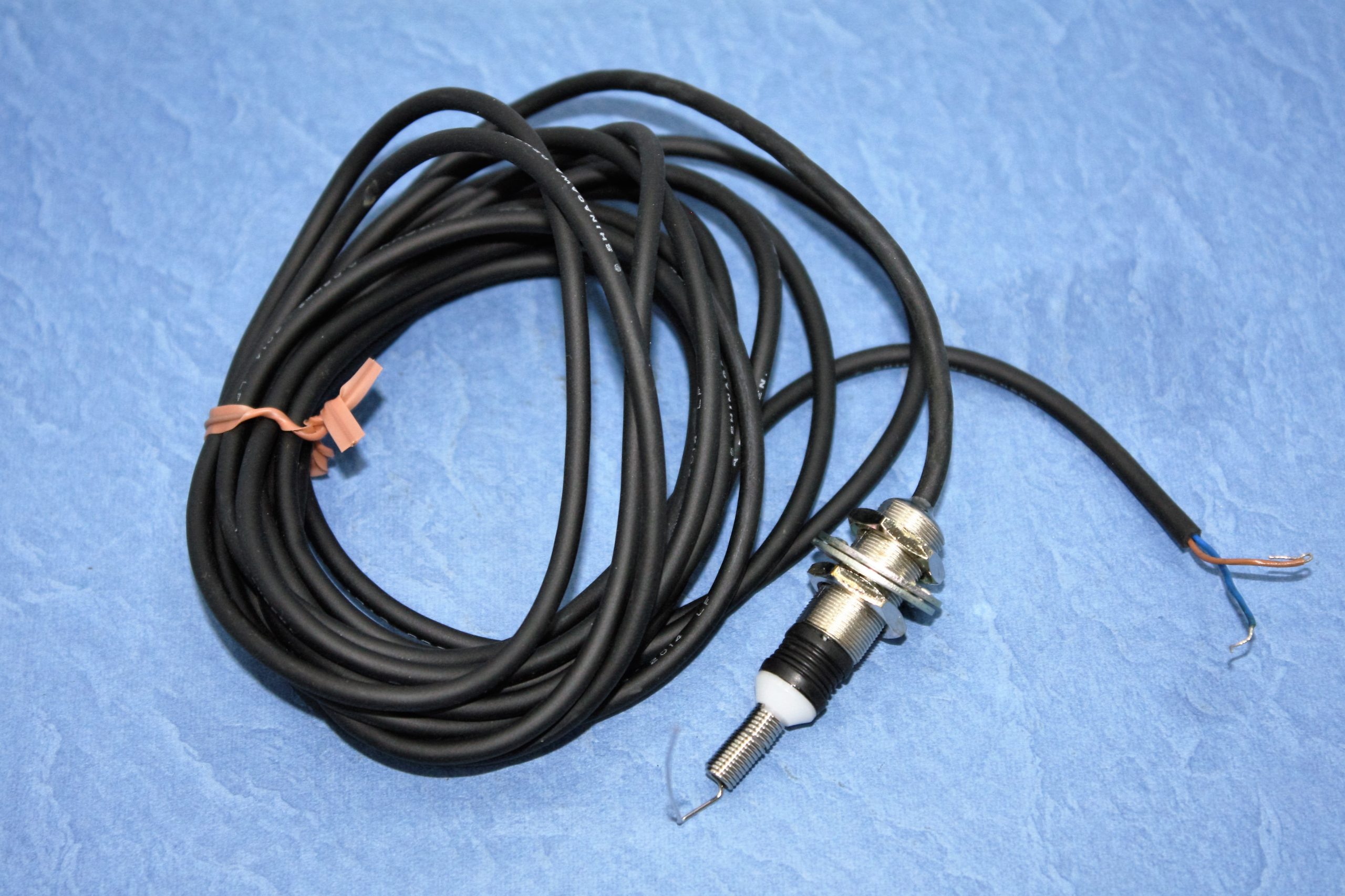

 | CH507 | Upper | 防撞感知探針(Z軸)(OMRON)MECHA.TOUCH SW(Z Axis) | |||

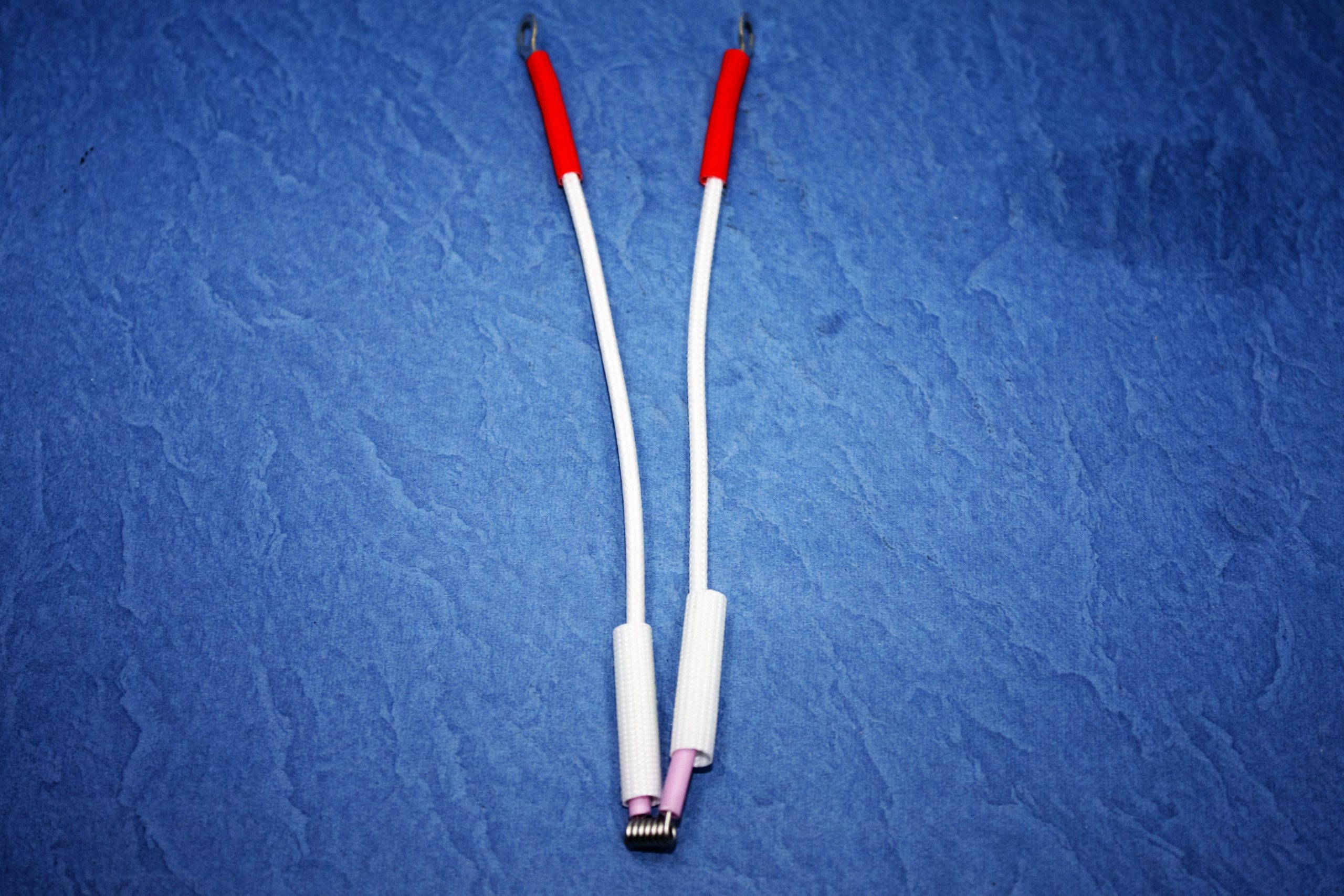

 | CH508 | Upper | 自動穿線熔線圈 Fuse Circuit For AWT | |||

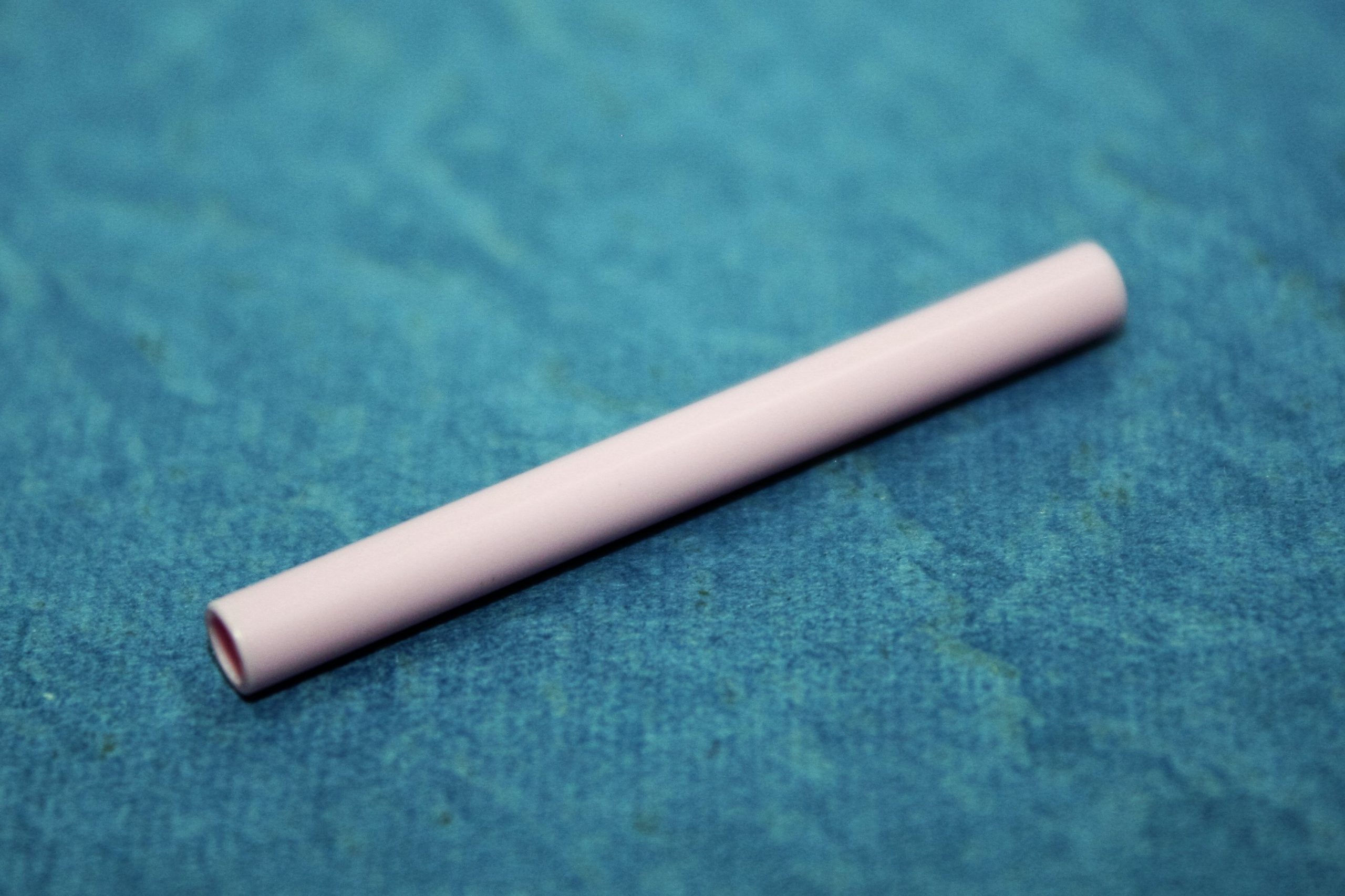

 | CH508-1 | Upper | 自動穿線陶瓷管 Ceramic Pipe 1.85*20L For CH508 3.2*21*35L For CH506 | |||

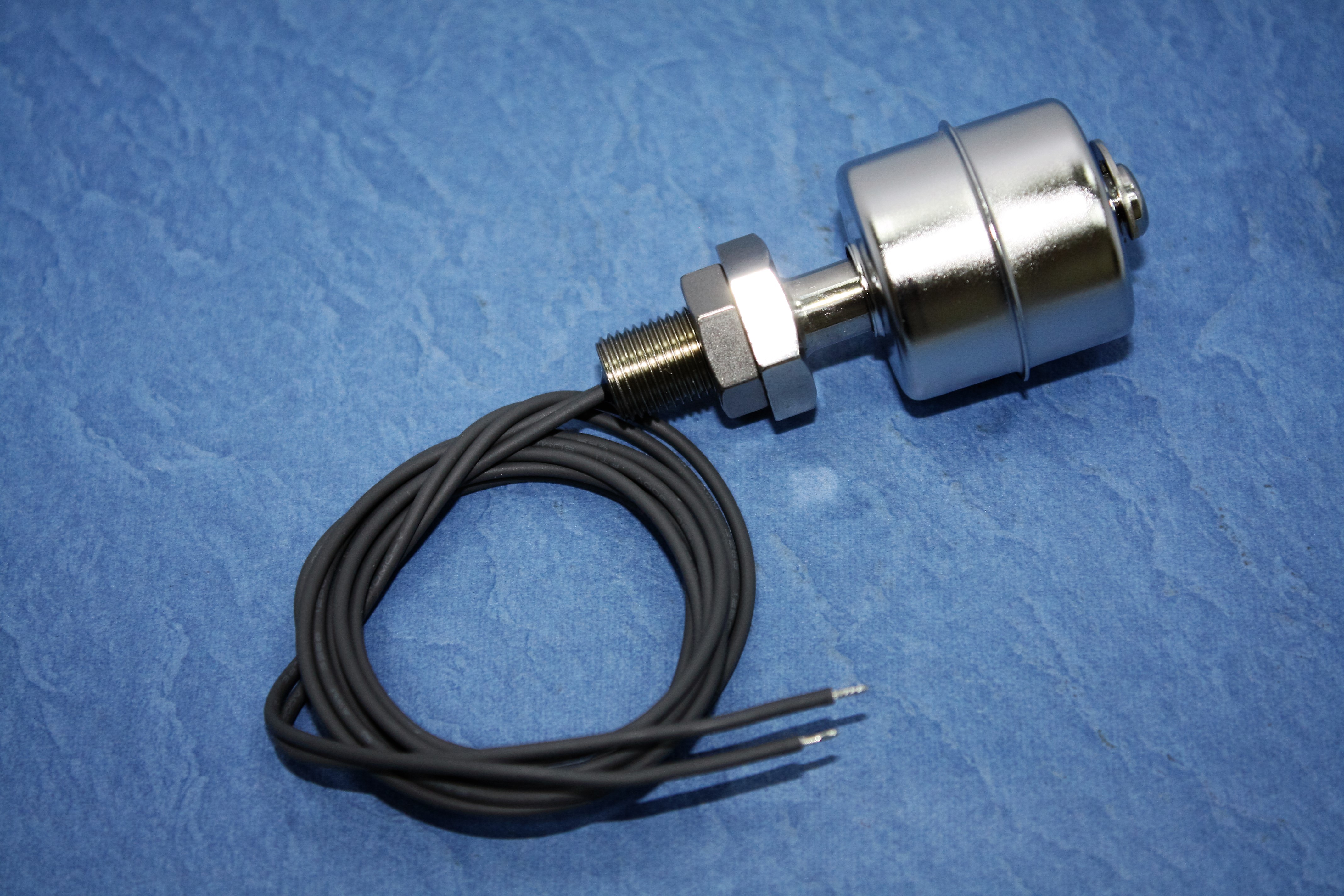

 | CH509 | Upper | 水位浮動開關 Float Switch | |||

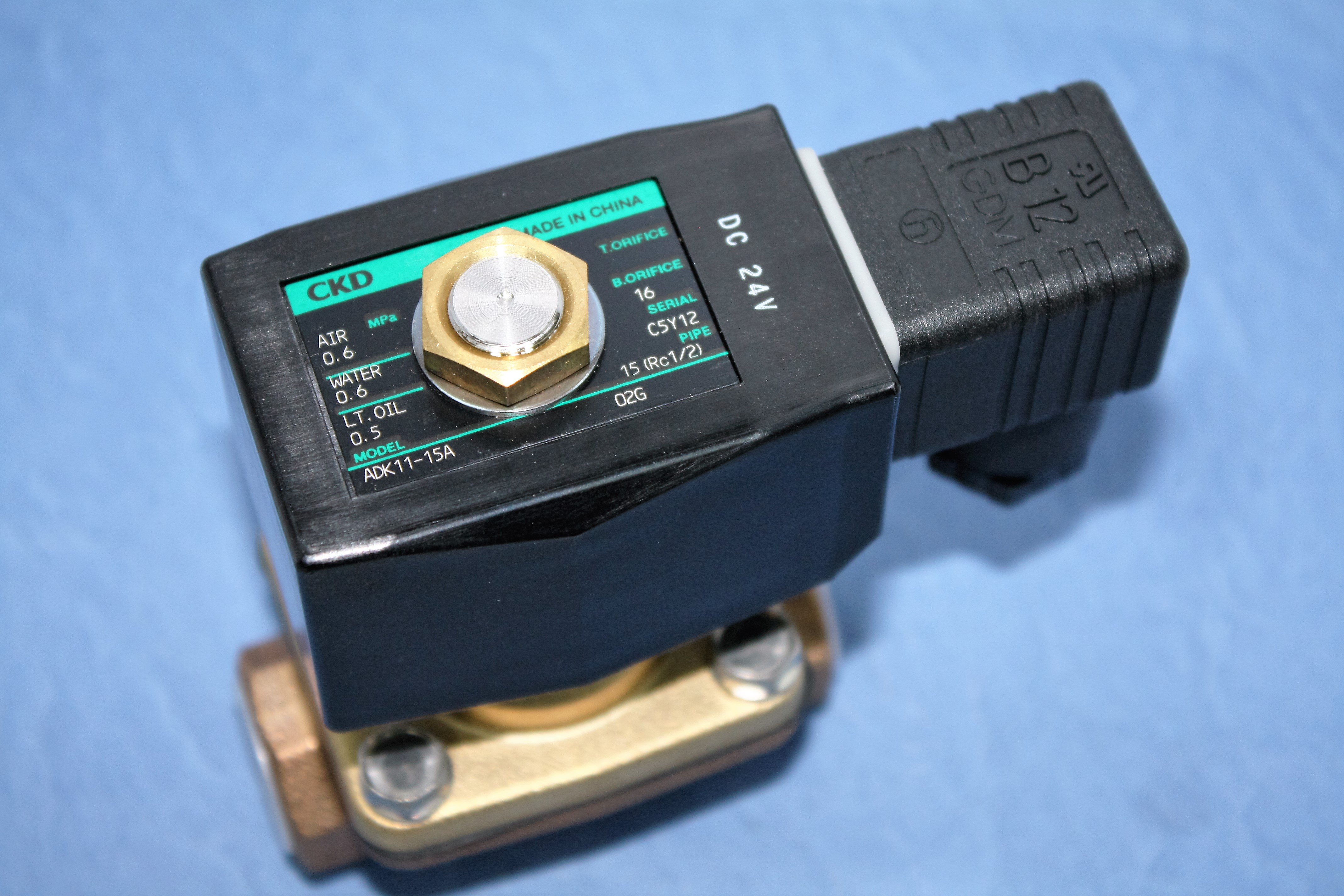

 | CH510 | 電磁閥 Solenoid control Valve | ADK11-15A-02G-DC24V ADK11-15A-02G-AC110V | |||

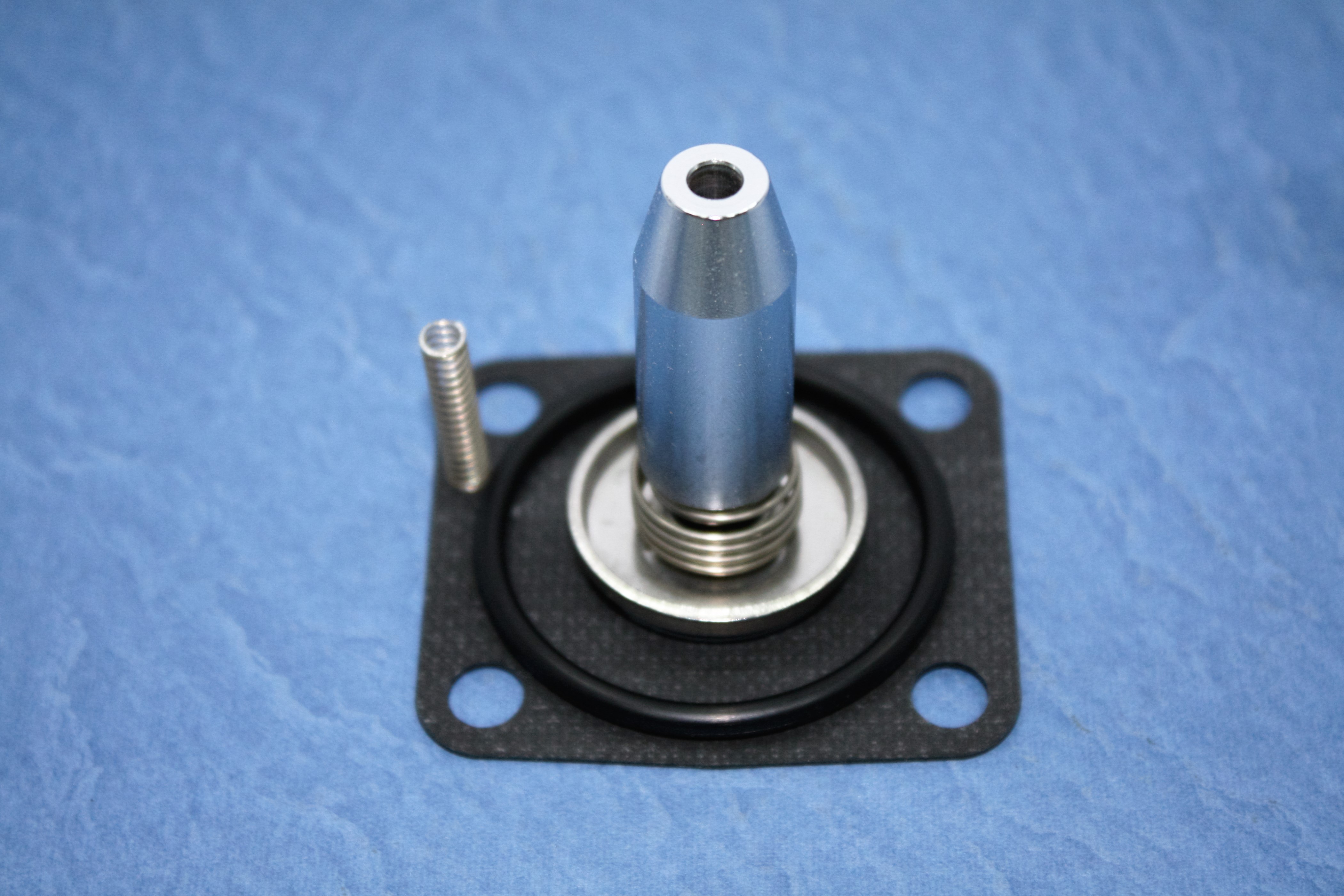

 | CH510A | 電磁閥修理包(CKD) Solenoid Valve-KIT | ADK11-15A-H-DC-PD-KIT DC24V/AV110V | |||

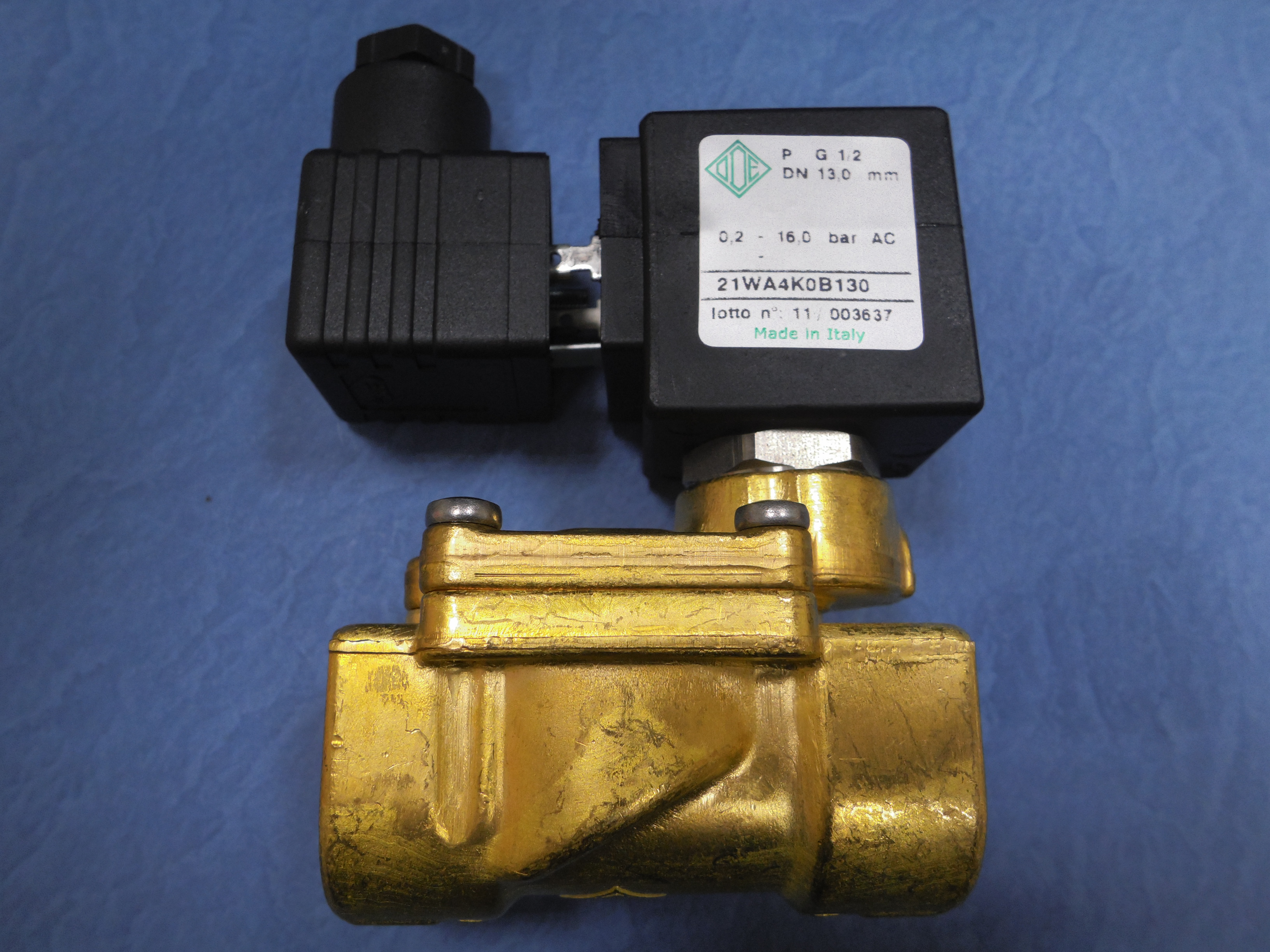

 | CH510-IT | 電磁閥 Solenoid Valve ITALY | 21HT4K0Y160-S DC24V AC110V | |||
 | CH511 | 散熱風扇 Cool Fan AC110V AC220V | 60*60*10mm 90*90*30mm 120*120*40mm | |||

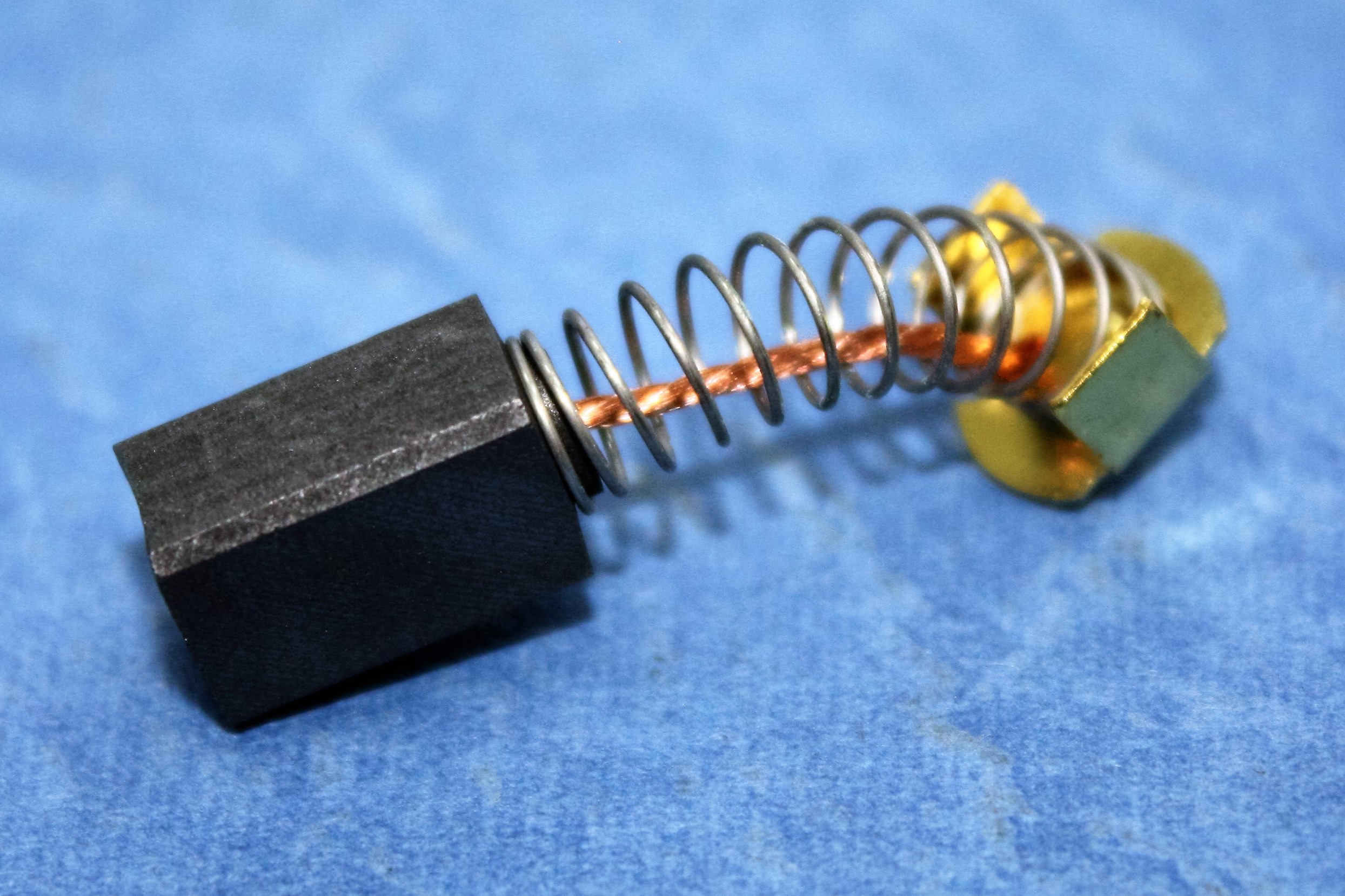

 | CH512 | 馬達碳刷 Motor Brush For CH512-10K,CH512-18K | ||||

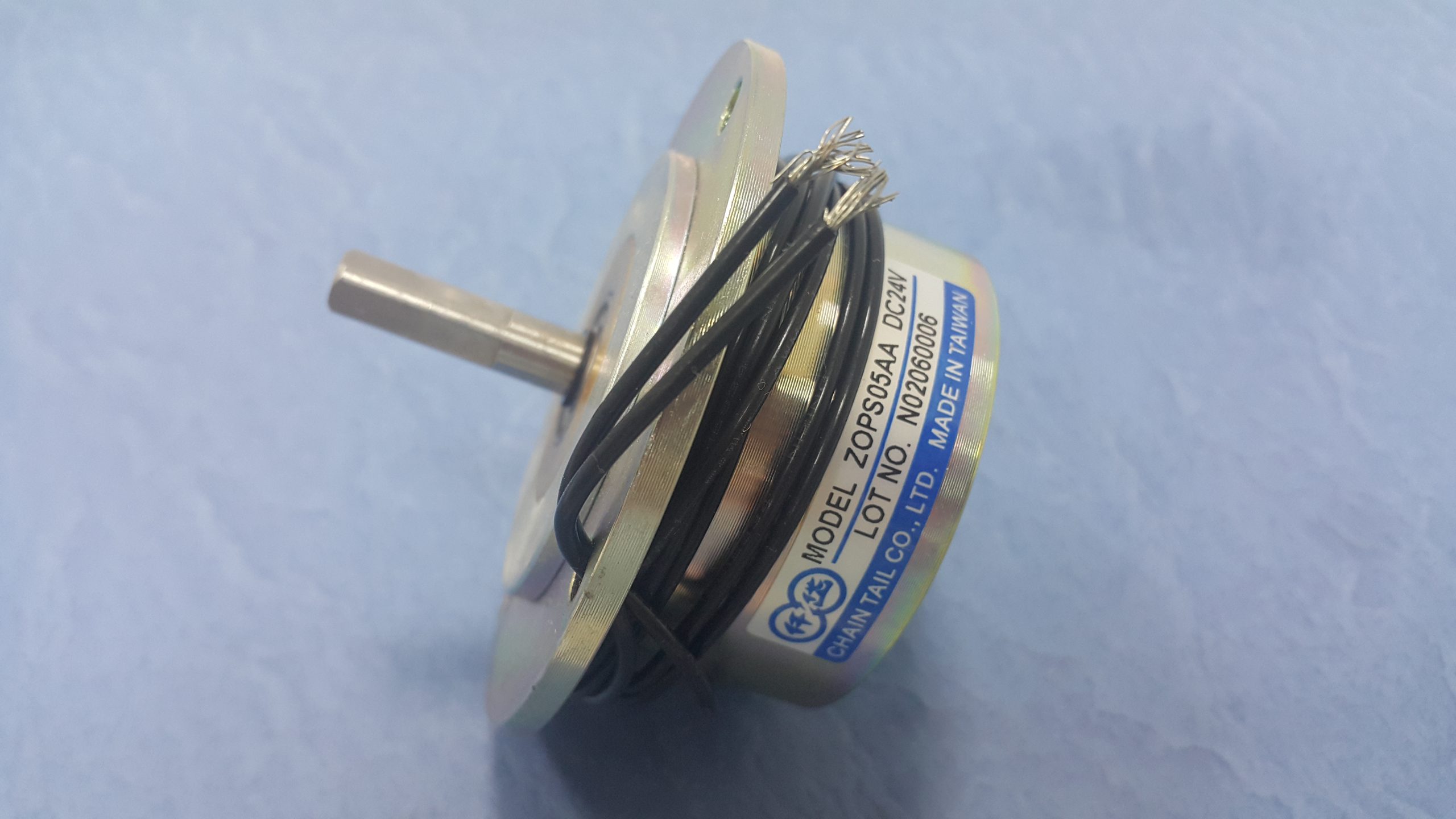

 | CH513 | 電磁式煞車器 Micro Magnetic Particle Brake | POB:5NP 0.26A DC24 | |||
| CH514 | 電磁式煞車器(張力輪用) Micro Magnetic Particle Brake For CH440 | POB:20NP 0.38A DC24 | |||

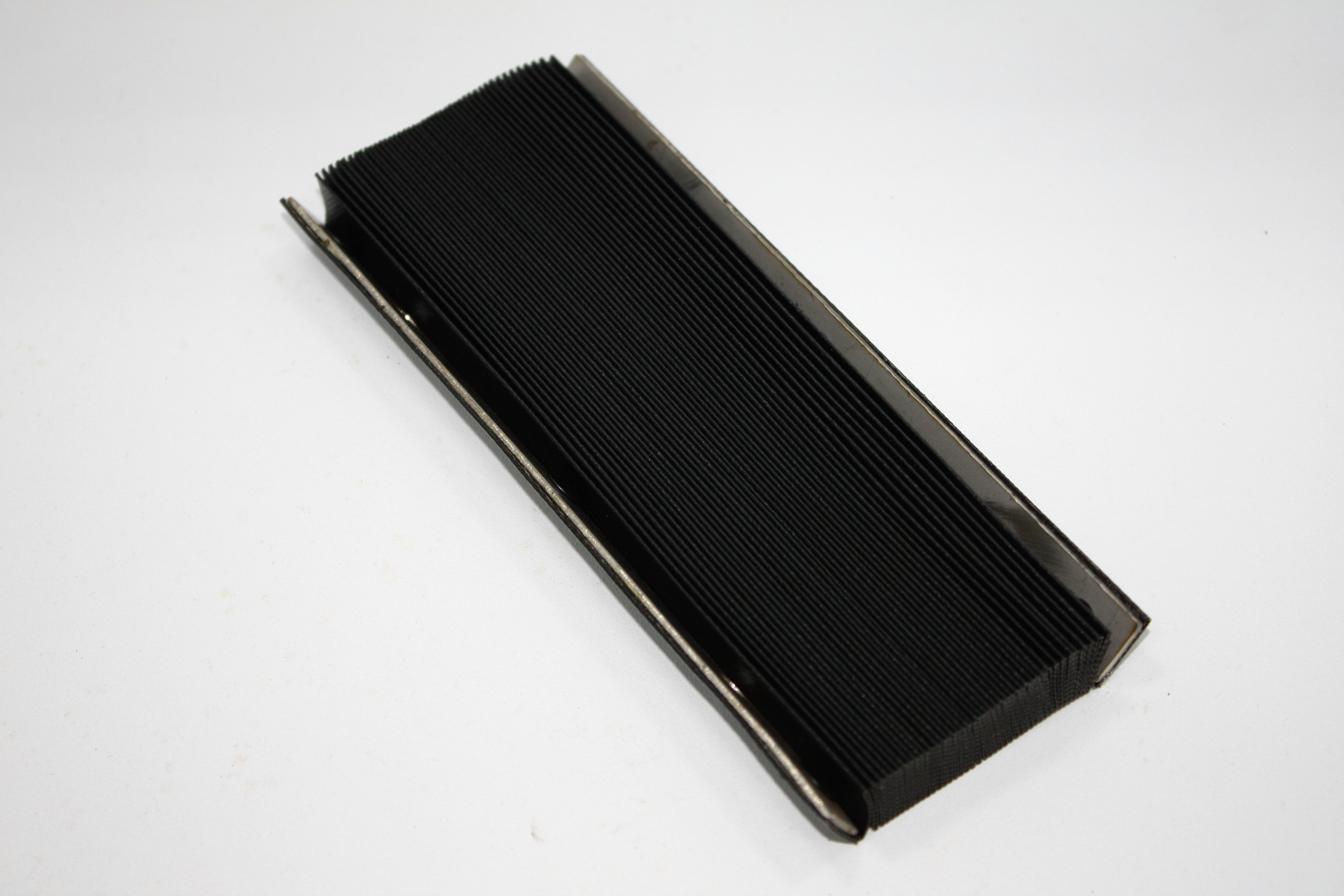

 | CH01 | Lower | 工作台檔水簾 Workbench Switch Chip guard | 530F:165×18×45P 640F:165×18×55P CW850:180×18×53P | ||

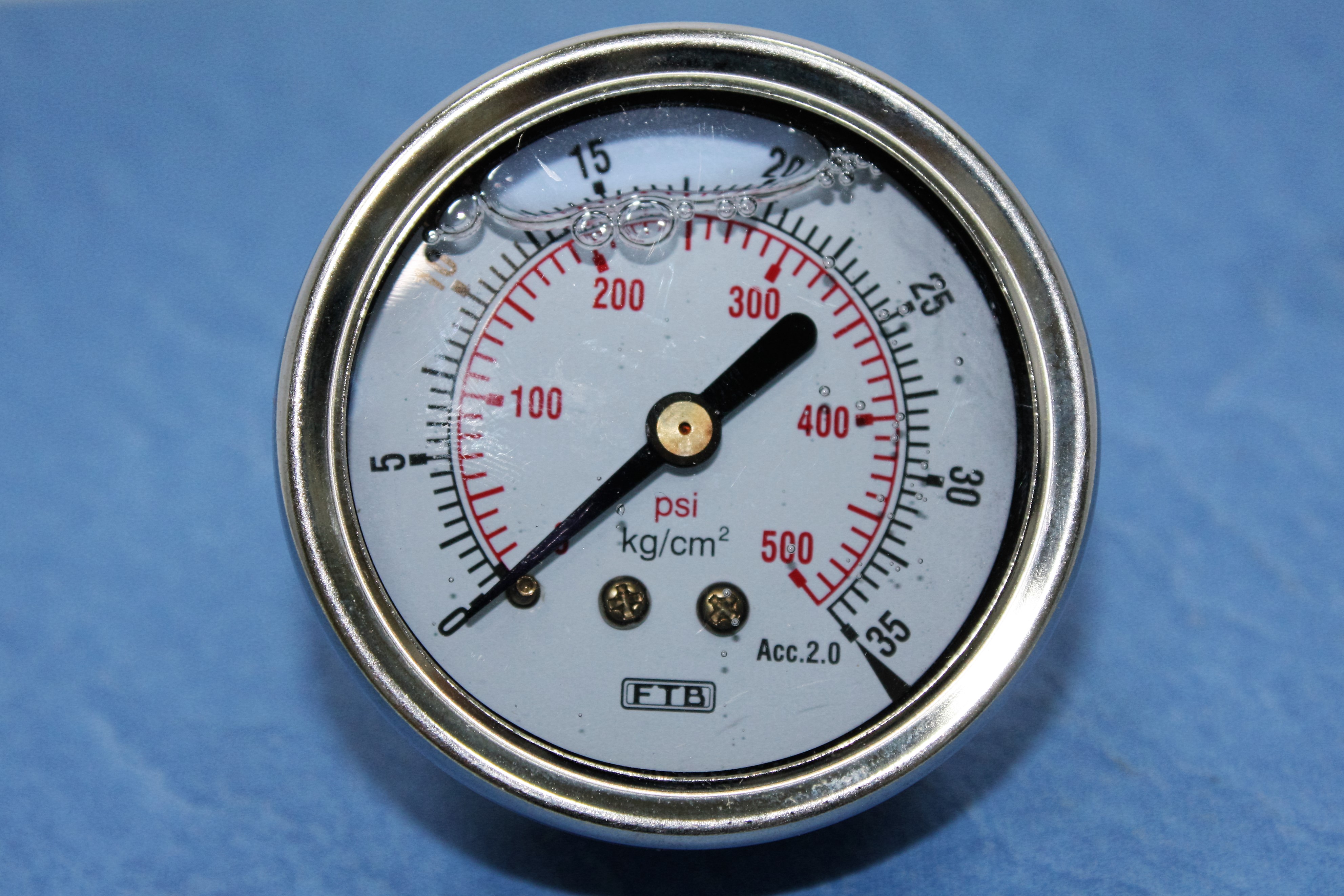

 | CH02 | 壓力表 Filter 顯示過濾器壓力用 Pressure Gauge | ||||

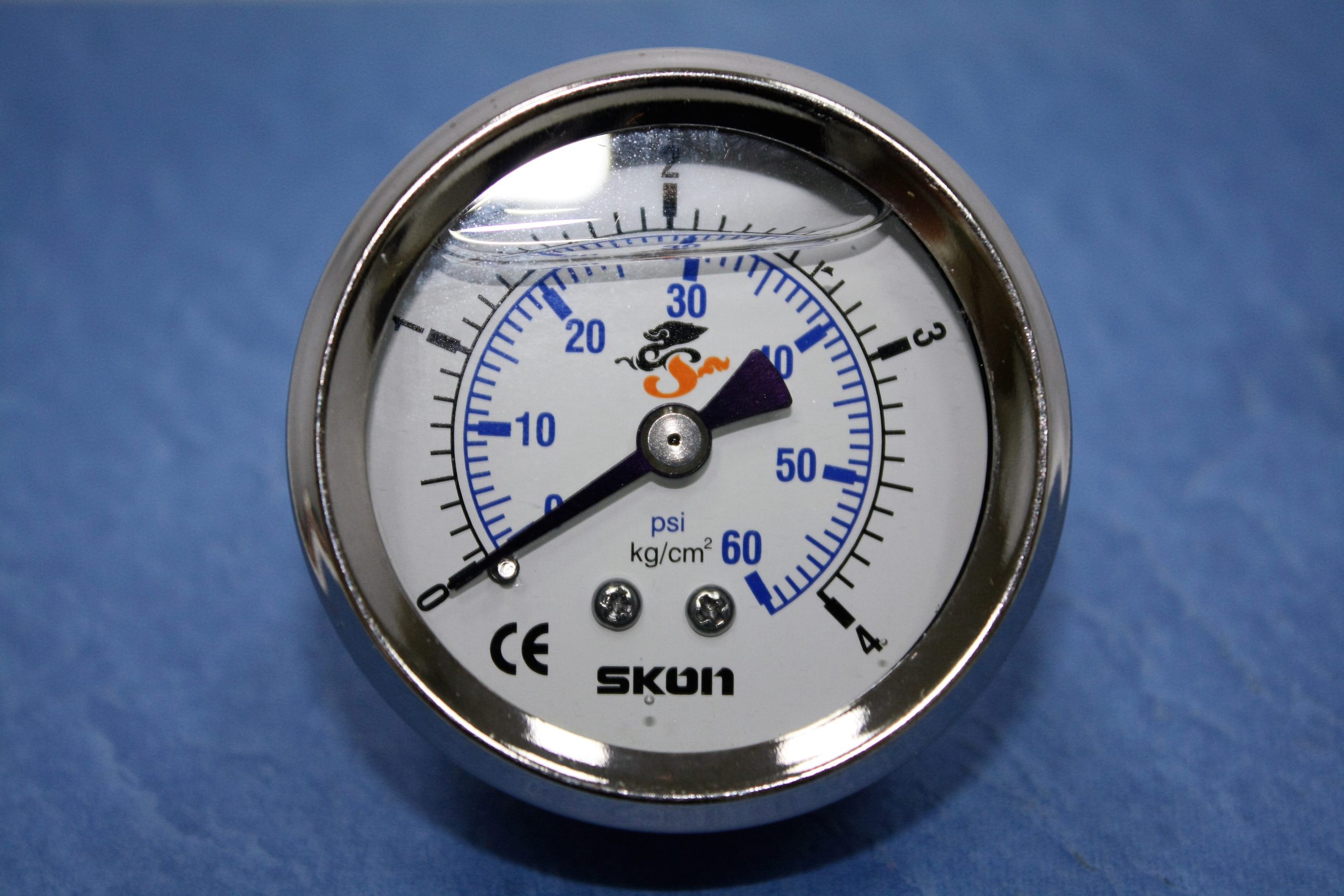

 | CH03 | Upper | 壓力表 顯示上下機頭壓力用 Pressure Gauge | 舊型錶徑:50mm 新型錶徑:60mm | ||
| CH04 | 壓力表 PUMP 顯示高壓幫浦壓力用 Pressure Gauge | ||||

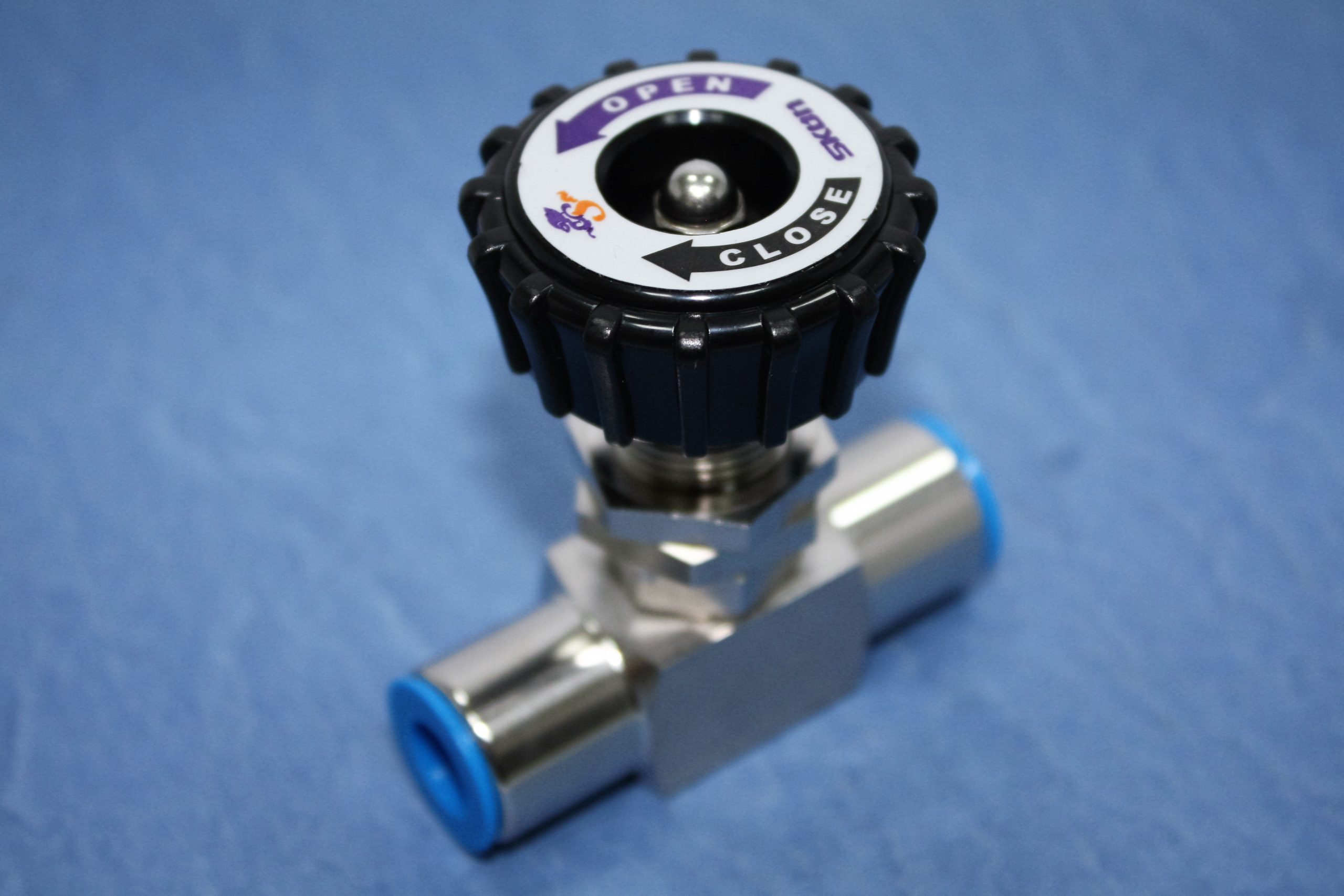

 | CH05 | Upper | 上下機頭流量針閥 Needle Beside SW Flow Meter | |||

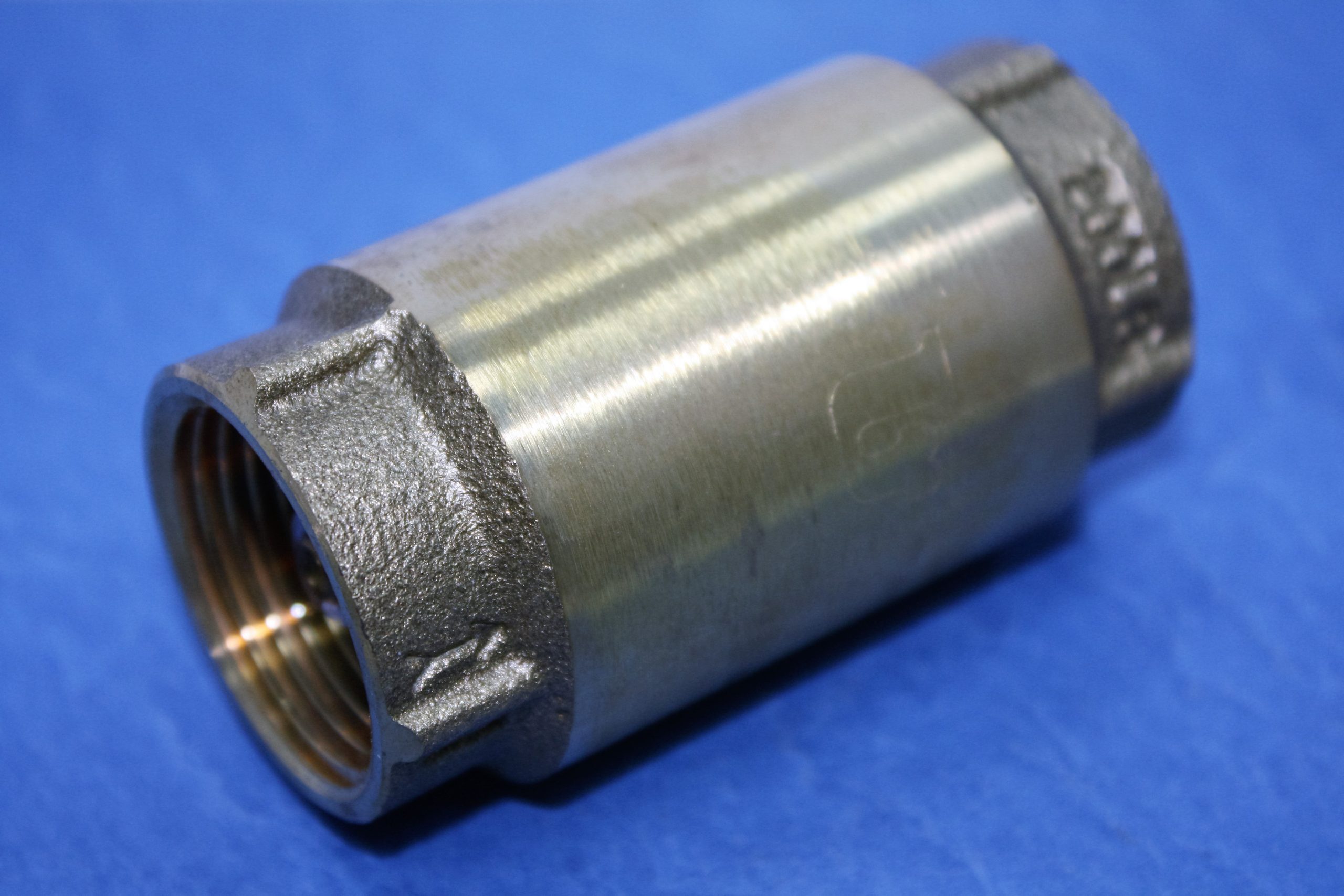

 | CH06 | 水管止逆閥 Check Valve 1 1/2",2",1/2" | ||||

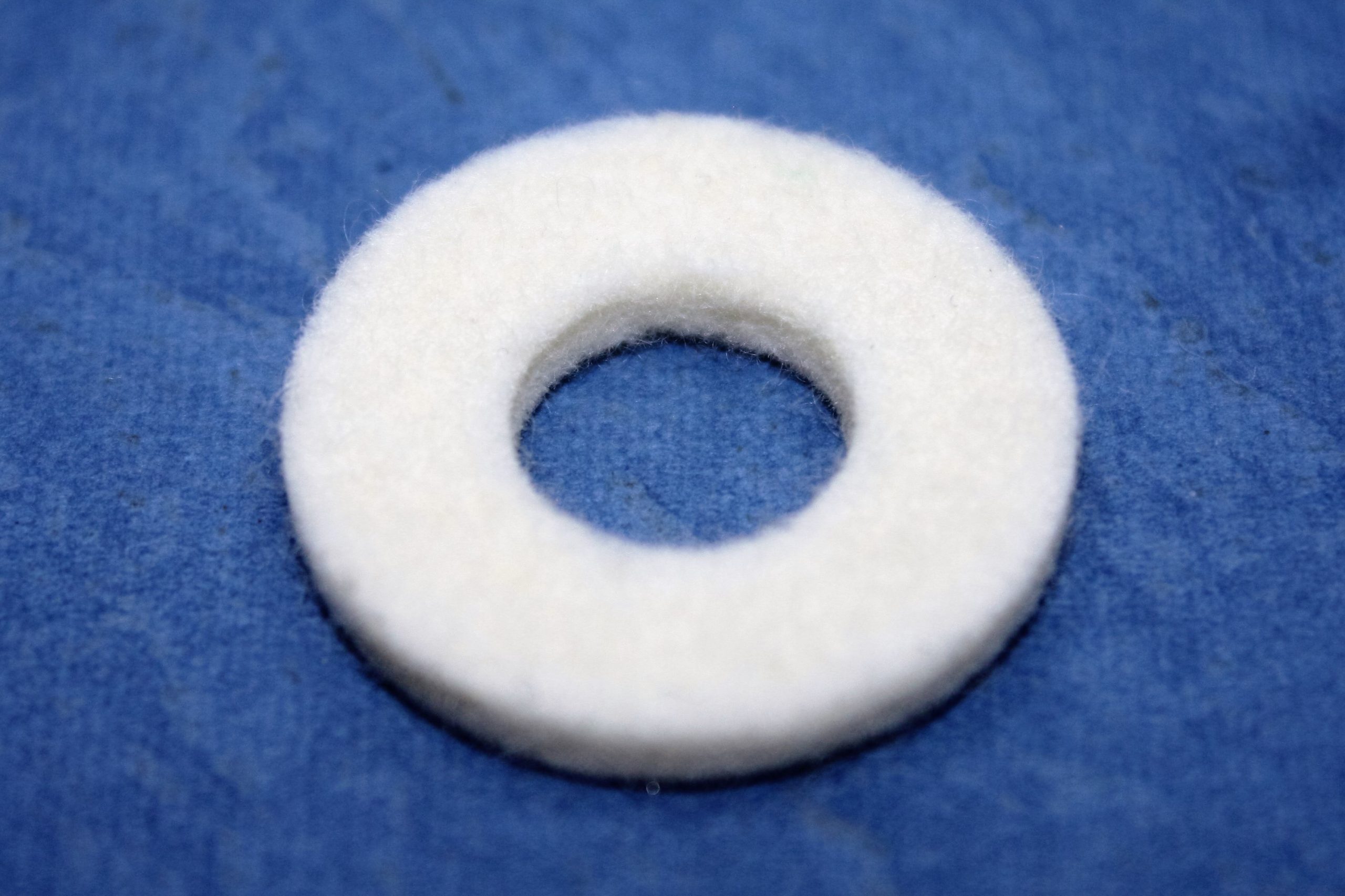

 | CH09 | Upper | 羊毛氈 Wool 25 × 11 × 4t | |||

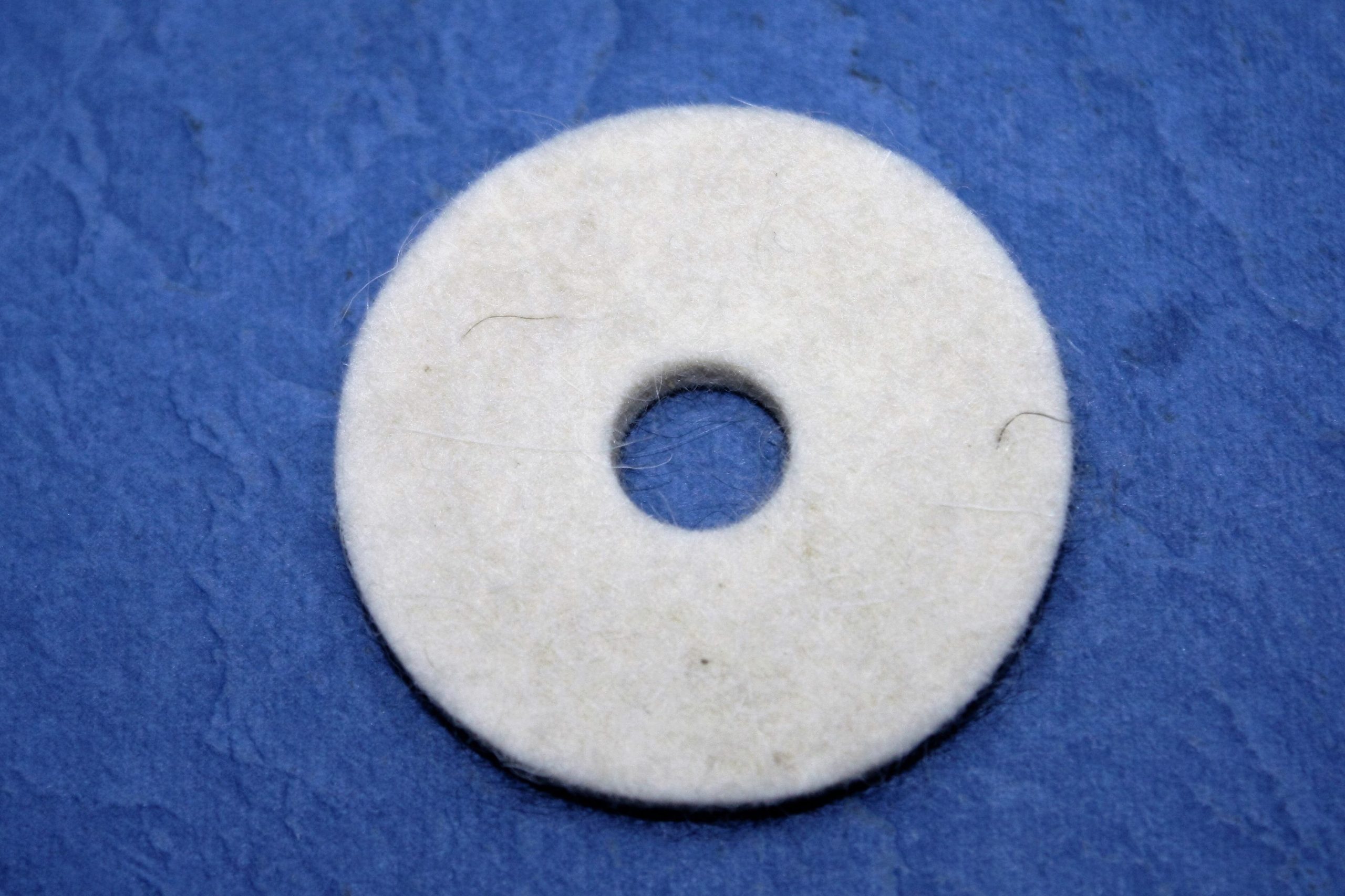

 | CH10 | Upper | 羊毛氈 Wool 40 × 10 × 2t | |||

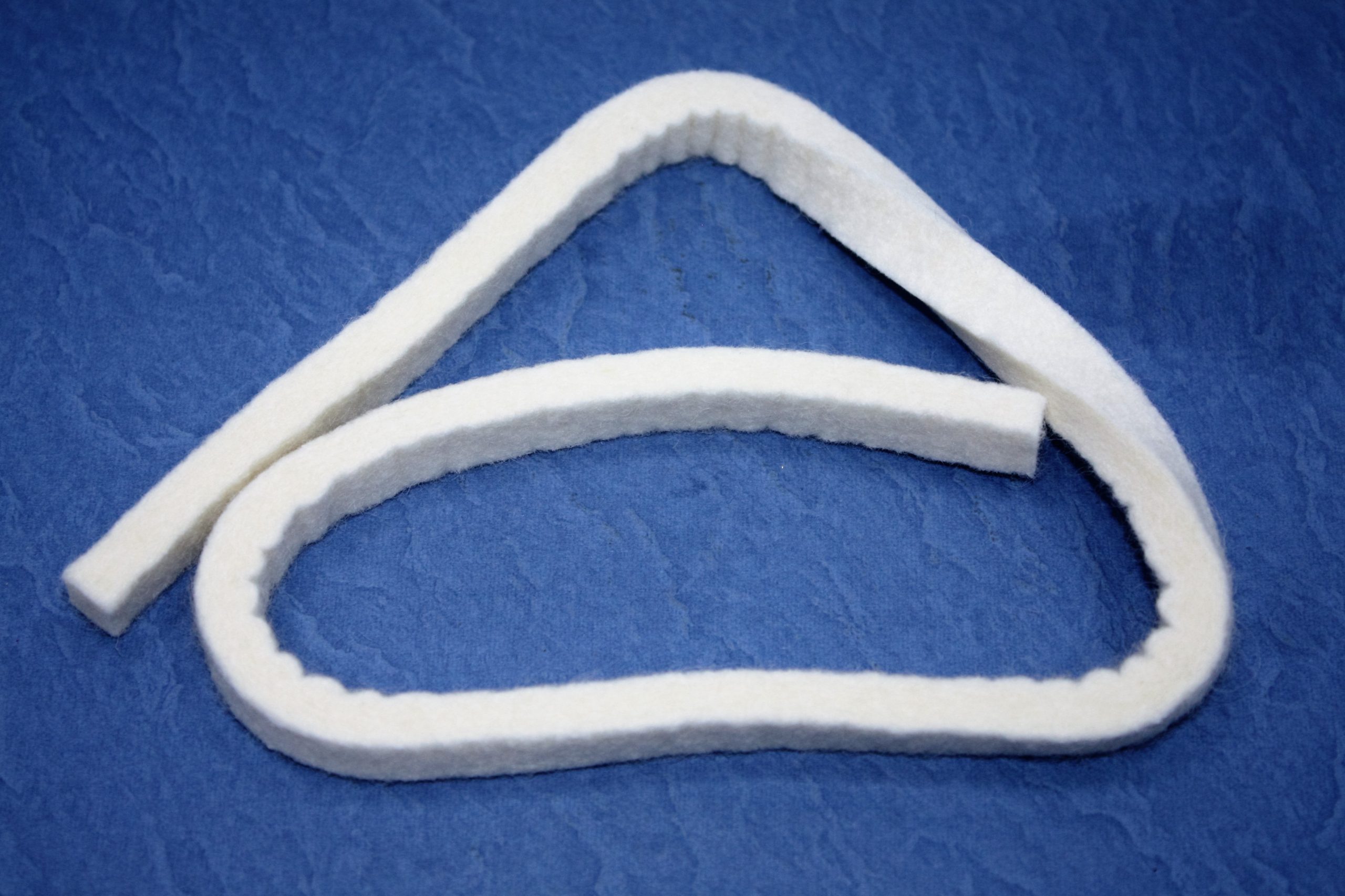

 | CH11 | Upper | 羊毛氈 Wool 10 × 8t | |||

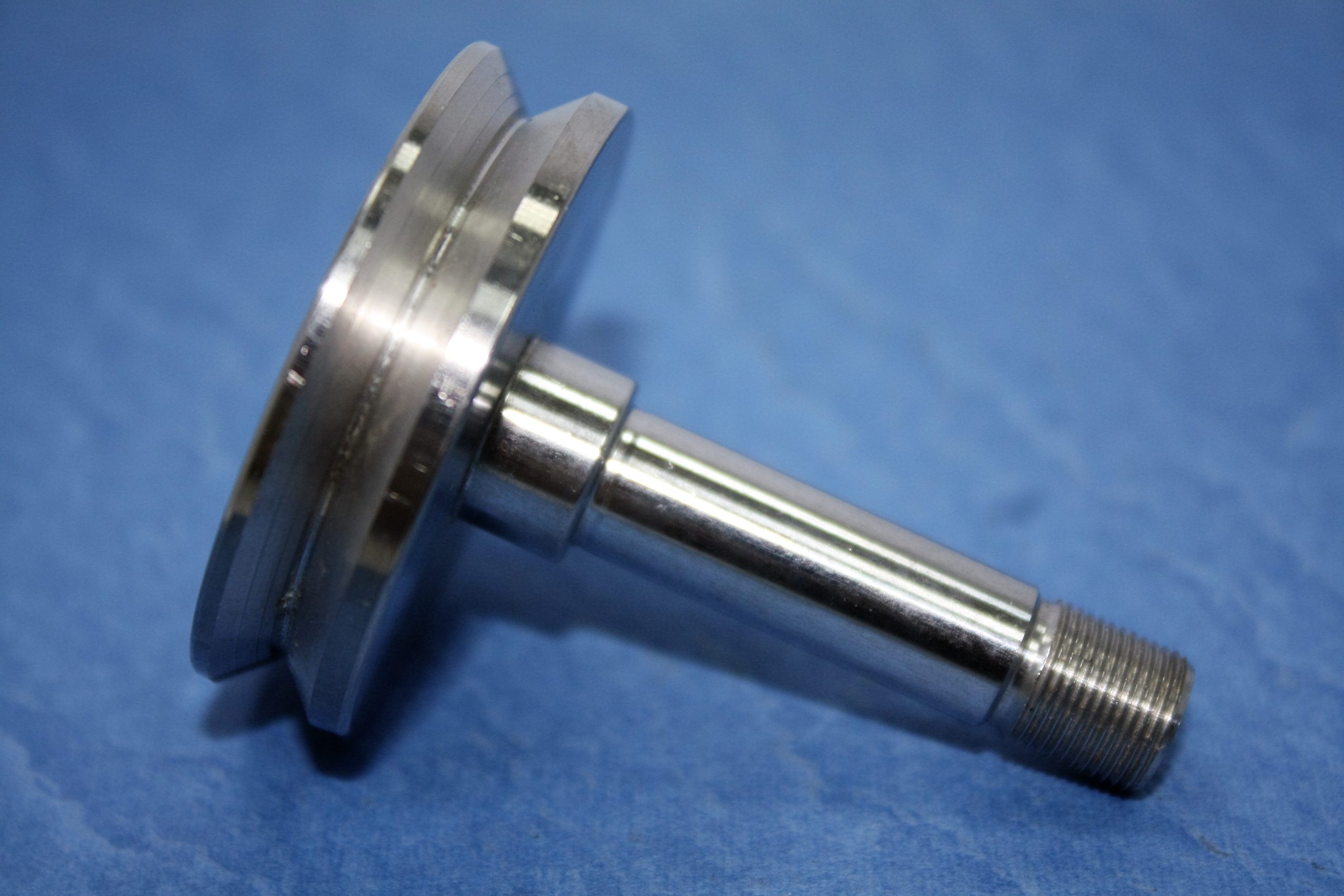

 | CH401 | Lower | 下機頭不銹鋼收線輪 Lower Roller(SUS) | 早期:50mmL 後期:60mmL 最新:56mmL | ||

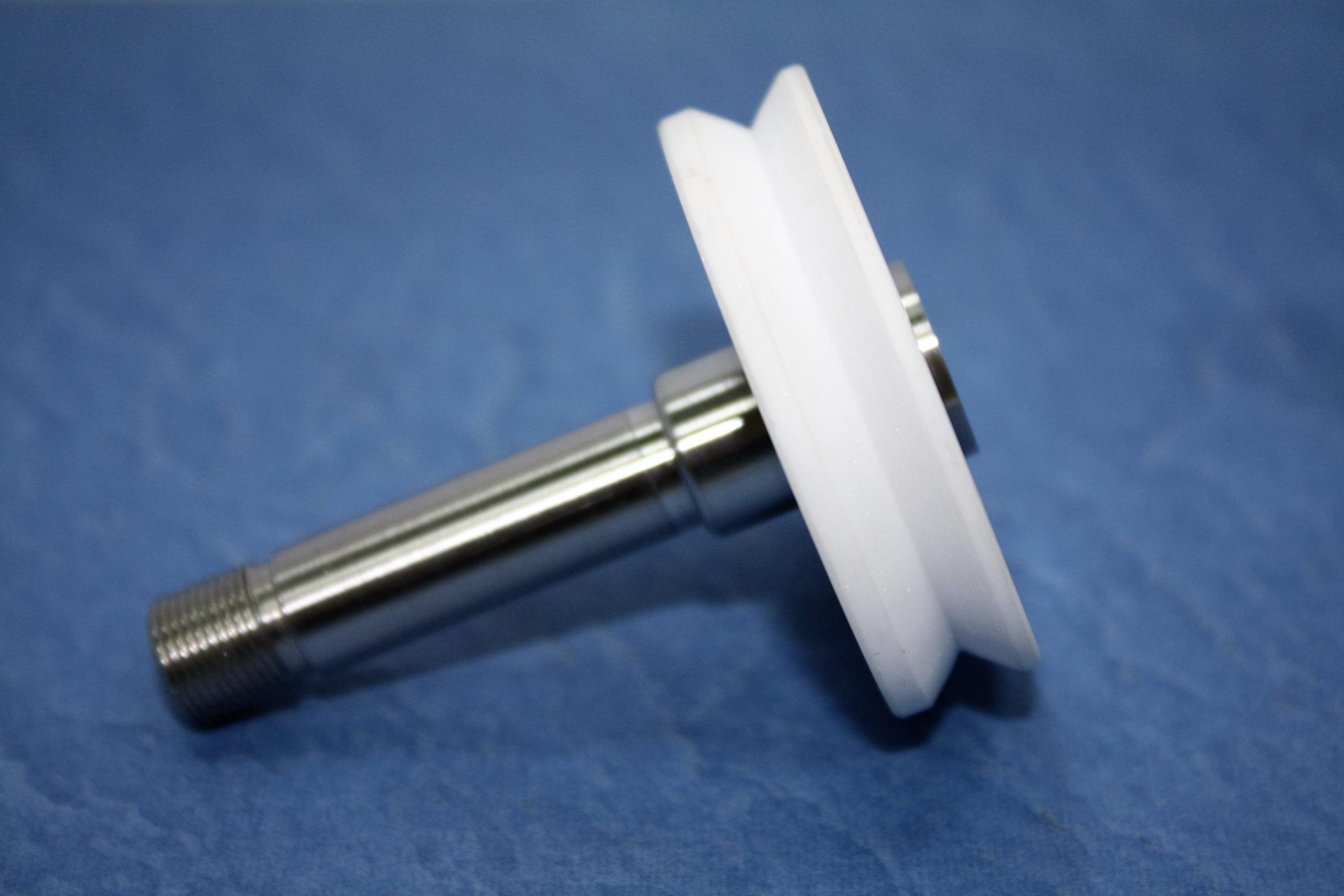

 | CH401C | Lower | 下機頭陶瓷收線輪 Lower Roller(Ceramic) | L:50mmL L:60mmL L:56mmL | ||

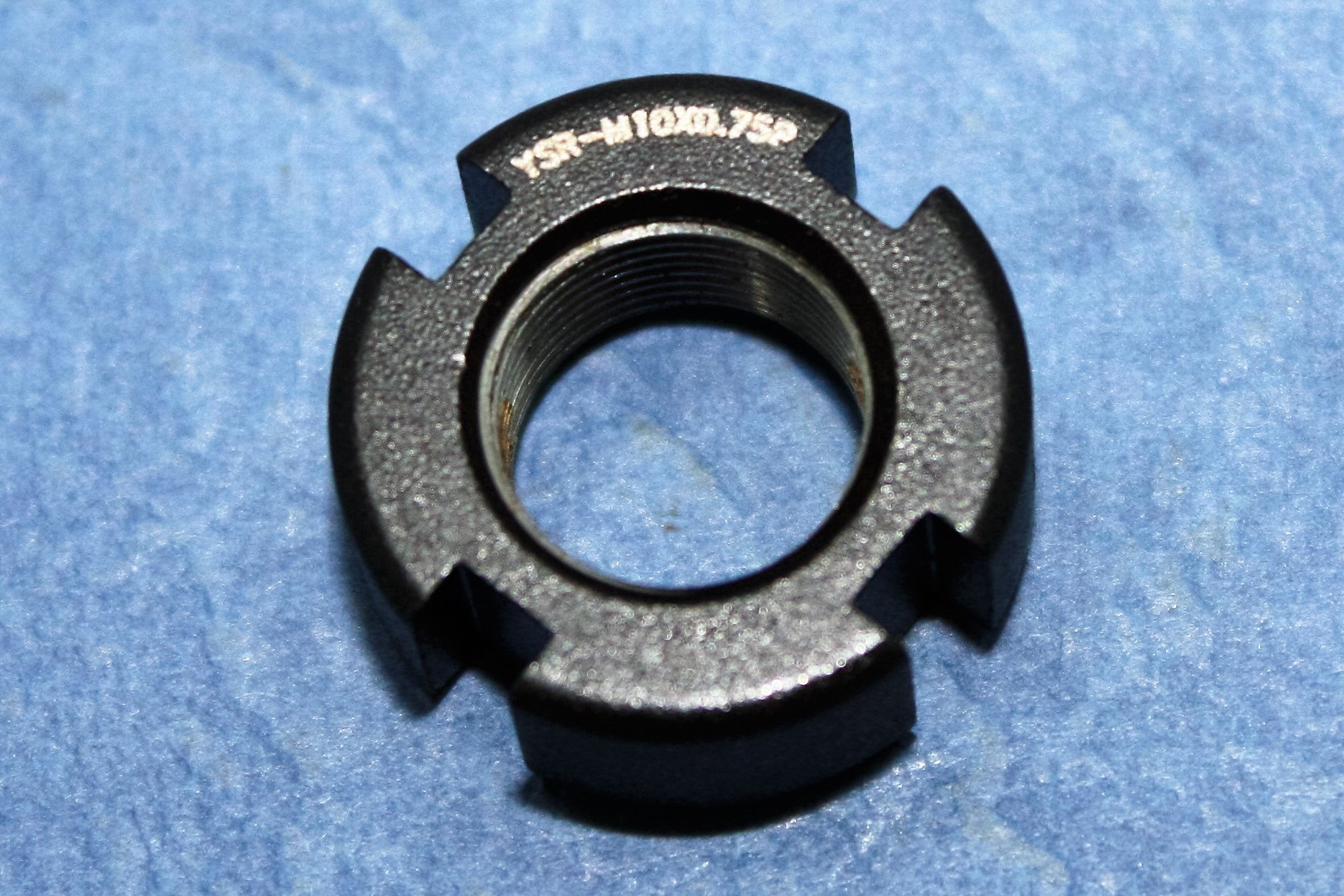

 | CH401-1 | Lower | 精密螺帽 M8*0.75P For CH462 M10*0.75P For CH401 | |||

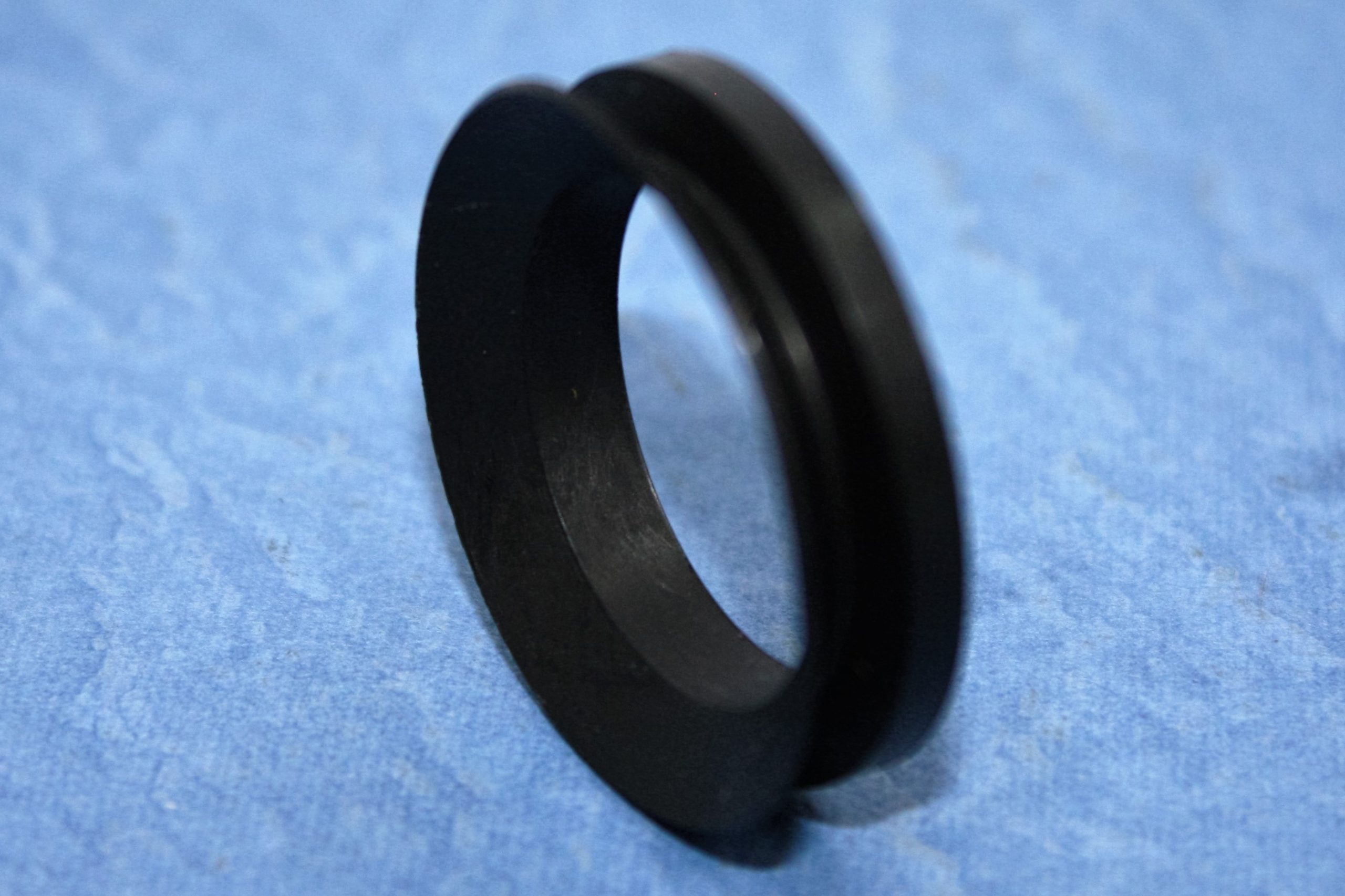

 | CH401-2 | Lower | V型環 V-RING VA-025 For CH862 V-RING VA-014 For CH401 | |||

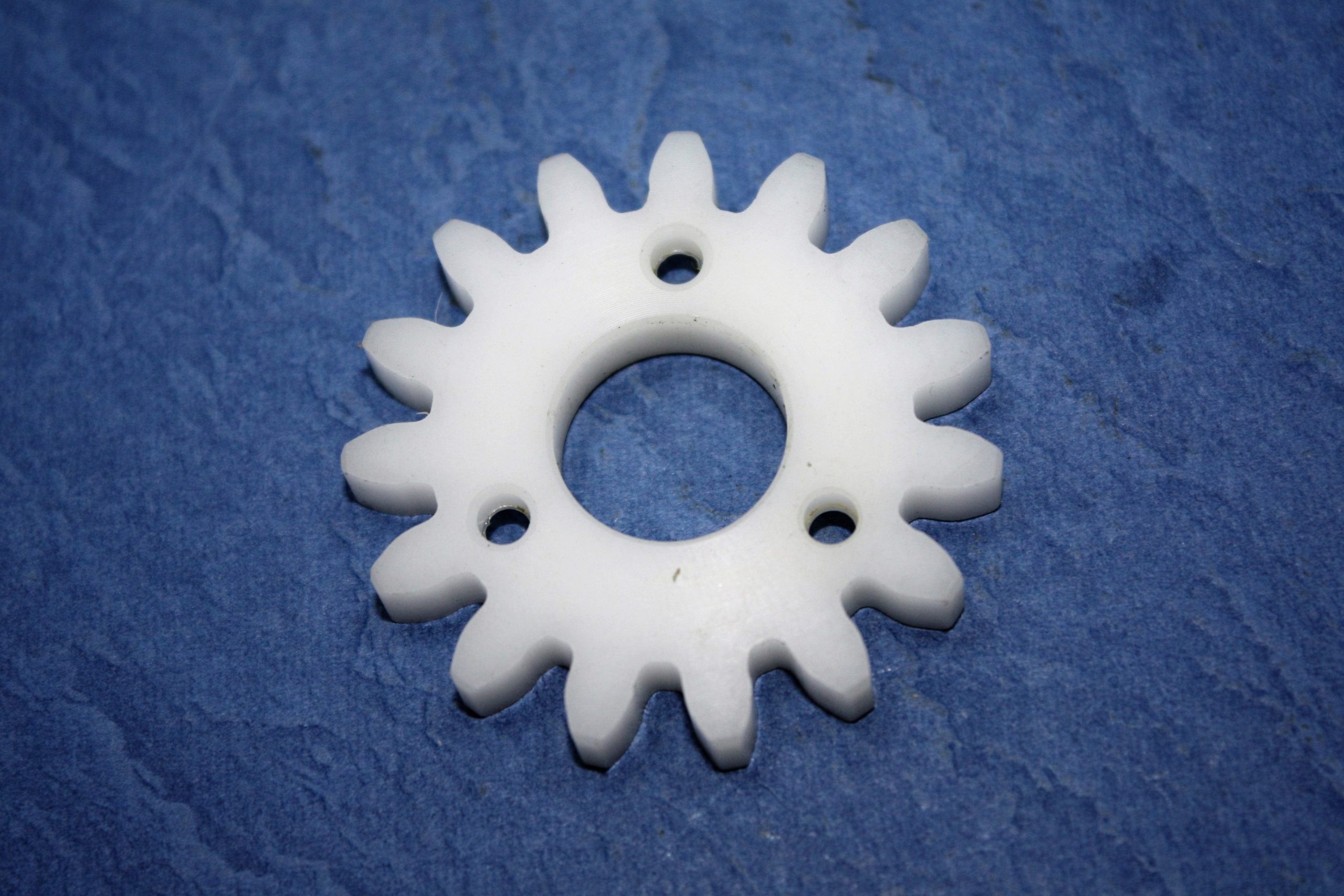

 | CH401-3 | Lower | 下引線輪齒輪 Gear Plate For CH401 | |||

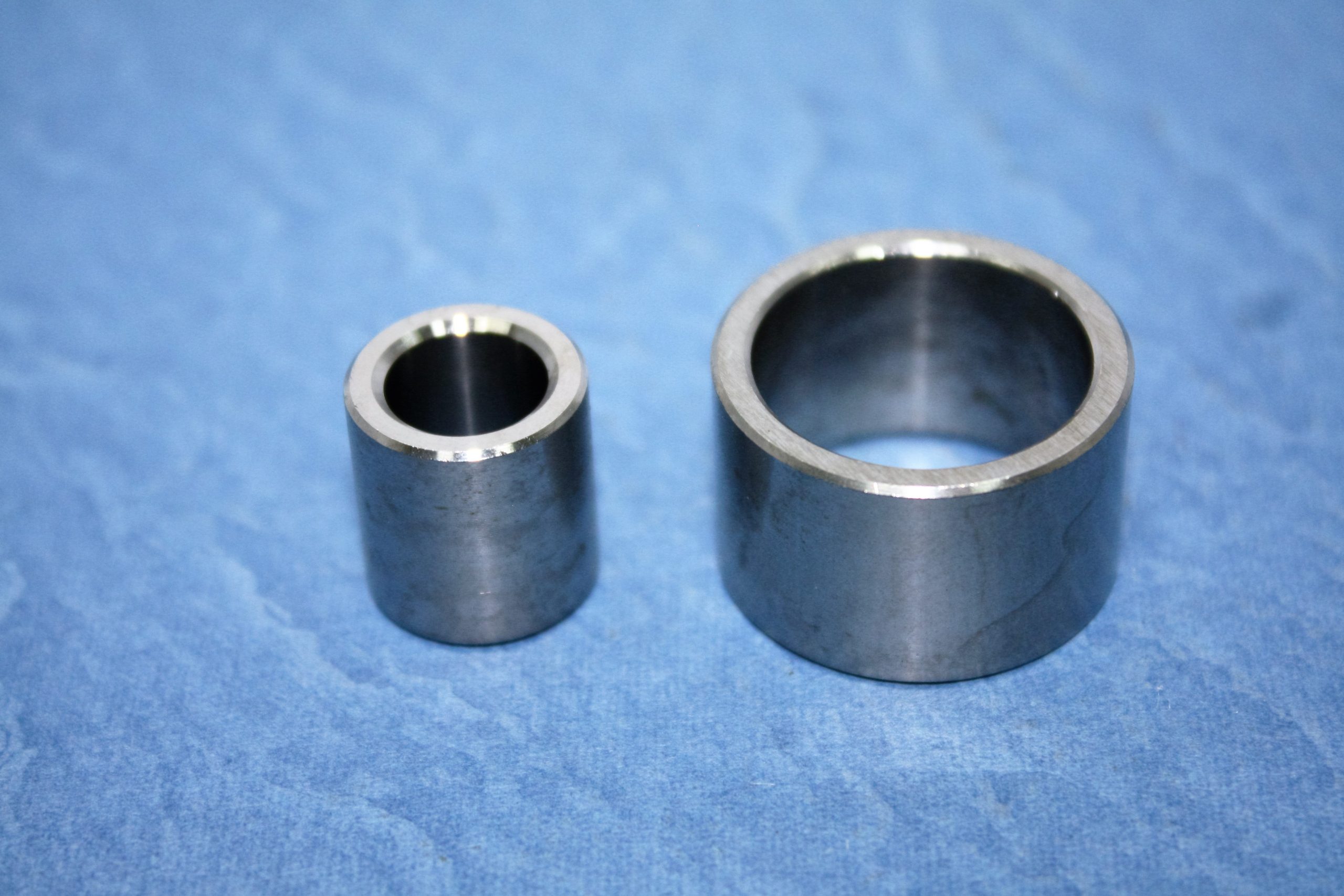

 | CH401-4 | Lower | 不銹鋼間隔環 Space Ring For Lower Roller (CH401-60mmL) | |||

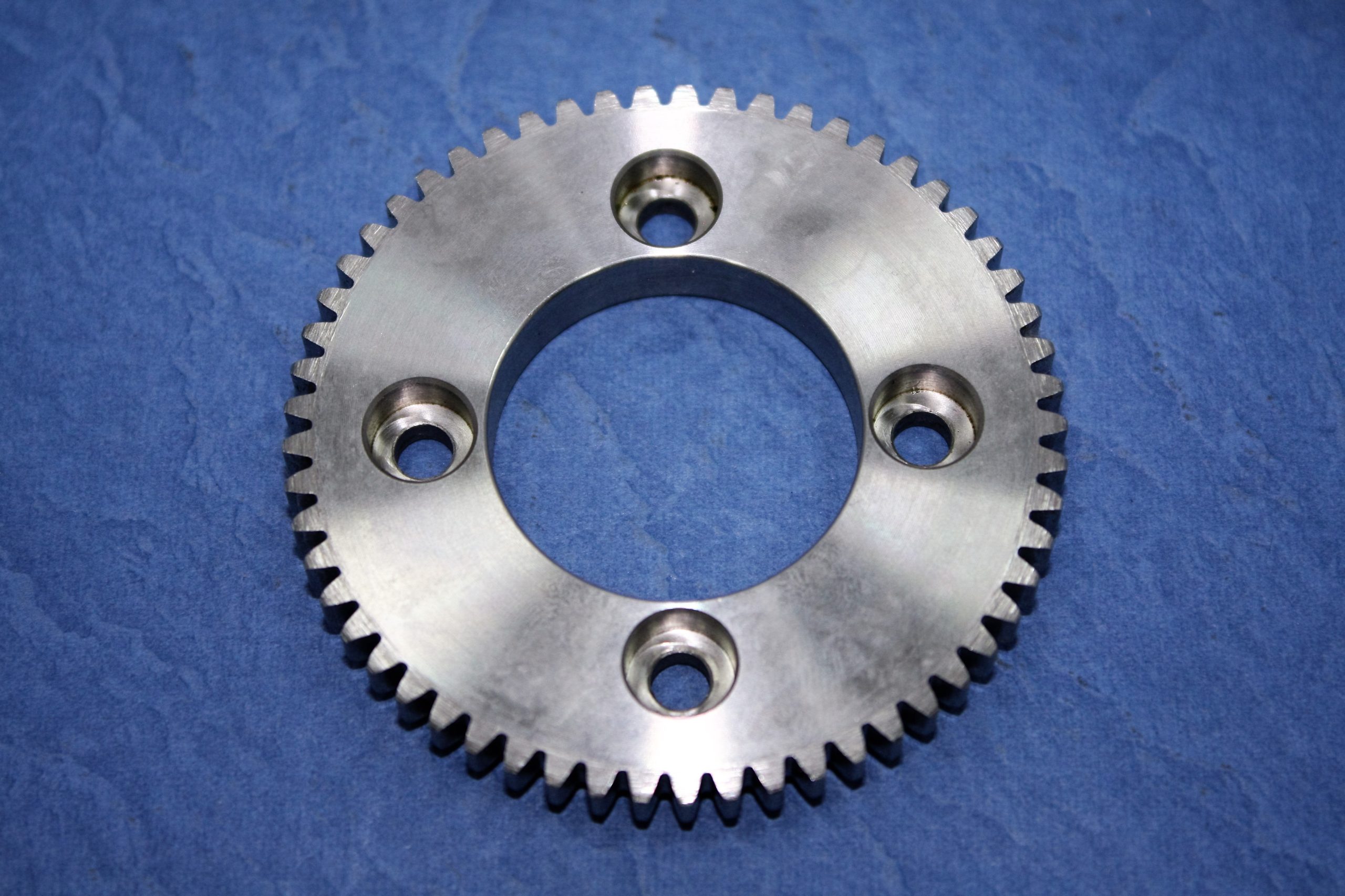

 | CH463 | Feed Section | 出線輪用齒輪 Gear Plate(Rough) For M405/M406 | |||

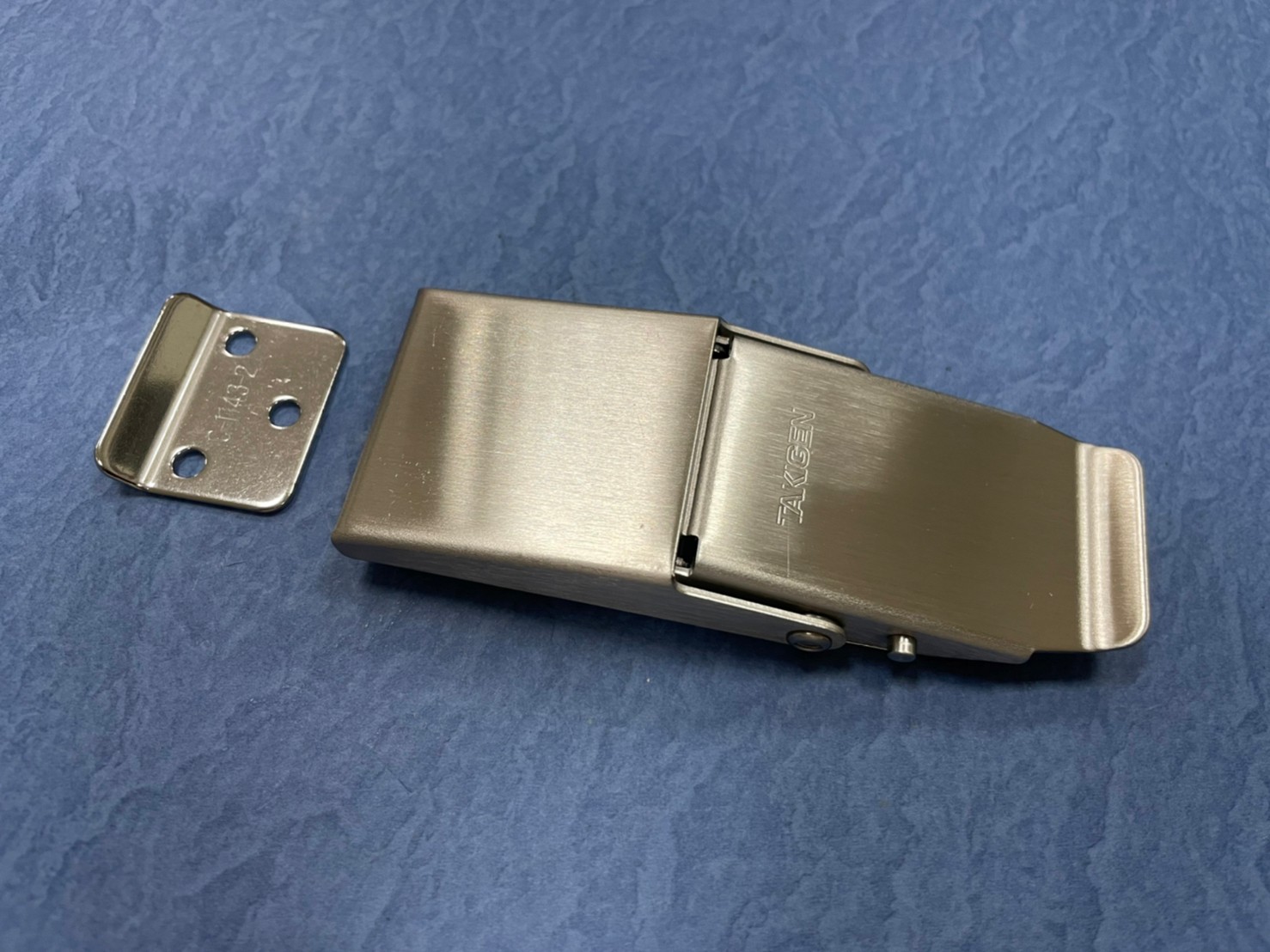

 | TA02 | 水箱扣環(大)(小) | ||||
 | 慶鴻控制面板1 | |||||
 | 慶鴻控制面板2 | |||||
 | 慶鴻控制面板3 | |||||
 | 慶鴻控制面板4 | |||||
 | 慶鴻控制面板5 | |||||
 | 慶鴻控制面板6 | |||||
 | CH003A | 微型氣壓缸 | 自動穿線AWT | |||
 | AWT831-2 | 自動穿線上水蓋板 Nozzle Holder | ||||
 | 慶鴻陶瓷環 5.5*8L |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|
 | M405 | Feed Section | 陶瓷出線輪副軸 Pinch Roller(Ceramic) 57Ø×19Ø×32t | ||
 | M406 | Feed Section | 陶瓷出線輪主軸 Pinch Roller(Ceramic) 57Ø×10Ø×32t |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|

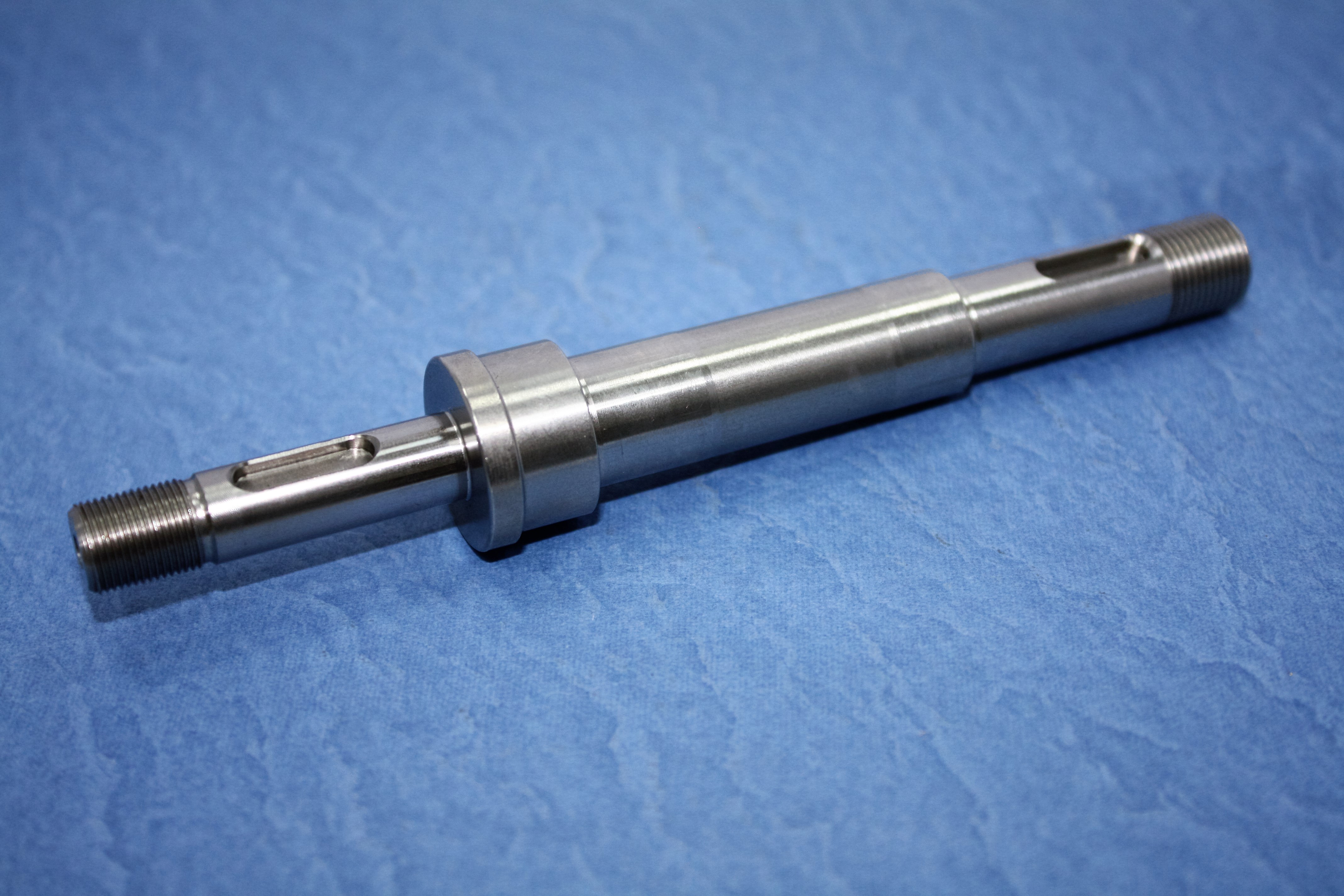

 | CH461 | Feed Section | 主出線輪軸心 Shaft For M406 | ||

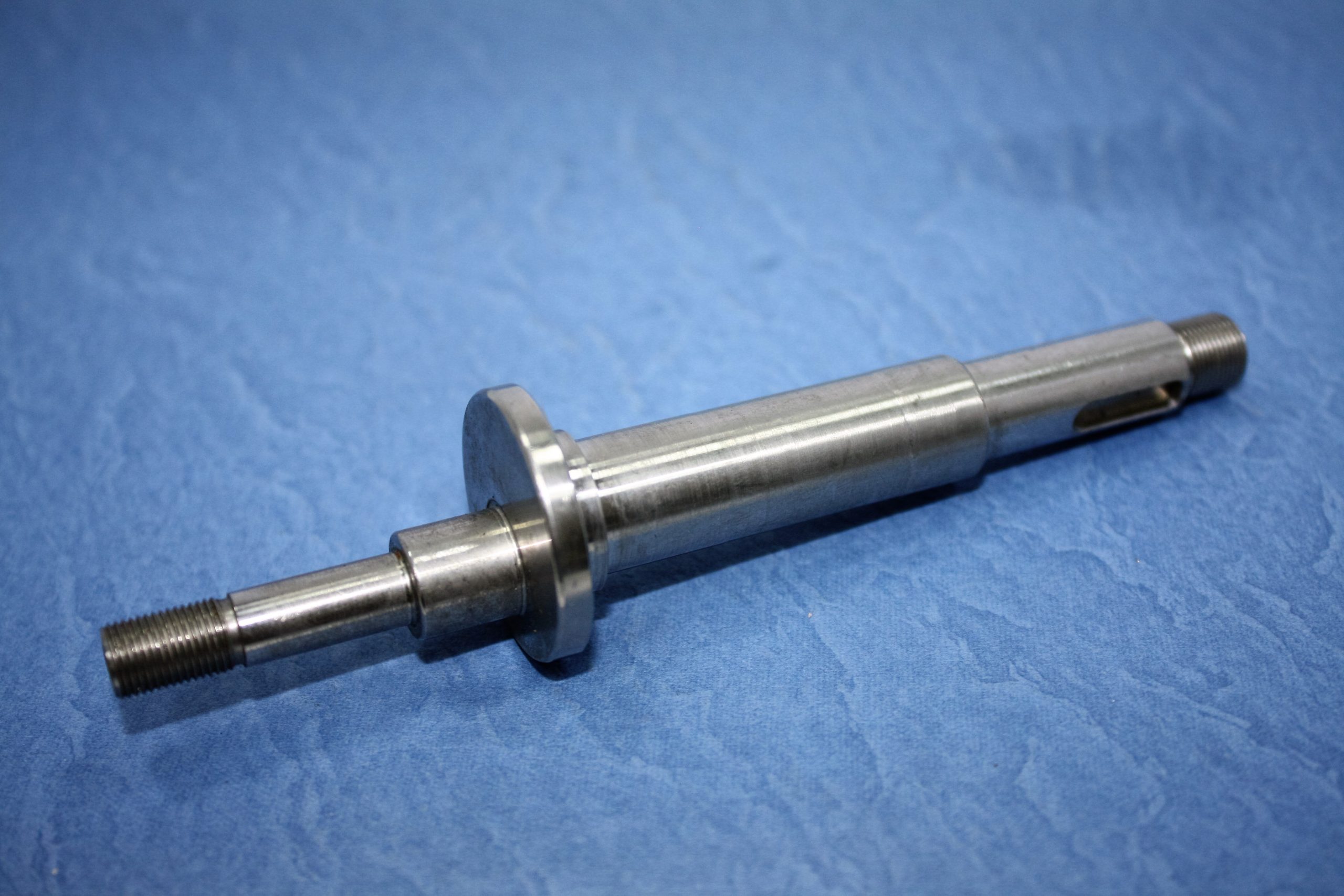

 | CH462 | Feed Section | 副出線輪軸心 Shaft For M405 | ||
 | CH440-1 | 慶鴻張力輪用軸心 |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|
 | CH501 | Upper&Lower | 慶鴻電極線 CHMER Power Feed Cable | ||

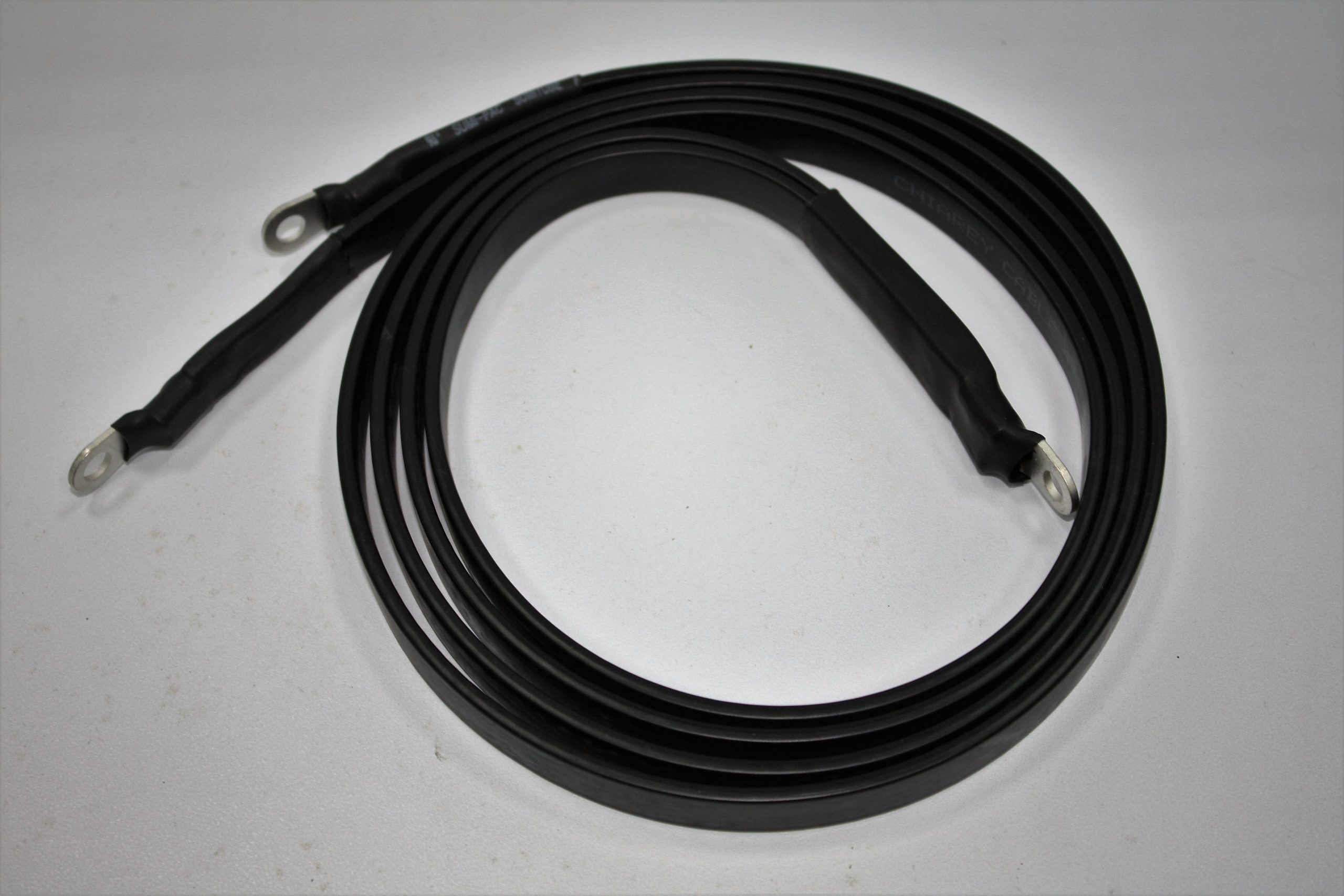

 | CH502 | Upper&Lower | 慶鴻電極線 CHMER Ground Wire |
| 圖片 | 編號 | 位置 | 品名尺寸 | 適用機種 | 原廠編號 |
|---|---|---|---|---|---|

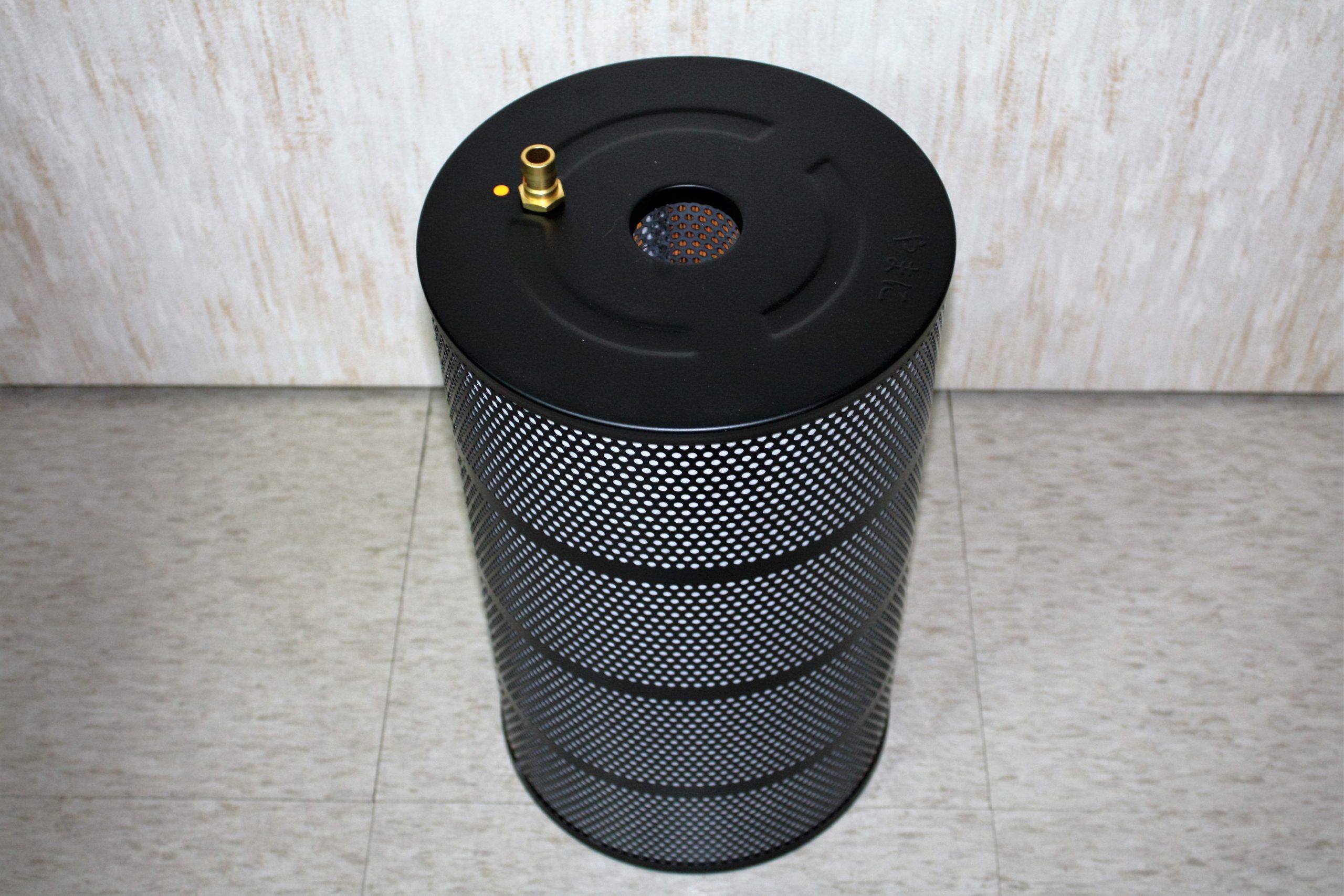

 | SW-40 | 300 × 59 × 500 | 5~7u 7~10u |
